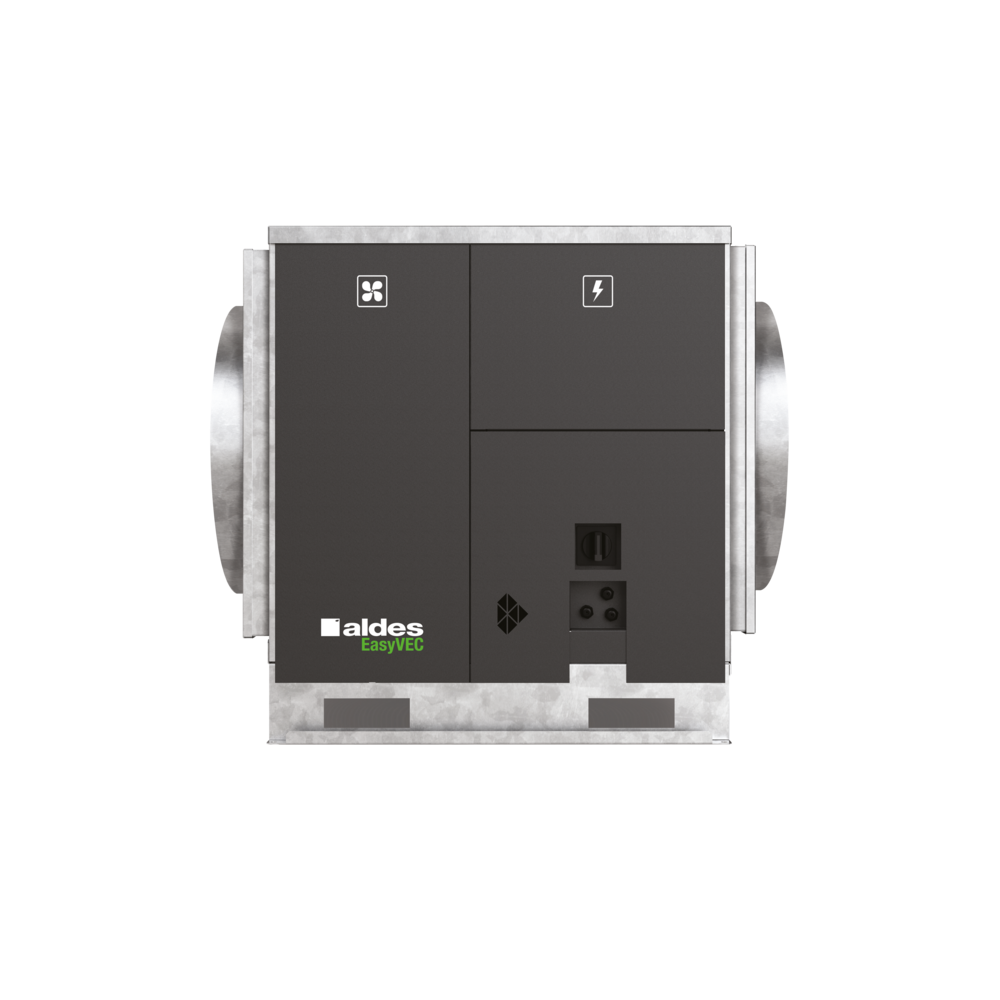

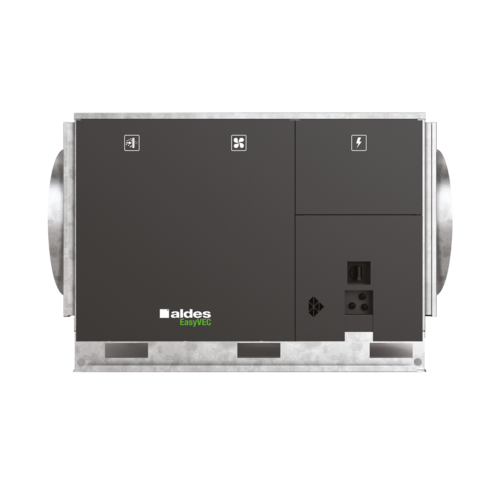

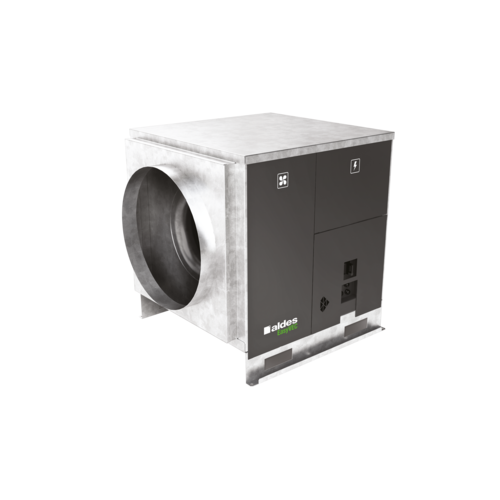

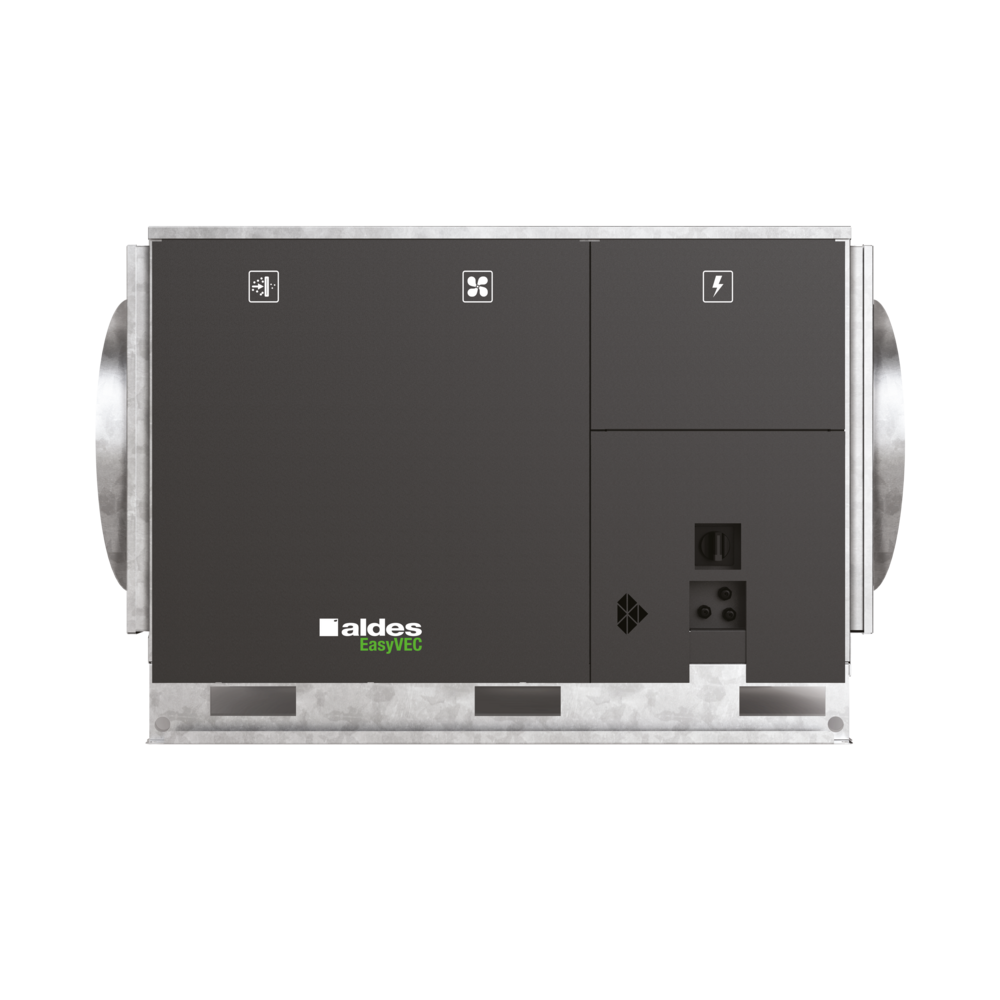

EasyVEC® Standard
Caja de ventilación
Los + productos
- gama amplia de 4000 a 12000 m³/h,
- 100% reciclable.
- fácil de seleccionar: software Selector poWair,
- fácil de instalar: modularidad de las bocas in situ,
- fácil de mantener: cara de acceso única, vínculo a documentación mediante QR code.
EasyVEC® Compact permite la ventilación simple flujo en los locales terciarios por extracción o por impulsión de aire.
- motorización AC,
- rodete a reacción,
- caja de chapa galva Z275.
-
numerosas opciones y accesorios:
- caja filtro,
- filtro ISO Grueso 60%, ePM10 50%, ePM1 50- 75%, ePM1 75%,
- indicador de sustitución de filtros,
- presostato.
- fabricado en Europa.
- compatible con el Documento de Idoneidad Técnica Ventilación modulada Presencia-Agito-CO2-
Hygro n° 14.5/16-2185_V1,
- ErP 2018,
- elegible para los CEE: BAT-TH-112, BAT-TH-125, BAT-EQ-123.
-
instalación:
- sobre panel antivibratorio, siguiendo las recomendaciones del DTU 68.3,
- ubicación exterior o interior,
- se debe prever un espacio suficiente delante de la caja para dejar libre la cara de acceso con el fin de permitir un mantenimiento fácil de los componentes interiores,
- preferentemente protegida del viento con el fin de limitar las pérdidas de carga en la descarga en caso de montaje en cubierta.
-
para mejores prestaciones acústicas y aeráulicas se recomienda:
- instalar silenciadores a nivel de las bocas de la caja,
- utilizar la gama de accesorios con junta ALDES VIRTUO-FIX,
- utilizar los manguitos flexibles estancos MS PRO para desacoplar las vibraciones de la red.
Referencias | Materia del aislante | Tipo de motor |
---|---|---|
11034508 - EasyVEC® Standard 4000 IP | AC |
|
11034509 - EasyVEC® Standard 5000 IP | AC |
|
11034510 - EasyVEC® Standard 6500 IP | AC |
|
11034511 - EasyVEC® Standard 8000 IP | AC |
|
11034512 - EasyVEC® Standard 10000 IP | AC |
|
11034513 - EasyVEC® Standard 12000 IP | AC |
|
11034060 | ||
11034061 | ||
11034062 | ||
11034063 | ||
11034064 | ||
11034065 | ||
11034031 | AC |
|
11034032 | AC |
|
11034033 | AC |
|
11034034 | AC |
|
11034036 | AC |
|
11034037 | AC |
|
11034038 | AC |
|
11034039 | AC |
|
11034041 | AC |
|
11034042 | AC |
|
11034043 | AC |
|
11034044 | AC |
|
11034046 | AC |
|
11034047 | AC |
|
11034048 | AC |
|
11034049 | AC |
|
11034051 | AC |
|
11034052 | AC |
|
11034053 | AC |
|
11034054 | AC |
|
11034056 | AC |
|
11034057 | AC |
|
11034058 | AC |
|
11034059 | AC |
Referencias | E (mm) | EA1 (mm) | EA2 (mm) | ER1 (mm) | F (mm) | H (mm) | HP (mm) | HT (mm) | L (mm) | LT (mm) | M (mm) | P (mm) | S (mm) | T (mm) | Y (mm) | Z (mm) | Ø (mm) | Peso (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
11034508 - EasyVEC® Standard 4000 IP | 450 |
910 |
665 |
690 |
60 |
700 |
740 |
720 |
115 |
500 |
64 |
|||||||
11034509 - EasyVEC® Standard 5000 IP | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
83 |
|||||||
11034510 - EasyVEC® Standard 6500 IP | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
90 |
|||||||
11034511 - EasyVEC® Standard 8000 IP | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
98 |
|||||||
11034512 - EasyVEC® Standard 10000 IP | 575 |
1155 |
905 |
910 |
60 |
945 |
960 |
940 |
115 |
710 |
160 |
|||||||
11034513 - EasyVEC® Standard 12000 IP | 552 |
394 |
522 |
1015 |
118 |
1183 |
1138 |
1005 |
50 |
1420 |
961 |
937 |
1392 |
710 |
202 |
|||
11034060 | ||||||||||||||||||
11034061 | ||||||||||||||||||
11034062 | ||||||||||||||||||
11034063 | ||||||||||||||||||
11034064 | ||||||||||||||||||
11034065 | ||||||||||||||||||
11034031 | 450 |
910 |
665 |
690 |
60 |
700 |
740 |
720 |
115 |
500 |
64 |
|||||||
11034032 | 450 |
910 |
665 |
690 |
60 |
700 |
740 |
720 |
115 |
500 |
64 |
|||||||
11034033 | 450 |
910 |
665 |
690 |
60 |
700 |
740 |
720 |
115 |
500 |
64 |
|||||||
11034034 | 450 |
910 |
665 |
690 |
60 |
700 |
740 |
720 |
115 |
500 |
64 |
|||||||
11034036 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
83 |
|||||||
11034037 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
83 |
|||||||
11034038 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
83 |
|||||||
11034039 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
83 |
|||||||
11034041 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
90 |
|||||||
11034042 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
90 |
|||||||
11034043 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
90 |
|||||||
11034044 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
90 |
|||||||
11034046 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
98 |
|||||||
11034047 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
98 |
|||||||
11034048 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
98 |
|||||||
11034049 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
98 |
|||||||
11034051 | 575 |
1155 |
905 |
910 |
60 |
945 |
960 |
940 |
115 |
710 |
160 |
|||||||
11034052 | 575 |
1155 |
905 |
910 |
60 |
945 |
960 |
940 |
115 |
710 |
160 |
|||||||
11034053 | 575 |
1155 |
905 |
910 |
60 |
945 |
960 |
940 |
115 |
710 |
160 |
|||||||
11034054 | 575 |
1155 |
905 |
910 |
60 |
945 |
960 |
940 |
115 |
710 |
160 |
|||||||
11034056 | 552 |
394 |
522 |
1015 |
118 |
1183 |
1138 |
1005 |
50 |
1420 |
961 |
937 |
1392 |
710 |
202 |
|||
11034057 | 552 |
394 |
522 |
1015 |
118 |
1183 |
1138 |
1005 |
50 |
1420 |
961 |
937 |
1392 |
710 |
202 |
|||
11034058 | 552 |
394 |
522 |
1015 |
118 |
1183 |
1138 |
1005 |
50 |
1420 |
961 |
937 |
1392 |
710 |
202 |
|||
11034059 | 552 |
394 |
522 |
1015 |
118 |
1183 |
1138 |
1005 |
50 |
1420 |
961 |
937 |
1392 |
710 |
202 |
Referencias | Caudal (m3/h) |
---|---|
11034508 - EasyVEC® Standard 4000 IP | 4000 |
11034509 - EasyVEC® Standard 5000 IP | 5000 |
11034510 - EasyVEC® Standard 6500 IP | 6500 |
11034511 - EasyVEC® Standard 8000 IP | 8000 |
11034512 - EasyVEC® Standard 10000 IP | 10000 |
11034513 - EasyVEC® Standard 12000 IP | 12000 |
11034060 | |
11034061 | |
11034062 | |
11034063 | |
11034064 | |
11034065 | |
11034031 | 4000 |
11034032 | 4000 |
11034033 | 4000 |
11034034 | 4000 |
11034036 | 5000 |
11034037 | 5000 |
11034038 | 5000 |
11034039 | 5000 |
11034041 | 6500 |
11034042 | 6500 |
11034043 | 6500 |
11034044 | 6500 |
11034046 | 8000 |
11034047 | 8000 |
11034048 | 8000 |
11034049 | 8000 |
11034051 | 10000 |
11034052 | 10000 |
11034053 | 10000 |
11034054 | 10000 |
11034056 | 12000 |
11034057 | 12000 |
11034058 | 12000 |
11034059 | 12000 |
Referencias | Índice de protección | Intensidad máxima (A) | Potencia máxima | Alimentación eléctrica | Potencia máx. |
---|---|---|---|---|---|
11034508 - EasyVEC® Standard 4000 IP | IP24 |
5.2 |
720 |
Monofásica |
720 |
11034509 - EasyVEC® Standard 5000 IP | IP24 |
7,1 |
1100 |
Monofásica |
1100 |
11034510 - EasyVEC® Standard 6500 IP | IP24 |
8,2 |
1255 |
Monofásica |
1255 |
11034511 - EasyVEC® Standard 8000 IP | IP24 |
11 |
1750 |
Monofásica |
1750 |
11034512 - EasyVEC® Standard 10000 IP | IP24 |
13,2 |
2050 |
Monofásica |
2050 |
11034513 - EasyVEC® Standard 12000 IP | IP24 |
22,1 |
3200 |
Monofásica |
3200 |
11034060 | |||||
11034061 | |||||
11034062 | |||||
11034063 | |||||
11034064 | |||||
11034065 | |||||
11034031 | IP24 |
5.2 |
720 |
Monofásica |
720 |
11034032 | IP24 |
5.2 |
720 |
Monofásica |
720 |
11034033 | IP24 |
5.2 |
720 |
Monofásica |
720 |
11034034 | IP24 |
5.2 |
720 |
Monofásica |
720 |
11034036 | IP24 |
7,1 |
1100 |
Monofásica |
1100 |
11034037 | IP24 |
7,1 |
1100 |
Monofásica |
1100 |
11034038 | IP24 |
7,1 |
1100 |
Monofásica |
1100 |
11034039 | IP24 |
7,1 |
1100 |
Monofásica |
1100 |
11034041 | IP24 |
8,2 |
1255 |
Monofásica |
1255 |
11034042 | IP24 |
8,2 |
1255 |
Monofásica |
1255 |
11034043 | IP24 |
8,2 |
1255 |
Monofásica |
1255 |
11034044 | IP24 |
8,2 |
1255 |
Monofásica |
1255 |
11034046 | IP24 |
11 |
1750 |
Monofásica |
1750 |
11034047 | IP24 |
11 |
1750 |
Monofásica |
1750 |
11034048 | IP24 |
11 |
1750 |
Monofásica |
1750 |
11034049 | IP24 |
11 |
1750 |
Monofásica |
1750 |
11034051 | IP24 |
13,2 |
2050 |
Monofásica |
2050 |
11034052 | IP24 |
13,2 |
2050 |
Monofásica |
2050 |
11034053 | IP24 |
13,2 |
2050 |
Monofásica |
2050 |
11034054 | IP24 |
13,2 |
2050 |
Monofásica |
2050 |
11034056 | IP24 |
22,1 |
3200 |
Monofásica |
3200 |
11034057 | IP24 |
22,1 |
3200 |
Monofásica |
3200 |
11034058 | IP24 |
22,1 |
3200 |
Monofásica |
3200 |
11034059 | IP24 |
22,1 |
3200 |
Monofásica |
3200 |
- Número de documento de idoneidad técnica : 14.5/16-2185_V2
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.
