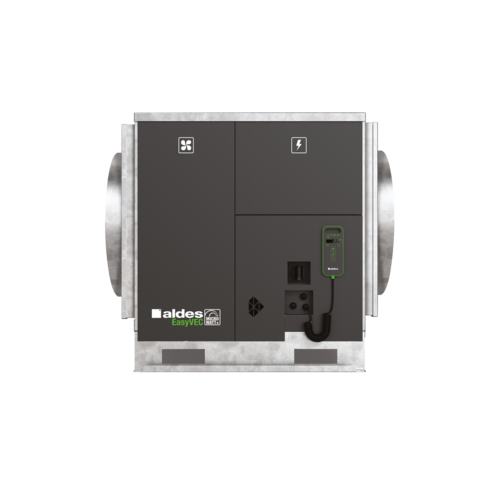

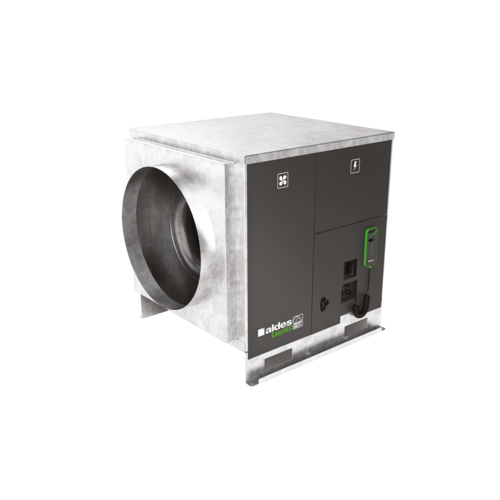

EasyVEC® micro-watt
Caja de ventilación
EasyVEC® micro-watt
Caja de ventilación
La gama de cajas simple flujo con el mejor diseño del mercado para una ventilación eficiente, serena y fácil.
EasyVEC® micro-watt
La regulación Micro-watt en presión constante permite alcanzar unos ahorros importantes en la partida de calefacción con respecto a una caja no regulada (Estándar).
Con AldesConnect® Pro, es posible supervisar la unidad de ventilación a distancia para una reactividad todavía mayor en la gestión de averías y problemas de funcionamiento.
Con AldesConnect® Pro, es posible supervisar la unidad de ventilación a distancia para una reactividad todavía mayor en la gestión de averías y problemas de funcionamiento.
Los + productos
- gama amplia de 4000 a 12000 m3/h,
- reducción en hasta un 30 % del consumo eléctrico con respecto a una caja estándar,
- 100% reciclable.
- fácil de seleccionar: software Selector poWair,
- fácil de instalar: modularidad de las bocas in situ,
- fácil de parametrizar: telemando remoto,
- fácil de mantener: cara de acceso única, vínculo a documentación mediante QR code.
EasyVEC® Micro-watt permite una ventilación simple flujo en locales terciarios por extracción o impulsión de aire para asegurar una calidad de aire suficiente y la preservación del edificio.
- 2 modos de regulación: presión constante para minimizar el consumo o por sonda externa de 0-10 V,
- motorización EC de bajo consumo (50/60 Hz),
- rodete a reacción,
- caja de chapa galva Z275,
- telemando EasyVEC® simple e intuitivo,
- interruptor de proximidad de serie,
- modo de regulación higrorregulable o T.Flow preparametrizados,
- solución compatible con todo tipo de redes incluso con derivaciones,
- sistema centralizado: ahorro en el mantenimiento,
- reenvío de alarma disponible por cableado en la tarjeta electrónica,
-
numerosas opciones y accesorios:
- caja filtro,
- filtro ISO Grueso 60 %, ePM10 50 %, ePM1 50-75 %, ePM1 85 %,
- presostato,
- descarga por conducto,
- aislamiento acústico doble piel 25 mm,
- compatible Modbus RS485,
- AldesConnect® Pro.
- fabricado en Francia.
- compatible con el Documento de Idoneidad Técnica Ventilación modulada Presencia-Agito-CO2-Hygro n° 14.5/16-2185_V1,
- ErP 2018,
- elegible para los CEE: BAT-TH-112, BAT-TH-125, BAT-EQ-123.
-
instalación:
- ubicación exterior o interior,
- en exterior: preferentemente protegida del viento con el fin de limitar las pérdidas de carga en la descarga en caso de montaje en cubierta.
-
para mejores prestaciones acústicas y aeráulicas se recomienda:
- instalar silenciadores a nivel de las bocas de la caja,
- utilizar la gama de accesorios con junta ALDES VIRTUO-FIX,
- utilizar los manguitos flexibles estancos MS PRO para desacoplar las vibraciones de la red.
| Referencias | Materia del aislante | Tipo de motor |
|---|---|---|
| 11034587 - EasyVEC® micro-watt 3000 IP | EC |
|
| 11034588 - EasyVEC® micro-watt 4000 IP | EC |
|
| 11034589 - EasyVEC® micro-watt 5000 IP | EC |
|
| 11034590 - EasyVEC® micro-watt 6500 IP | EC |
|
| 11034591 - EasyVEC® micro-watt 8000 IP | EC |
|
| 11034592 - EasyVEC® micro-watt 10000 IP | EC |
|
| 11034593 - EasyVEC® micro-watt 12000 IP | EC |
|
| 11034070 | EC |
|
| 11034071 | EC |
|
| 11034072 | EC |
|
| 11034073 | EC |
|
| 11034074 | EC |
|
| 11034075 | EC |
|
| 11034076 | EC |
|
| 11034077 | EC |
|
| 11034078 | EC |
|
| 11034079 | EC |
|
| 11034080 | EC |
|
| 11034081 | EC |
| Referencias | E (mm) | EA1 (mm) | EA2 (mm) | ER1 (mm) | F (mm) | H (mm) | HP (mm) | HT (mm) | L (mm) | LT (mm) | M (mm) | O (mm) | P (mm) | S (mm) | T (mm) | Y (mm) | Z (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11034587 - EasyVEC® micro-watt 3000 IP | 305 |
521 |
502 |
73 |
25 |
795 |
556 |
540 |
35 |
400 |
42 |
||||||||
| 11034588 - EasyVEC® micro-watt 4000 IP | 450 |
910 |
665 |
690 |
60 |
700 |
740 |
720 |
115 |
500 |
64 |
||||||||
| 11034589 - EasyVEC® micro-watt 5000 IP | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
83 |
||||||||
| 11034590 - EasyVEC® micro-watt 6500 IP | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
90 |
||||||||
| 11034591 - EasyVEC® micro-watt 8000 IP | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
98 |
||||||||
| 11034592 - EasyVEC® micro-watt 10000 IP | 552 |
394 |
522 |
1015 |
118 |
1183 |
1138 |
1005 |
50 |
1420 |
961 |
937 |
1392 |
710 |
195 |
||||
| 11034593 - EasyVEC® micro-watt 12000 IP | 575 |
1155 |
905 |
910 |
60 |
945 |
960 |
940 |
115 |
710 |
167 |
||||||||
| 11034070 | 450 |
910 |
665 |
690 |
60 |
700 |
740 |
720 |
115 |
500 |
64 |
||||||||
| 11034071 | 450 |
910 |
665 |
690 |
60 |
700 |
740 |
720 |
115 |
500 |
64 |
||||||||
| 11034072 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
83 |
||||||||
| 11034073 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
83 |
||||||||
| 11034074 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
90 |
||||||||
| 11034075 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
90 |
||||||||
| 11034076 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
98 |
||||||||
| 11034077 | 500 |
975 |
760 |
790 |
60 |
765 |
835 |
815 |
115 |
630 |
98 |
||||||||
| 11034078 | 552 |
394 |
522 |
1015 |
118 |
1183 |
1138 |
1005 |
50 |
1420 |
961 |
937 |
1392 |
710 |
195 |
||||
| 11034079 | 552 |
394 |
522 |
1015 |
118 |
1183 |
1138 |
1005 |
50 |
1420 |
961 |
937 |
1392 |
710 |
195 |
||||
| 11034080 | 575 |
1155 |
905 |
910 |
60 |
945 |
960 |
940 |
115 |
710 |
167 |
||||||||
| 11034081 | 575 |
1155 |
905 |
910 |
60 |
945 |
960 |
940 |
115 |
710 |
167 |
| Referencias | Caudal (m3/h) |
|---|---|
| 11034587 - EasyVEC® micro-watt 3000 IP | 3000 |
| 11034588 - EasyVEC® micro-watt 4000 IP | 4000 |
| 11034589 - EasyVEC® micro-watt 5000 IP | 5000 |
| 11034590 - EasyVEC® micro-watt 6500 IP | 6500 |
| 11034591 - EasyVEC® micro-watt 8000 IP | 8000 |
| 11034592 - EasyVEC® micro-watt 10000 IP | 10000 |
| 11034593 - EasyVEC® micro-watt 12000 IP | 12000 |
| 11034070 | 4000 |
| 11034071 | 4000 |
| 11034072 | 5000 |
| 11034073 | 5000 |
| 11034074 | 6500 |
| 11034075 | 6500 |
| 11034076 | 8000 |
| 11034077 | 8000 |
| 11034078 | 10000 |
| 11034079 | 10000 |
| 11034080 | 12000 |
| 11034081 | 12000 |
| Referencias | Índice de protección | Intensidad máxima (A) | Potencia máxima | Alimentación eléctrica | Potencia máx. |
|---|---|---|---|---|---|
| 11034587 - EasyVEC® micro-watt 3000 IP | IP24 |
5.5 |
696 |
Monofásica |
696 |
| 11034588 - EasyVEC® micro-watt 4000 IP | IP24 |
5 |
700 |
Monofásica |
700 |
| 11034589 - EasyVEC® micro-watt 5000 IP | IP24 |
8 |
1200 |
Monofásica |
1200 |
| 11034590 - EasyVEC® micro-watt 6500 IP | IP24 |
8.3 |
1250 |
Monofásica |
1250 |
| 11034591 - EasyVEC® micro-watt 8000 IP | IP24 |
12 |
1850 |
Monofásica |
1850 |
| 11034592 - EasyVEC® micro-watt 10000 IP | IP24 |
15.7 |
2200 |
Monofásica |
2200 |
| 11034593 - EasyVEC® micro-watt 12000 IP | IP24 |
20,5 |
3200 |
Monofásica |
3200 |
| 11034070 | IP24 |
5 |
700 |
700 |
|
| 11034071 | IP24 |
5 |
700 |
700 |
|
| 11034072 | IP24 |
8 |
1200 |
1200 |
|
| 11034073 | IP24 |
8 |
1200 |
1200 |
|
| 11034074 | IP24 |
8.3 |
1250 |
1250 |
|
| 11034075 | IP24 |
8.3 |
1250 |
1250 |
|
| 11034076 | IP24 |
12 |
1850 |
1850 |
|
| 11034077 | IP24 |
12 |
1850 |
1850 |
|
| 11034078 | IP24 |
15.7 |
2200 |
2200 |
|
| 11034079 | IP24 |
15.7 |
2200 |
2200 |
|
| 11034080 | IP24 |
20,5 |
3200 |
3200 |
|
| 11034081 | IP24 |
20,5 |
3200 |
3200 |
- Número de documento de idoneidad técnica : 14.5/16-2185_V2
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.
- Eligibilidad al CEE : Sí
