EasyVEC® Compact micro-watt +
Caja de ventilación
EasyVEC® Compact micro-watt +
Caja de ventilación
La gama de cajas simple flujo con el mejor diseño del mercado para una ventilación eficiente, serena y fácil.
EasyVEC® Compact micro-watt +
EasyVEC® Compact micro-watt + permite la ventilación simple flujo en los locales terciarios por extracción o por impulsión de aire a fin de asegurar una calidad de aire suficiente y la preservación del edificio.
La regulación patentada Aldes Micro- Watt + crea automáticamente un perfil de regulación a medida ( Auto-Adaptative Technology) para adaptar la presión suministrada por la caja a las necesidades reales de la instalación. Esto permite ventilar a la justa necesidad y alcanzar unos ahorros importantes en la partida de calefacción.
Con AldesConnect™ Pro, es posible monitorizar la unidad de ventilación a distancia para aún mayor reactividad en la gestión de averías y disfuncionamientos.
La regulación patentada Aldes Micro- Watt + crea automáticamente un perfil de regulación a medida ( Auto-Adaptative Technology) para adaptar la presión suministrada por la caja a las necesidades reales de la instalación. Esto permite ventilar a la justa necesidad y alcanzar unos ahorros importantes en la partida de calefacción.
Con AldesConnect™ Pro, es posible monitorizar la unidad de ventilación a distancia para aún mayor reactividad en la gestión de averías y disfuncionamientos.
Los + productos
- gama amplia de 300 a 3000 m3/h,
- altura compacta,
- 100% reciclable.
- fácil de seleccionar: software Selector poWair,
- fácil de instalar,
- fácil de parametrizar: telemando remoto,
- fácil de mantener: cara de acceso única, vínculo a documentación mediante QR code.
- muy bajo consumo.
EasyVEC® Compact Micro-watt+ permite una ventilación simple flujo en locales terciarios por extracción o impulsión de aire para asegurar una calidad de aire suficiente y la preservación del edificio.
- regulación Micro-Watt + y software patentado Aldes Auto-Adaptative Technology™ para adaptar la presión suministrada por la caja a las necesidades reales de la instalación,
-
otros 3 modos de regulación adicionales:
- Micro-Watt en presión constante,
- por sonda externa 0-10V (ej: sensor de CO2),
- caudal constante.
- motorización EC de muy bajo consumo (50/60 Hz),
- rodete a reacción,
- caja de chapa galva Z275,

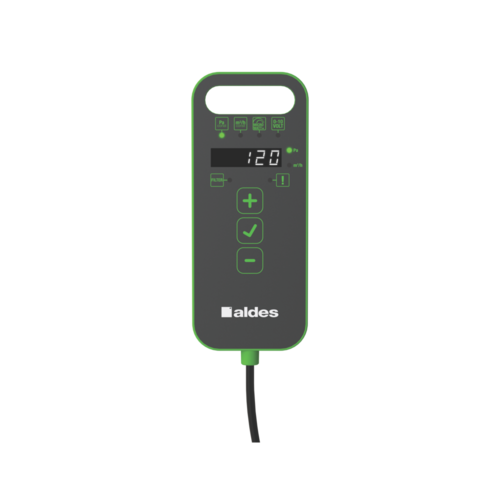

- telemando EasyVEC® simple e intuitivo,
- interruptor de proximidad de serie,
- modo de regulación higrorregulable o T.Flow preparametrizados,
- solución compatible con todo tipo de redes incluso con derivaciones,
- sistema centralizado: ahorro en el mantenimiento,
- reenvío de alarma disponible por cableado sobre la tarjeta electrónica,
-
numerosas opciones y accesorios:
- caja filtro,
- filtro ISO Grueso 60%, ePM10 50%, ePM1 50- 75%, ePM1 75%,
- presostato,
- descarga por conducto,
- aislamiento acústico doble piel 25 mm,
- compatible Modbus RS485,
- AldesConnect™ Pro.
- fabricado en Europa.
- compatible con el Documento de Idoneidad Técnica Ventilación modulada Presencia-Agito-CO2-Hygro n° 14.5/16-2185_V1,
- ErP 2018,
- elegible para los CEE: BAT-TH-112, BAT-TH-125, BAT-EQ-123.
-

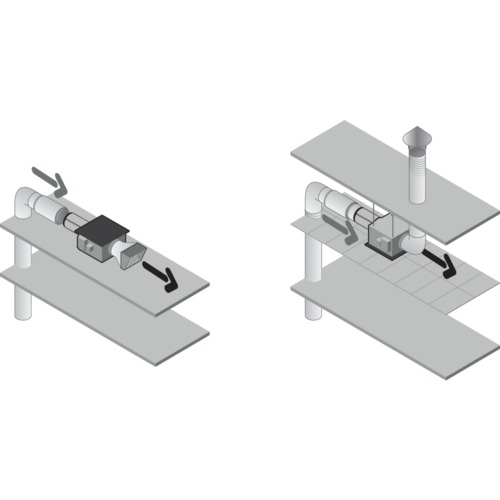

instalación:
- ubicación exterior o interior,
- para un montaje en falso techo, un pack de 4 cinchas regulables entre 100 y 400 mm está disponible para fijar la caja al techo o sobre una viga,
- en exterior: preferentemente protegida del viento con el fin de limitar las pérdidas de carga en la descarga en caso de montaje en cubierta.
-
para mejores prestaciones acústicas y aeráulicas se recomienda:
- instalar silenciadores a nivel de las bocas de la caja,
- utilizar la gama de accesorios con juntas ALDES VIRTUO-FIX,
- utilizar los manguitos flexibles estancos MS PRO para desacoplar las vibraciones de la red.
| Referencias | Materia del aislante | Tipo de motor |
|---|---|---|
| 11034630 - EasyVEC® Compact micro-watt + 300 IP con elección de opciones | EC |
|
| 11034631 - EasyVEC® Compact micro-watt + 600 IP con elección de opciones | EC |
|
| 11034632 - EasyVEC® Compact micro-watt + 1000 IP con elección de opciones | EC |
|
| 11034633 - EasyVEC® Compact micro-watt + 2000 IP con elección de opciones | EC |
|
| 11034546 - EasyVEC Compact 3000 micro-watt + IP | EC |
|
| 11034010 | EC |
|
| 11034011 | EC |
|
| 11034012 | EC |
|
| 11034013 | EC |
|
| 11034014 | EC |
|
| 11034015 | EC |
|
| 11034016 | EC |
|
| 11034017 | EC |
|
| 11034018 | EC |
|
| 11034019 | EC |

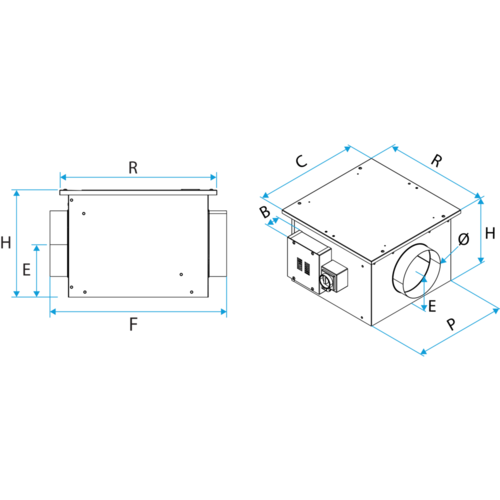

| Referencias | B (mm) | C (°) | C (mm) | E (mm) | EA1 (mm) | EA2 (mm) | ER1 (mm) | F (mm) | H (mm) | HP (mm) | HT (mm) | L (mm) | LT (mm) | M (mm) | P (mm) | R (mm) | S (mm) | Y (mm) | Z (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11034630 - EasyVEC® Compact micro-watt + 300 IP con elección de opciones | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
||||||||||||
| 11034631 - EasyVEC® Compact micro-watt + 600 IP con elección de opciones | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
||||||||||||
| 11034632 - EasyVEC® Compact micro-watt + 1000 IP con elección de opciones | 93 |
532 |
177 |
588 |
352 |
477 |
532 |
250 |
14 |
||||||||||||
| 11034633 - EasyVEC® Compact micro-watt + 2000 IP con elección de opciones | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
||||||||||||
| 11034546 - EasyVEC Compact 3000 micro-watt + IP | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
|||||||||||
| 11034010 | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
||||||||||||
| 11034011 | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
||||||||||||
| 11034012 | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
||||||||||||
| 11034013 | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
||||||||||||
| 11034014 | 255 |
186 |
330 |
457 |
35 |
525 |
402 |
536 |
65 |
688 |
454 |
438 |
496 |
315 |
19 |
||||||
| 11034015 | 255 |
186 |
330 |
457 |
35 |
525 |
402 |
536 |
65 |
688 |
454 |
438 |
496 |
315 |
19 |
||||||
| 11034016 | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
||||||||||||
| 11034017 | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
||||||||||||
| 11034018 | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
|||||||||||
| 11034019 | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
| Referencias | Caudal (m3/h) |
|---|---|
| 11034630 - EasyVEC® Compact micro-watt + 300 IP con elección de opciones | 300 |
| 11034631 - EasyVEC® Compact micro-watt + 600 IP con elección de opciones | 600 |
| 11034632 - EasyVEC® Compact micro-watt + 1000 IP con elección de opciones | 1000 |
| 11034633 - EasyVEC® Compact micro-watt + 2000 IP con elección de opciones | 2000 |
| 11034546 - EasyVEC Compact 3000 micro-watt + IP | 3000 |
| 11034010 | 300 |
| 11034011 | 300 |
| 11034012 | 600 |
| 11034013 | 600 |
| 11034014 | 1000 |
| 11034015 | 1000 |
| 11034016 | 2000 |
| 11034017 | 2000 |
| 11034018 | 3000 |
| 11034019 | 3000 |
| Referencias | Índice de protección | Intensidad máxima (A) | Potencia máxima | Alimentación eléctrica | Potencia máx. |
|---|---|---|---|---|---|
| 11034630 - EasyVEC® Compact micro-watt + 300 IP con elección de opciones | IP24 |
0,6 |
76 |
Monofásica |
76 |
| 11034631 - EasyVEC® Compact micro-watt + 600 IP con elección de opciones | IP24 |
0,75 |
95 |
Monofásica |
95 |
| 11034632 - EasyVEC® Compact micro-watt + 1000 IP con elección de opciones | IP24 |
1,5 |
190 |
Monofásica |
190 |
| 11034633 - EasyVEC® Compact micro-watt + 2000 IP con elección de opciones | IP24 |
3,4 |
430 |
Monofásica |
430 |
| 11034546 - EasyVEC Compact 3000 micro-watt + IP | IP24 |
2.2 |
430 |
Monofásica |
430 |
| 11034010 | IP24 |
0,6 |
76 |
76 |
|
| 11034011 | IP24 |
0,6 |
76 |
76 |
|
| 11034012 | IP24 |
0,75 |
95 |
95 |
|
| 11034013 | IP24 |
0,75 |
95 |
95 |
|
| 11034014 | IP24 |
1,5 |
190 |
190 |
|
| 11034015 | IP24 |
1,5 |
190 |
190 |
|
| 11034016 | IP24 |
3,4 |
430 |
430 |
|
| 11034017 | IP24 |
3,4 |
430 |
430 |
|
| 11034018 | IP24 |
2.2 |
430 |
430 |
|
| 11034019 | IP24 |
2.2 |
430 |
430 |
- Certificado QB : Grupo de extracción
- Número de documento de idoneidad técnica : 14.5/16-2185_V2
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.
- Eligibilidad al CEE : Sí
