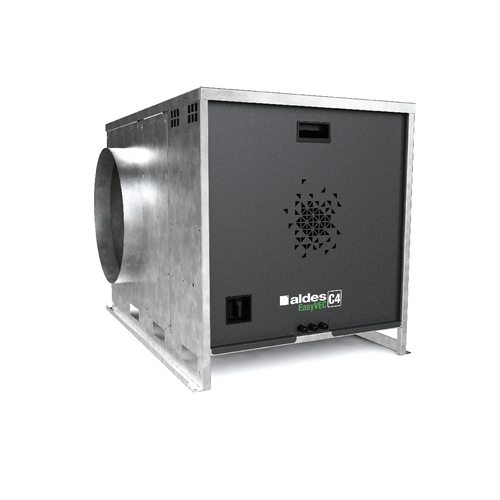

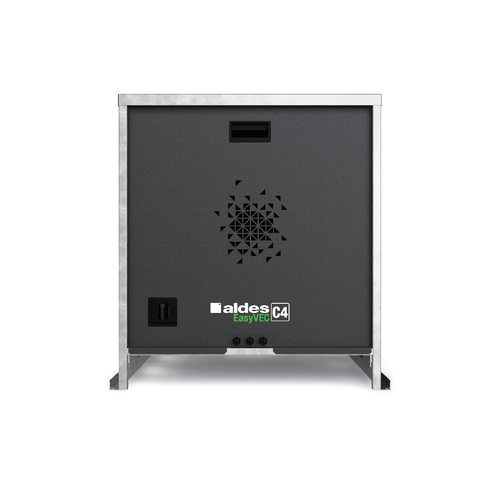

EasyVEC® C4 Standard 4000 a 12000 Caja de ventilación

EasyVEC® C4 Standard 4000 a 12000

Caja de ventilación

La gama de cajas simple flujo con el mejor diseño del mercado para una ventilación eficiente, serena y fácil.
EasyVEC® C4 Standard 4000 a 12000 EasyVEC® C4 Standard 4000 a 12000
Descargar archivo de la biblioteca CAD
EasyVEC® C4 Standard 4000 a 12000
EasyVEC® C4 Standard es una caja que se adapta al mercado de la rehabilitación gracias a su amplia gama de caudales y su alimentación eléctrica monofásica o trifásica.
EasyVEC® C4 Standard 4000 a 12000

Los + productos

  • gama amplia de 300 a 12000 m³/h,
  • compatible para una sustitución de la caja únicamente,
  • caja desmontable (a partir de 4000 m³/h),
  • 100% reciclable.
  • fácil de seleccionar: software Selector poWair® y Conceptor Ventilación.
  • fácil de regular: ajuste por potenciómetro (modelos ≥1000/m3/h)
  • mantenimiento sencillo: vínculo a documentación mediante código QR, cara de acceso única.

EasyVEC® C4 permite la ventilación de los edificios de vivienda colectivos a fin de asegurar una calidad de aire suficiente en las viviendas y la preservación del edificio.

  • motorización AC (50/60 Hz),
  • rodete a reacción,
  • variación de velocidad de serie para un ajuste lo más cerca de la necesidad,
  • caja de chapa galva Z275,
  • interruptor de proximidad de serie,
  • solución compatible con todo tipo de redes incluso con derivaciones,
  • sistema centralizado: ahorro en el mantenimiento.
  • numerosas opciones y accesorios:
    • diseño 1: aspiración y descarga en línea,
    • alimentación trifásica 400 v 50 Hz,
    • presostato fijo 80 Pa para VMC gas,
    • aislamiento doble piel la de roca 25 mm de espesor,
    • descarga por conducto.
  • fabricado en Europa.
  • certificación C4 Ø160,
  • compatible con el documento de idoneidad técnica ventilación higrorregulable

n°556R/18.

  • instalación:
    • sobre panel antivibratorio, siguiendo las recomendaciones del DTU 68.3,
    • ubicación exterior o interior,
    • se debe prever un espacio suficiente delante de la caja para dejar libre la cara de acceso con el fin de permitir un mantenimiento fácil de los componentes interiores,
    • preferentemente protegida del viento con el fin de limitar las pérdidas de carga en la descarga en caso de montaje en cubierta.
  • para mejores prestaciones acústicas y aeráulicas se recomienda:
    • instalar silenciadores a nivel de las bocas de la caja,
    • utilizar la gama de accesorios con junta ALDES VIRTUO-FIX,
    • utilizar los manguitos flexibles estancos MS PRO para desacoplar las vibraciones de la red.
Referencias Materia del aislante Tipo de motor
11034707 - EasyVEC® C4 Standard 4000 IP

AC

11034708 - EasyVEC® C4 Standard 5000 IP

AC

11034709 - EasyVEC® C4 Standard 6500 IP

AC

11034710 - EasyVEC® C4 Standard 8000 IP

AC

11034711 - EasyVEC® C4 Standard 10000 IP

AC

11034712 - EasyVEC® C4 Standard 12000 IP

AC

11034730 - EasyVEC® C4 Standard 6500 IP

AC

11034732

AC

11034728 - EasyVEC® C4 Standard 4000 IP

AC

11034729 - EasyVEC® C4 Standard 5000 IP

AC

11034731 - EasyVEC® C4 Standard 8000 IP

AC

11034775 - EasyVEC® C4 Standard 4000 IP DEP TRI

AC

11034776 - EasyVEC® C4 Standard 5000 IP DEP TRI

AC

11034777 - EasyVEC® C4 Standard 6500 IP DEP TRI

AC

11034788 - EasyVEC® C4 Standard 4000 IP DEP

AC

11034789 - EasyVEC® C4 Standard 5000 IP DEP

AC

11034790 - EasyVEC® C4 Standard 6500 IP DEP

AC

11034791 - EasyVEC® C4 Standard 8000 IP DEP

AC

11034230

AC

11034231

AC

11034232

AC

11034233

AC

11034234

AC

EasyVEC® C4 Standard 4000 a 12000
Referencias EA1 (mm) EA2 (mm) ER1 (mm) H (mm) HP (mm) HT (mm) L (mm) LT (mm) M (mm) P (mm) S (mm) Y (mm) Z (mm) Ø (mm) Peso (kg)
11034707 - EasyVEC® C4 Standard 4000 IP

410

276

400

660

110

835

690

812

65

1070

743

718

1037

500

78

11034708 - EasyVEC® C4 Standard 5000 IP

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

103

11034709 - EasyVEC® C4 Standard 6500 IP

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

110

11034710 - EasyVEC® C4 Standard 8000 IP

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

118

11034711 - EasyVEC® C4 Standard 10000 IP

552

394

522

1015

118

1183

908

1006

50

1420

961

937

1392

710

195

11034712 - EasyVEC® C4 Standard 12000 IP

552

394

522

1015

118

1183

908

1006

50

1420

961

937

1392

710

202

11034730 - EasyVEC® C4 Standard 6500 IP

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

110

11034732

552

394

522

1015

118

1183

908

1006

50

1420

961

937

1392

710

195

11034728 - EasyVEC® C4 Standard 4000 IP

410

276

400

660

110

835

690

812

65

1070

743

718

1037

500

78

11034729 - EasyVEC® C4 Standard 5000 IP

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

103

11034731 - EasyVEC® C4 Standard 8000 IP

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

118

11034775 - EasyVEC® C4 Standard 4000 IP DEP TRI

410

276

400

660

110

835

690

812

65

1070

743

718

1037

500

78

11034776 - EasyVEC® C4 Standard 5000 IP DEP TRI

485

353

496

760

115

923,5

785

882

48,5

1195

833

813

1164

630

103

11034777 - EasyVEC® C4 Standard 6500 IP DEP TRI

485

353

496

760

115

923,5

785

882

48,5

1195

833

813

1164

630

110

11034788 - EasyVEC® C4 Standard 4000 IP DEP

410

276

400

660

110

835

690

812

65

1070

743

718

1037

500

78

11034789 - EasyVEC® C4 Standard 5000 IP DEP

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

103

11034790 - EasyVEC® C4 Standard 6500 IP DEP

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

110

11034791 - EasyVEC® C4 Standard 8000 IP DEP

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

118

11034230

485

353

496

760

115

923.5

785

882

48.5

1195

833

813

1164

630

118

11034231

552

394

522

1015

118

1183

908

1006

50

1420

961

937

1392

710

195

11034232

552

394

522

1015

118

1183

908

1006

50

1420

961

937

1392

710

195

11034233

552

394

522

1015

118

1183

908

1006

50

1420

961

937

1392

710

202

11034234

552

394

522

1015

118

1183

908

1006

50

1420

961

937

1392

710

202

Referencias Caudal (m3/h)
11034707 - EasyVEC® C4 Standard 4000 IP

4000

11034708 - EasyVEC® C4 Standard 5000 IP

5000

11034709 - EasyVEC® C4 Standard 6500 IP

6500

11034710 - EasyVEC® C4 Standard 8000 IP

8000

11034711 - EasyVEC® C4 Standard 10000 IP

10000

11034712 - EasyVEC® C4 Standard 12000 IP

12000

11034730 - EasyVEC® C4 Standard 6500 IP

6500

11034732

10000

11034728 - EasyVEC® C4 Standard 4000 IP

4000

11034729 - EasyVEC® C4 Standard 5000 IP

5000

11034731 - EasyVEC® C4 Standard 8000 IP

8000

11034775 - EasyVEC® C4 Standard 4000 IP DEP TRI

4000

11034776 - EasyVEC® C4 Standard 5000 IP DEP TRI

5000

11034777 - EasyVEC® C4 Standard 6500 IP DEP TRI

6500

11034788 - EasyVEC® C4 Standard 4000 IP DEP

4000

11034789 - EasyVEC® C4 Standard 5000 IP DEP

5000

11034790 - EasyVEC® C4 Standard 6500 IP DEP

6500

11034791 - EasyVEC® C4 Standard 8000 IP DEP

8000

11034230

8000

11034231

10000

11034232

10000

11034233

12000

11034234

12000

Referencias Índice de protección Intensidad máxima (A) Potencia máxima Alimentación eléctrica Potencia máx.
11034707 - EasyVEC® C4 Standard 4000 IP

IP24

5,2

720

Monofásica

720

11034708 - EasyVEC® C4 Standard 5000 IP

IP24

7,1

1100

Monofásica

1100

11034709 - EasyVEC® C4 Standard 6500 IP

IP24

8,2

1255

Monofásica

1255

11034710 - EasyVEC® C4 Standard 8000 IP

IP24

11

1750

Monofásica

1750

11034711 - EasyVEC® C4 Standard 10000 IP

IP24

13,2

2050

Monofásica

2050

11034712 - EasyVEC® C4 Standard 12000 IP

IP24

21,8

3200

Monofásica

3200

11034730 - EasyVEC® C4 Standard 6500 IP

IP24

8,2

1255

Monofásica

1255

11034732

IP24

13,2

2050

Monofásica

2050

11034728 - EasyVEC® C4 Standard 4000 IP

IP24

5,2

720

Monofásica

720

11034729 - EasyVEC® C4 Standard 5000 IP

IP24

7,1

1100

Monofásica

1100

11034731 - EasyVEC® C4 Standard 8000 IP

IP24

11

1750

Monofásica

1750

11034775 - EasyVEC® C4 Standard 4000 IP DEP TRI

IP24

5,2

720

Trifásica

720

11034776 - EasyVEC® C4 Standard 5000 IP DEP TRI

IP24

7,1

1100

Trifásica

1100

11034777 - EasyVEC® C4 Standard 6500 IP DEP TRI

IP24

8,2

1255

Trifásica

1255

11034788 - EasyVEC® C4 Standard 4000 IP DEP

IP24

5,2

720

Monofásica

720

11034789 - EasyVEC® C4 Standard 5000 IP DEP

IP24

7,1

1100

Monofásica

1100

11034790 - EasyVEC® C4 Standard 6500 IP DEP

IP24

8,2

1255

Monofásica

1255

11034791 - EasyVEC® C4 Standard 8000 IP DEP

IP24

11

1750

Monofásica

1750

11034230

IP24

11

1750



1750

11034231

IP24

13,2

2050



2050

11034232

IP24

13,2

2050



2050

11034233

IP24

21,8

3200



3200

11034234

IP24

21,8

3200



3200

  • Número de documento de idoneidad técnica  :  14.5/17-2267_V3; 14.5/16-2185_V2
  • Texte ErP - Ventilation  :  Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Escala de clases de energéticas: ver página Reglamentación ERP.

Referencias de productos y accesorios

  • EasyVEC® C4 Standard 4000 IP
    EasyVEC® C4 Standard 4000 IP
    11034707
    desde 3183,00 (sin IVA)
  • EasyVEC® C4 Standard 5000 IP
    EasyVEC® C4 Standard 5000 IP
    11034708
    desde 3826,00 (sin IVA)
  • EasyVEC® C4 Standard 6500 IP
    EasyVEC® C4 Standard 6500 IP
    11034709
    desde 4643,00 (sin IVA)
  • EasyVEC® C4 Standard 8000 IP
    EasyVEC® C4 Standard 8000 IP
    11034710
    desde 4888,00 (sin IVA)
  • EasyVEC® C4 Standard 10000 IP
    EasyVEC® C4 Standard 10000 IP
    11034711
    desde 5274,00 (sin IVA)
  • EasyVEC® C4 Standard 12000 IP
    EasyVEC® C4 Standard 12000 IP
    11034712
    desde 7211,00 (sin IVA)
  • EasyVEC® C4 Standard 6500 IP
    EasyVEC® C4 Standard 6500 IP
    11034730
    3509,00 (sin IVA)
  • 11034732
    3987,00 (sin IVA)
  • EasyVEC® C4 Standard 4000 IP
    EasyVEC® C4 Standard 4000 IP
    11034728
    3177,00 (sin IVA)
  • EasyVEC® C4 Standard 5000 IP
    EasyVEC® C4 Standard 5000 IP
    11034729
    3823,00 (sin IVA)
  • EasyVEC® C4 Standard 8000 IP
    EasyVEC® C4 Standard 8000 IP
    11034731
    3696,00 (sin IVA)
  • EasyVEC® C4 Standard 4000 IP DEP TRI
    EasyVEC® C4 Standard 4000 IP DEP TRI
    11034775
    4501,00 (sin IVA)
  • EasyVEC® C4 Standard 5000 IP DEP TRI
    EasyVEC® C4 Standard 5000 IP DEP TRI
    11034776
    5131,00 (sin IVA)
  • EasyVEC® C4 Standard 6500 IP DEP TRI
    EasyVEC® C4 Standard 6500 IP DEP TRI
    11034777
    5928,00 (sin IVA)
  • EasyVEC® C4 Standard 4000 IP DEP
    EasyVEC® C4 Standard 4000 IP DEP
    11034788
    3378,00 (sin IVA)
  • EasyVEC® C4 Standard 5000 IP DEP
    EasyVEC® C4 Standard 5000 IP DEP
    11034789
    4020,00 (sin IVA)
  • EasyVEC® C4 Standard 6500 IP DEP
    EasyVEC® C4 Standard 6500 IP DEP
    11034790
    4835,00 (sin IVA)
  • EasyVEC® C4 Standard 8000 IP DEP
    EasyVEC® C4 Standard 8000 IP DEP
    11034791
    3846,00 (sin IVA)
  • Aldes
    11034230
  • Aldes
    11034231
  • Aldes
    11034232
  • Aldes
    11034233
  • Aldes
    11034234

Documentos

Showing 1 - y of documento
  • Ficha ErP EasyVEC® C4 Standard 1000-2500/4000-12000
    Conformidades
    622 KB
  • Documento de Idoneidad Técnica 556R/18 - Ventilación Mecánica higrorregulable
    Conformidades
    3 MB
  • Manual de Advertencias EasyVEC® C4 micro-watt + 300-700/1000-3000/4000-12000/micro-watt 300/700/1000-3000/4000-12000/Standard 1000-2500/4000-12000/PRO 400-700/ULTRA 1000-4000/ULTIMATE 1000-4000/Compact Standard/ Compact micro-watt/Compact micro-watt +/EasyVEC® Standard/EasyVEC® micro-watt/EasyVEC® micro-watt +/COMPO/DFE® Compact micro-watt/DFE® Top micro-watt/VEX300C/VEX300T/VEX308/VEX400/VEX500/VEX500-C4/VEX600/VEX700T
    Manuales
    242 KB
  • Manual de Instalación EasyVEC® C4 micro-watt + 4000 - 12000/EasyVEC® C4 micro-watt 4000 - 12000/EasyVEC® C4 Standard 4000 - 12000
    Manuales
    12 MB
  • Manual de Instalación Presostato Gas EasyVEC® C4 micro-watt + 300 - 700/EasyVEC® C4 micro-watt + 1000 - 3000/EasyVEC® C4 micro-watt + 4000 - 12000/EasyVEC® C4 micro-watt 300 - 700/EasyVEC® C4 micro-watt 1000 - 3000/EasyVEC® C4 micro-watt 4000 - 12000/EasyVEC® C4 Standard 1000 - 2500/EasyVEC® C4 Standard 4000 - 12000/EasyVEC® C4 PRO 400 - 700/EasyVEC® C4 ULTRA 1000 a 4000/EasyVEC® C4 ULTIMATE 1000 a 4000/EasyVEC® Compact Standard/EasyVEC® Compact micro-watt/EasyVEC® Compact micro-watt +/EasyVEC® Standard/EasyVEC® micro-watt/EasyVEC® micro-watt +
    Manuales
    3 MB
  • Manual de Ajuste Variador EasyVEC® C4 Standard 4000 a 12000
    Manuales
    95 KB

3 software
