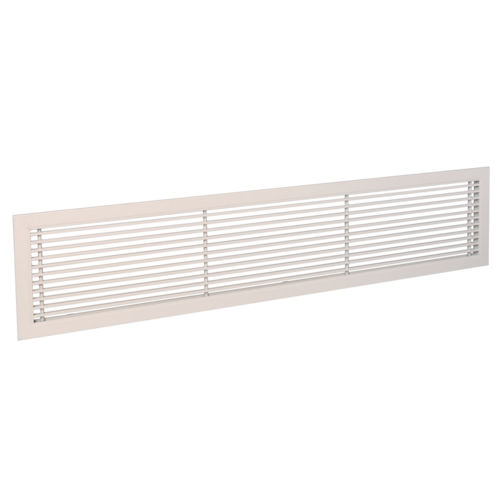

Serie GRIDLINED Wall - aluminio
Rejilla mural
Serie GRIDLINED Wall - aluminio
Rejilla mural
La rejilla interior fija de aluminio GRIDLINED Wall está destinada a la impulsión y retorno del aire en los edificios terciarios.
Serie GRIDLINED Wall - aluminio
La rejilla interior de aluminio GRIDLINED Wall está disponible en simple deflexión para el retorno de aire y en doble deflexión para la impulsión en edificios terciarios. Para instalar gracias a fijaciones ocultas en pared o en antepecho. La dimensión máx. es de 2000 × 800 mm. Esta rejilla es compatible con el acabado AldesArchitect para un resultado estético, elegante y de diseño.
Los + productos
- diseño moderno,
- montaje simple,
- compatible con la oferta AldesArchitect.
- acabado bajo solicitud,
- rango de medida.
La rejilla mural interior fija de aluminio GRIDLINED Wall funciona en impulsión y retorno del aire en los edificios terciarios.
- rejilla de impulsión o retorno,
- perfiles de aluminio extruidos,
- barras frontales fijas horizontales,
- deflexión 15°,
- bastidor ancho 23 mm,
- simple o doble deflexión,
- núcleo solo sin bastidor disponible,
- fijación oculta mediante clips o pestillos,
- acabado AldesArchitect disponible.
- montaje en pared o antepecho,
- fijación oculta mediante clips o pestillos.
| Referencias | Material principal | Materia del aislante | Tipo de acabado | Color |
|---|---|---|---|---|
| 11003411 - GRIDLINED Wall | Aluminio |
|||
| 11003412 - GRIDLINED wall D | Aluminio |
|||
| 11003413 - GRIDLINED Wall core | Aluminio |
|||
| 11050245 - GRIDLINED Wall F3 500x100 anodizado | Aluminio |
Aluminio |
Blanco |
|
| 11050246 - GRIDLINED Wall F3 600X100 anodizado | Aluminio |
Aluminio |
Blanco |
|
| 11050248 - GRIDLINED Wall F3 1000X100 anodizado | Aluminio |
Aluminio |
Blanco |
|
| 11050249 - GRIDLINED Wall F3 300X150 anodizado | Aluminio |
Aluminio |
Blanco |
|
| 11050251 - GRIDLINED Wall F3 600X150 anodizado | Aluminio |
Aluminio |
Blanco |
|
| 11050562 - GRIDLINED Wall F3 200 X100 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050563 - GRIDLINED Wall F3 300X100 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050564 - GRIDLINED Wall F3 400 X100 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050565 - GRIDLINED Wall F3 500X100 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050566 - GRIDLINED Wall F3 600X100 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050568 - GRIDLINED Wall F3 1000X100 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050569 - GRIDLINED Wall F3 300X150 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050571 - GRIDLINED Wall F3 600X150 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050572 - GRIDLINED Wall F3 800X150 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050573 - GRIDLINED Wall F3 1000X150 blanco RAL9010 | Aluminio |
Pintura epoxi |
Blanco |
| Referencias | H (mm) | L (mm) | H Plenum (mm) |
|---|---|---|---|
| 11003411 - GRIDLINED Wall | |||
| 11003412 - GRIDLINED wall D | |||
| 11003413 - GRIDLINED Wall core | |||
| 11050245 - GRIDLINED Wall F3 500x100 anodizado | 100 |
500 |
|
| 11050246 - GRIDLINED Wall F3 600X100 anodizado | 100 |
600 |
|
| 11050248 - GRIDLINED Wall F3 1000X100 anodizado | 100 |
1000 |
|
| 11050249 - GRIDLINED Wall F3 300X150 anodizado | 300 |
150 |
|
| 11050251 - GRIDLINED Wall F3 600X150 anodizado | 600 |
150 |
|
| 11050562 - GRIDLINED Wall F3 200 X100 blanco RAL9010 | 200 |
100 |
|
| 11050563 - GRIDLINED Wall F3 300X100 blanco RAL9010 | 300 |
100 |
|
| 11050564 - GRIDLINED Wall F3 400 X100 blanco RAL9010 | 400 |
100 |
|
| 11050565 - GRIDLINED Wall F3 500X100 blanco RAL9010 | 100 |
500 |
|
| 11050566 - GRIDLINED Wall F3 600X100 blanco RAL9010 | 600 |
100 |
|
| 11050568 - GRIDLINED Wall F3 1000X100 blanco RAL9010 | 100 |
1000 |
|
| 11050569 - GRIDLINED Wall F3 300X150 blanco RAL9010 | 300 |
100 |
|
| 11050571 - GRIDLINED Wall F3 600X150 blanco RAL9010 | 600 |
150 |
|
| 11050572 - GRIDLINED Wall F3 800X150 blanco RAL9010 | 800 |
150 |
|
| 11050573 - GRIDLINED Wall F3 1000X150 blanco RAL9010 | 150 |
1000 |
| Referencias | Caudal de confort para Lw 40 dB(A) (m3/h) |
|---|---|
| 11003411 - GRIDLINED Wall | |
| 11003412 - GRIDLINED wall D | |
| 11003413 - GRIDLINED Wall core | |
| 11050245 - GRIDLINED Wall F3 500x100 anodizado | |
| 11050246 - GRIDLINED Wall F3 600X100 anodizado | 500 |
| 11050248 - GRIDLINED Wall F3 1000X100 anodizado | 650 |
| 11050249 - GRIDLINED Wall F3 300X150 anodizado | 350 |
| 11050251 - GRIDLINED Wall F3 600X150 anodizado | 650 |
| 11050562 - GRIDLINED Wall F3 200 X100 blanco RAL9010 | 160 |
| 11050563 - GRIDLINED Wall F3 300X100 blanco RAL9010 | 250 |
| 11050564 - GRIDLINED Wall F3 400 X100 blanco RAL9010 | 330 |
| 11050565 - GRIDLINED Wall F3 500X100 blanco RAL9010 | |
| 11050566 - GRIDLINED Wall F3 600X100 blanco RAL9010 | 500 |
| 11050568 - GRIDLINED Wall F3 1000X100 blanco RAL9010 | 650 |
| 11050569 - GRIDLINED Wall F3 300X150 blanco RAL9010 | 350 |
| 11050571 - GRIDLINED Wall F3 600X150 blanco RAL9010 | 650 |
| 11050572 - GRIDLINED Wall F3 800X150 blanco RAL9010 | 800 |
| 11050573 - GRIDLINED Wall F3 1000X150 blanco RAL9010 | 1000 |
