Serie AR 637 - aluminio Rejilla exterior

Serie AR 637 - aluminio

Rejilla exterior

La rejilla exterior circular mural AR 637 permite la toma de aire o descarga de aire viciado sin riesgo de entrada de lluvia gracias a la forma de las aletas.
Serie AR 637 - aluminio
Descargar archivo de la biblioteca CAD
Serie AR 637 - aluminio

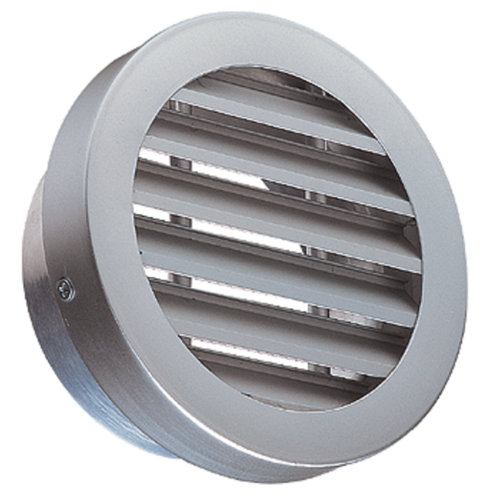

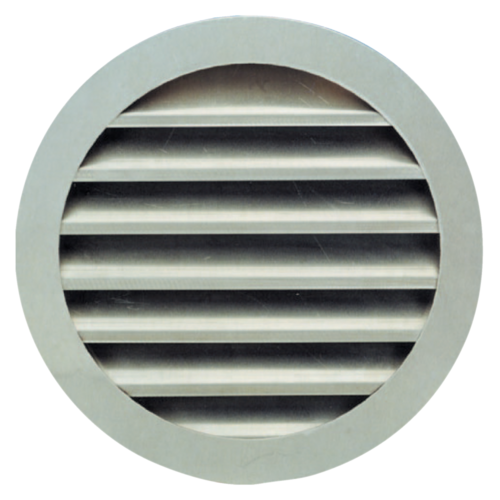

La AR 637 es una rejilla exterior circular mural de aluminio con aletas horizontales con función antilluvia.
Serie AR 637 - aluminio

Los + productos

  • facilidad de instalación: conexión circular,
  • ideal para los caudales de ventilación.

La rejilla AR 637 circular de aluminio permite el paso de aire entre el edificio y el exterior para renovar el aire interior. La forma de sus aletas impide la entrada de la lluvia.

  • rejilla circular,
  • acabado:
    • hasta Ø315 incluido: aluminio anodizado,
    • a partir de Ø355: aluminio bruto.
  • aletas antilluvia espaciadas de:
    • hasta Ø315 incluido: 20 mm,
    • a partir de Ø355: 50 mm.
  • malla antipájaros con malla de 12 x 12 mm de acero galvanizado incluida (a partir de Ø355).
  • fijación mural,
  • hasta Ø135 incluido, la fijación es oculta por tornillos en el collarín interior,
  • a partir de Ø355, la fijación es visible por tornillos en el bastidor.
Referencias Materia del aislante Tipo de acabado Color
11052240 - AR 637 Ø125 mm

Aluminio

Aluminio

11052241 - AR 637 Ø160 mm

Aluminio

Aluminio

11052242 - AR 637 Ø200 mm

Aluminio

Aluminio

11052243 - AR 637 Ø250 mm

Aluminio

Aluminio

11052244 - AR 637 Ø315 mm

Aluminio

Aluminio

11052260 - AR 637 Ø400 mm

Aluminio

Aluminio

11052261 - AR 637 Ø450 mm

Aluminio

Aluminio

11052262 - AR 637 Ø500 mm

Aluminio

Aluminio

11052263 - AR 637 Ø560 mm

Aluminio

Aluminio

11052264 - AR 637 Ø630 mm

Aluminio

Aluminio

11002505 - AR637 D125
Serie AR 637 - aluminio Serie AR 637 - aluminio

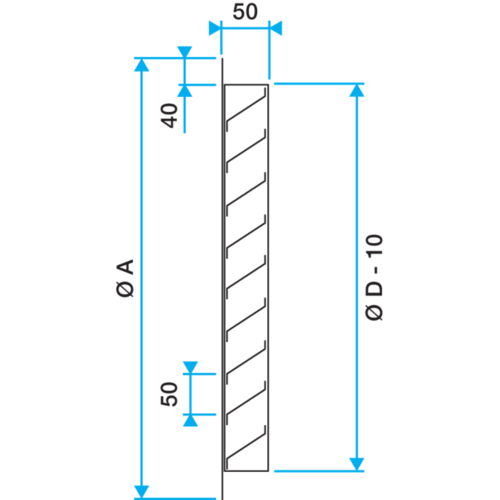

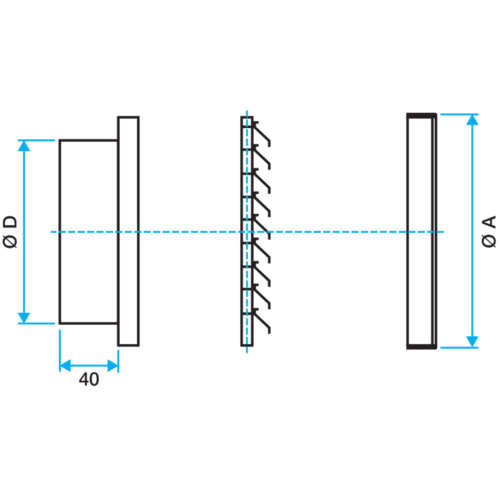

Referencias Ø A (mm) Ø N (mm)
11052240 - AR 637 Ø125 mm

160

125

11052241 - AR 637 Ø160 mm

200

160

11052242 - AR 637 Ø200 mm

250

200

11052243 - AR 637 Ø250 mm

315

250

11052244 - AR 637 Ø315 mm

385

315

11052260 - AR 637 Ø400 mm

450

400

11052261 - AR 637 Ø450 mm

500

450

11052262 - AR 637 Ø500 mm

550

500

11052263 - AR 637 Ø560 mm

560

11052264 - AR 637 Ø630 mm

630

630

11002505 - AR637 D125
Referencias Caudal de confort para Lw 40 dB(A) y DP < 45 Pa (m3/h)
11052240 - AR 637 Ø125 mm

150

11052241 - AR 637 Ø160 mm

200

11052242 - AR 637 Ø200 mm

300

11052243 - AR 637 Ø250 mm

500

11052244 - AR 637 Ø315 mm

800

11052260 - AR 637 Ø400 mm

1400

11052261 - AR 637 Ø450 mm

1750

11052262 - AR 637 Ø500 mm

2280

11052263 - AR 637 Ø560 mm
11052264 - AR 637 Ø630 mm

3560

11002505 - AR637 D125

Referencias de productos y accesorios

  • AR 637 Ø125 mm
    AR 637 Ø125 mm
    11052240
    147,00 (sin IVA)
  • AR 637 Ø160 mm
    AR 637 Ø160 mm
    11052241
    159,00 (sin IVA)
  • AR 637 Ø200 mm
    AR 637 Ø200 mm
    11052242
    181,00 (sin IVA)
  • AR 637 Ø250 mm
    AR 637 Ø250 mm
    11052243
    223,00 (sin IVA)
  • AR 637 Ø315 mm
    AR 637 Ø315 mm
    11052244
    262,00 (sin IVA)
  • AR 637 Ø400 mm
    AR 637 Ø400 mm
    11052260
    643,00 (sin IVA)
  • AR 637 Ø450 mm
    AR 637 Ø450 mm
    11052261
    841,00 (sin IVA)
  • AR 637 Ø500 mm
    AR 637 Ø500 mm
    11052262
    1010,00 (sin IVA)
  • AR 637 Ø560 mm
    AR 637 Ø560 mm
    11052263
    1704,00 (sin IVA)
  • AR 637 Ø630 mm
    AR 637 Ø630 mm
    11052264
    1863,00 (sin IVA)
  • Aldes
    AR637 D125
    11002505
    desde 160,00 (sin IVA)
