Serie SR 145 - acero

Boca de núcleo

Serie SR 145 - acero

Boca de núcleo

La boca de núcleo SR 145 de acero con caudal regulable in situ asegura la impulsión de aire.
Serie SR 145 - acero
Ver referencias Descargar archivo de la biblioteca CAD
Serie SR 145 - acero
La boca SR 145 tiene un núcleo regulable que permite ajustar in situ el caudal de aire de impulsión del local.
Serie SR 145 - acero

Los + productos

  • caudal regulable,
  • manguito de conexión mural incluido.
  • La boca SR 145 está provista de un núcleo regulable para ajustar in situ el caudal de aire.
  • acero con pintura epoxi blanco RAL 9010 con 30% de brillo,
  • caudal regulable gracias al núcleo bloqueable por contratuerca,
  • anillo exterior provisto de una junta de estanqueidad,
  • manguito de conexión mural incluido.
  • montaje pared o techo,
  • fijación directamente en el conducto con un manguito de conexión.
Serie SR 145 - acero

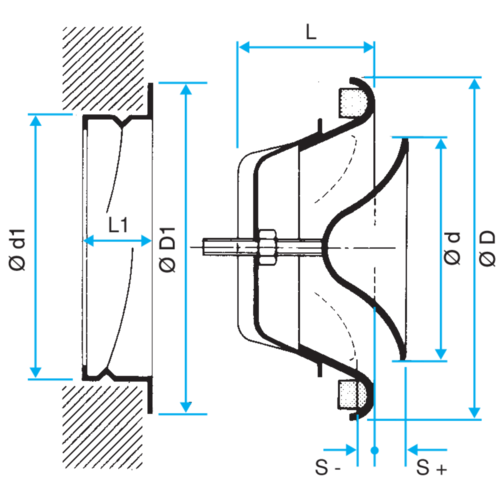

Referencias Ø A (mm) Ø D (mm) L (mm) L1 (mm) L2 (mm) P1 (mm)
11052204 - SR 145 blanco - Ø100 mm 100 137 47 50 130 62
11052205 - SR 145 blanco - Ø125 mm 125 161 49 50 130 62
11052206 - SR 145 blanco - Ø160 mm 160 218 60 50 130 62
11052207 - SR 145 blanco - Ø200 mm 200 248 75 50 130 62
Referencias Caudal de confort para Lw < NR 30 (m3/h)
11052204 - SR 145 blanco - Ø100 mm 80
11052205 - SR 145 blanco - Ø125 mm 100
11052206 - SR 145 blanco - Ø160 mm 150
11052207 - SR 145 blanco - Ø200 mm 190
  • Número de ficha CEE  :  No
4 referencias
