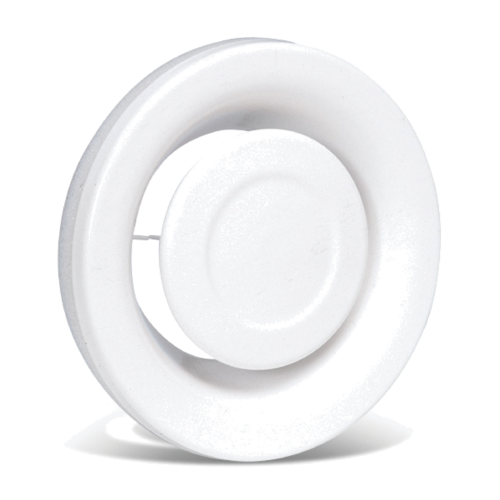

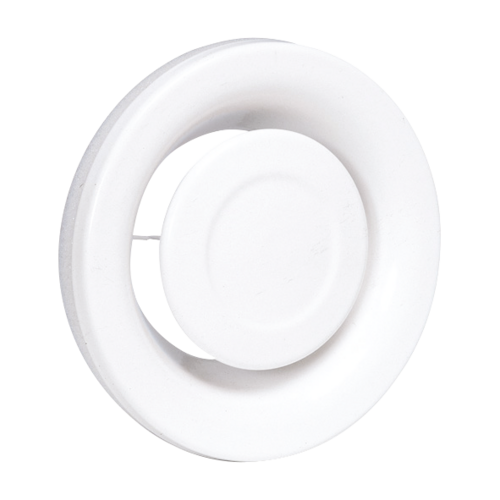

Serie SR 143 - acero Boca de núcleo

Serie SR 143 - acero

Boca de núcleo

La boca de núcleo SR 143 de acero con caudal regulable in situ asegura el retorno de aire.
Serie SR 143 - acero
Descargar archivo de la biblioteca CAD
Serie SR 143 - acero
La boca SR 143 tiene un núcleo regulable que permite ajustar in situ el caudal de aire de retorno del local.
Serie SR 143 - acero

Los + productos

  • caudal regulable,
  • manguito de conexión mural incluido.

La boca SR 143 está provista de un núcleo regulable para ajustar in situ el caudal de aire.

  • acero con pintura epoxi en blanco RAL 9003 mate al 30 %,
  • caudal regulable gracias al núcleo bloqueable por contratuerca,
  • anillo exterior provisto de una junta de estanqueidad,
  • manguito de conexión mural incluido,
  • montaje en pared o techo
  • montaje pared o techo,
  • fijación directamente en el conducto con un manguito de conexión.
Materia del aislante Tipo de acabado Color

Pintura epoxi

Blanco

Serie SR 143 - acero
Referencias L (mm) Ø A (mm) Ø D (mm) L1 (mm) L2 (mm) P1 (mm)
11052226 - SR 143 blanco - Ø100 mm

47

100

137

50

130

62

11052227 - SR 143 blanco - Ø125 mm

49

125

161

50

130

62

11052228 - SR 143 blanco - Ø160 mm

60

160

218

50

130

62

11052229 - SR 143 blanco - Ø200 mm

75

200

248

50

130

62

Referencias Caudal de confort para Lw < NR 30
11052226 - SR 143 blanco - Ø100 mm

80

11052227 - SR 143 blanco - Ø125 mm

100

11052228 - SR 143 blanco - Ø160 mm

150

11052229 - SR 143 blanco - Ø200 mm

190

Referencias de productos y accesorios

  • SR 143 blanco - Ø100 mm
    SR 143 blanco - Ø100 mm
    11052226
    9,81 (sin IVA)
  • SR 143 blanco - Ø125 mm
    SR 143 blanco - Ø125 mm
    11052227
    12,50 (sin IVA)
  • SR 143 blanco - Ø160 mm
    SR 143 blanco - Ø160 mm
    11052228
    17,40 (sin IVA)
  • SR 143 blanco - Ø200 mm
    SR 143 blanco - Ø200 mm
    11052229
    23,90 (sin IVA)

Documentos

Showing 1 - y of documento
  • Manual de Instalación y Cuidado Bocas SR 143
    Manuales
    152 KB
