Serie LINED® Combined - aluminio

Serie LINED® Combined - aluminio

EL LINED® Combined es un difusor lineal de aluminio de vías regulables para la difusión o retorno de aire combinados en los edificios terciarios.
Serie LINED® Combined - aluminio
Ver referencias Descargar archivo de la biblioteca CAD
Serie LINED® Combined - aluminio

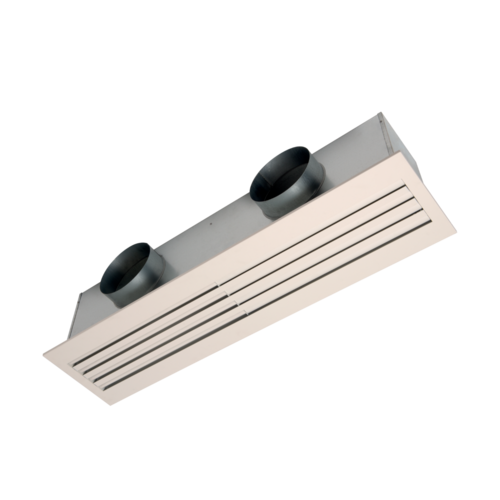

EL LINED® Combined es un difusor lineal de aluminio de vías regulables para la impulsión y retorno de aire combinados de los sistemas de ventilación o acondicionamiento de aire en los edificios terciarios. La tasa de recirculación/bypass externa e interna es extremadamente baja (<5%) asegurando una excelente eficiencia de difusión de aire y de este modo el confort térmico y acústico de los ocupantes. El difusor está disponible de 1 a 8 vías y de 500 a 2 000 mm por paso de 5 mm. El modelo practicable está limitado a 1 500 mm. Se coloca en el techo con la ayuda de su plenum integrado. El cuerpo del difusor es de aluminio anodizado color natural satinado o pintado en blanco RAL 9010 mate 30% o con otros acabados RAL o con el acabado AldesArchitect®.
Serie LINED® Combined - aluminio

Los + productos

  • ganancia de espacio: Impulsión y retorno con un solo difusor,
  • tasa de reciclaje extremadamente baja: < 5%,
  • estético y discreto: diseño elegante compatible con la oferta AldesArchitect®, bajo nivel sonoro.
  • adaptabilidad: al mm, todo tipo de techos y acabados.
  • El difusor LINED® Combined se instala en techo con la ayuda de su plenum asociado. Permite la impulsión y el retorno combinados y simultáneos para todas las aplicaciones de ventilación o acondicionamiento de aire.
  • difusor y su plenum dedicado para impulsión y retorno combinados y simultáneos,
  • tasa de recirculación/bypass externa e interna (plenum) extremadamente baja (<5%),
  • excelente eficiencia de difusión de aire y confort térmico y acústico de los ocupantes,
  • difusión regulable gracias a un deflector orientable en el centro de cada vía,
  • posibilidad de impulsión vertical,
  • colocación en techo,
  • disponible en versiones Standard, TP o Slim para adaptarse a los diferentes tipos de techos y estilos de integración,
  • LINED® Combined STD / Slim / TP - O: impulsión + retorno (practicable para el acceso al filtro mediante sistema push-push),
  • LINED® Combined STD / Slim / TP - F: impulsión + retorno (no practicable / fijo, sin filtro),
  • acabado:
    • estándar blanco RAL 9010,
    • acabado AldesArchitect®.
  • opciones:
    • embocadura aire nuevo lado retorno,
    • regulación incorporada en el plenum accesible desde la cara delantera del difusor en versión no TP y sin filtro,
    • filtro G3 M1 incluido en la parte retorno del plenum para los difusores practicables.
  • El difusor LINED® Combined se instala en techo con la ayuda de su plenum.
