EL LINED® es un difusor lineal de aluminio de vías regulables para la difusión o retorno de aire en los edificios terciarios.
Serie LINED® - aluminio
Ver referencias Descargar archivo de la biblioteca CAD
Serie LINED® - aluminio

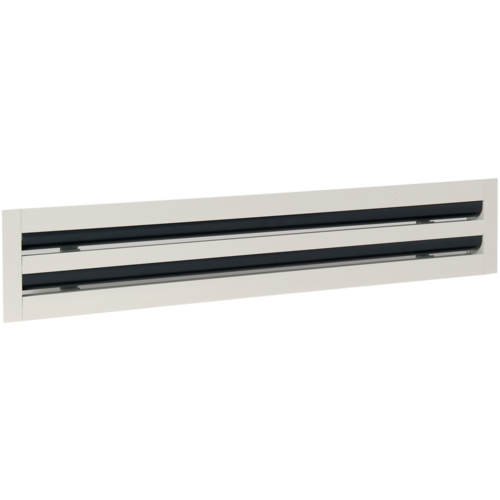

EL LINED® es un difusor lineal de aluminio de vías regulables para la difusión o retorno de aire de los sistemas de ventilación o acondicionamiento de aire en los edificios terciarios. Este difusor está disponible en versiones de 1 a 8 vías y de 300 a 2 000 mm por paso de 5 mm para la impulsión. El modelo de retorno es practicable para la integración de un filtro, con un largo máximo de 1 500 mm. Se coloca en el techo con la ayuda de un plenum. El cuerpo del difusor es de aluminio anodizado color natural satinado o pintado en blanco RAL 9010 mate 30% o con otros acabados RAL o con el acabado AldesArchitect®.
Serie LINED® - aluminio

Los + productos

  • posibilidad de filtración en el retorno,
  • posibilidad de líneas continuas,
  • compatible con la oferta AldesArchitect®.
  • difusión regulable,
  • estéticas impulsión y retorno idénticas,
  • disponible en aluminio anodizado o acabado pintura epoxi.
  • El difusor LINED® se instala en techo con un plenum de conexión. El modelo impulsión asegura una difusión de aire regulable gracias a un deflector orientable en el centro de cada vía. El modelo retorno practicable permite la integración de un filtro.
  • difusión regulable gracias a un deflector orientable en el centro de cada vía,
  • posibilidad de impulsión vertical,
  • cuerpo de aluminio,
  • acabado:
    • anodizado color natural,
    • pintura epoxi RAL 9010 mate 30 %,
    • acabado AldesArchitect®,
  • ancho de vía 25 mm,
  • modelo impulsión con deflectores orientables LINED® S,
  • modelo retorno con deflectores fijos LINED® E,
  • modelo retorno con deflectores fijos y núcleo central practicable para acceso al filtro situado en el plenum de conexión LINED® EO:
    • núcleo montado sobre bisagras y cierre push-push,
    • disponible únicamente a partir de 3 vías,
    • largo máx 1500 mm,

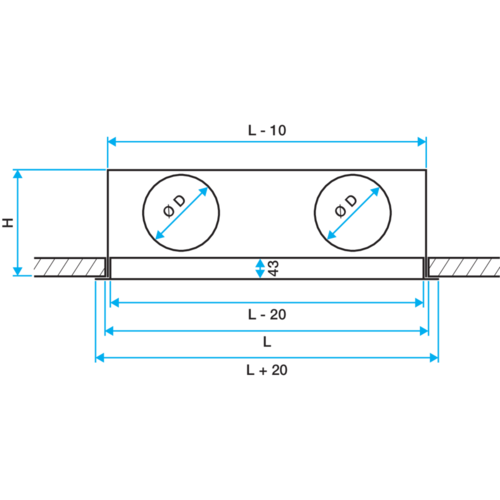

  • fijación al plenum oculta:
    • o regulable y accesible por debajo del difusor (tipo S3),
    • o directamente por tornillos autotaladrantes por los lados del plenum (tipo S2).
  • se recomienda la fijación S2 para los techos suspendidos e incompatible con los techos no registrables (tipos staff o BA13).
  • accesorios:
    • plenum de conexión de chapa de acero galvanizado con embocadura lateral simple o aislado,
    • filtro G3 M1,
    • regulación de lama montada en la embocadura del plenum.

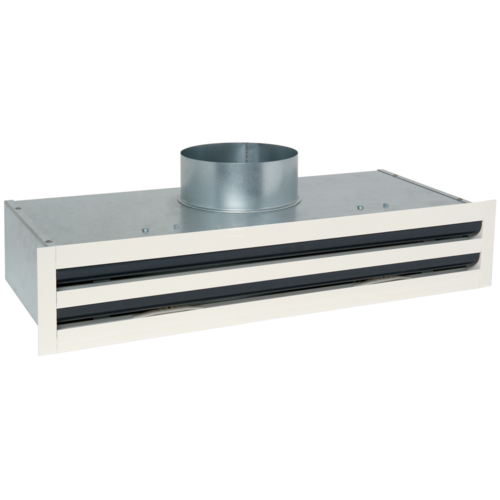

  • El difusor LINED® se instala en techo con la ayuda de un plenum y fijación a elección con el plenum y según el tipo de techo.
