Salida de tejado residencial: STR
Salida de tejado
Terminal de alto rendimiento para VMC o calentador de agua termodinámico. Mejora la eficiencia de la red de ventilación en viviendas unifamiliares.
Salida de tejado residencial: STR

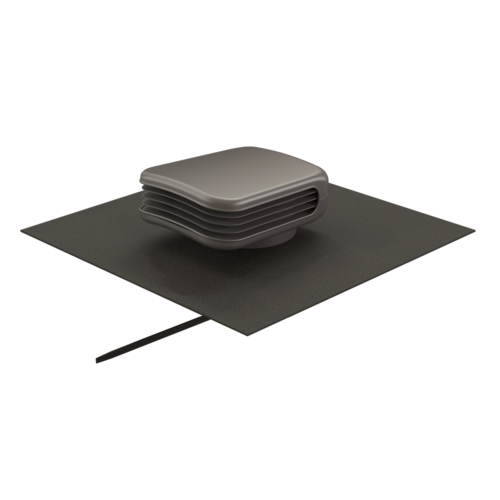

La salida de techo residencial STR ha sido diseñada para la expulsión de aire en los sistemas de ventilación mecánica controlada y el calentador de agua termodinámico. Se puede utilizar en viviendas unifamiliares, para la expulsión de aire y también para la evacuación de campanas de cocina. Diseño y rendimiento con muy bajas pérdidas de carga (solo 6 Pa a 200 m3/h). Disponible en 2 acabados, teja o pizarra. Y equipada con una gran collarín (60x50cm), compatible con todas las tejas, incluso las más curvadas.
Los + productos
- Eficiente: pérdidas de carga muy bajas,
- 2 acabados: teja o pizarra,
- Compatible con todas las tejas incluso las más curvadas: collarín de 60x50 cm.
- material: Sombrero y cuerpo en polipropileno (PP) estabilizado a los rayos UV
- collar 60x50 cm
- sombrero diseñado para evitar la infiltración de agua de lluvia o insectos
- tubo de conexión en Ø160 o añadir el adaptador multi diámetro (11022091, vendido por separado) para pasar de Ø160 a Ø100 –110 –125 o 150
-
2 acabados disponibles:
- modelo pizarra: pintura lisa gris antracita
- modelo teja: pintura lisa ladrillo
- para todo tipo de tejados (pizarra o teja),
- pendiente de 16° a 55°,
-
instalación:
- preparar la instalación dejando el espacio necesario para añadir la salida de techo,
- conectar el manguito al conducto de ventilación Ø160 o añadir el adaptador de diámetro múltiple (11022091, se vende por separado) para pasar de Ø160 a Ø100 -110 -125 o 150,
- formar la solapa (60x50 cm) adaptándose a los relieves,
- si se trata de una cubierta de tejas, se recomienda realizar un ajuste en el sentido de los listones para soportar la solapa,
- instalar la tapa antilluvia con el flujo de aire perpendicular a la pendiente del techo,
- pegar la solapa a las tejas.

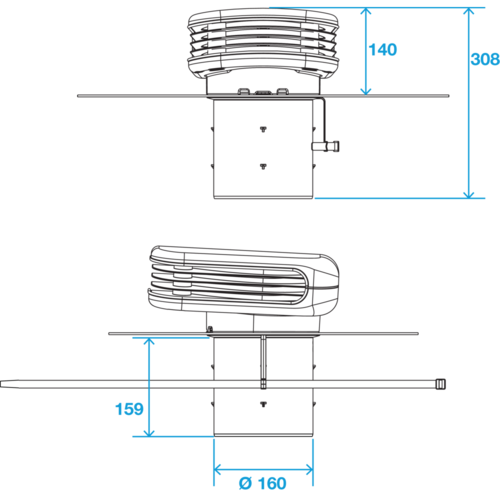

| Referencias | H (mm) | Ø (mm) | Peso en vacío (kg) |
|---|---|---|---|
| 11022092 | 308 |
160 |
2,24 |
| 11022093 | 308 |
1260 |
2,24 |
- N° rapport d'essais CETIAT : 2230146-6
