T.Flow® Hygro+ / Nano Vivienda Individual Calentador de agua termodinámico sobre el aire extraído

T.Flow® Hygro+ / Nano Vivienda Individual

Calentador de agua termodinámico sobre el aire extraído

La solución conectada para reducir su factura energética y aumentar su confort, adaptada a cada vivienda.
T.Flow® Hygro+ / Nano Vivienda Individual T.Flow® Hygro+ / Nano Vivienda Individual T.Flow® Hygro+ / Nano Vivienda Individual
Descargar archivo de la biblioteca CAD
T.Flow® Hygro+ / Nano Vivienda Individual

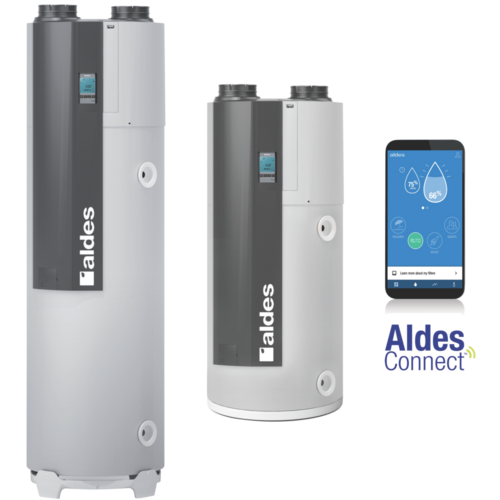

El T. Flow® Hygro+ / T.Flow® Nano Vivienda Individual (con ventilador) es una solución que combina producción de agua caliente sanitaria y calidad de aire para una vivienda de hasta 6 personas.
Aprovecha las calorías naturalmente presentes en el aire que extrae de la vivienda y las utiliza como fuente de energía para calentar el agua.
Con AldesConnect®, permite controlar la producción de agua caliente en tiempo real y controlar su consumo de energía desde un smartphone para maximizar su confort realizando al mismo tiempo ahorros de energía.
T.Flow® Hygro+ / Nano Vivienda Individual

Los + productos

  • hasta un 73% de ahorro de energía,
  • seguimiento y control en tiempo real desde un smartphone con AldesConnect® (iOS y Android),
  • discreto: - muy silencioso < 28 dB(A), - ultrafino, que permite la integración en armario estándar.
  • producción continua de agua caliente: hasta 6 personas,
  • renovación permanente del aire.

El T.Flow® Hygro+ / Nano aprovecha el calor presente en el aire interior de la vivienda para calentar el agua: hasta 600 litros de agua caliente disponible al día para una familia de hasta 6 miembros.

  • calentador de agua termodinámico monobloc con grupo de extracción simple flujo,
  • cuba esmaltada con:
    • aislamiento 55 mm,
    • envoltura metálica pintada,
    • condensador exterior a la cuba,
    • ánodo titanio y ánodo magnesio de arranque,
    • resistencia de emergencia 1500 W de esteatita con protección anticalentamiento cuba vacía,
    • función antilegionela.
  • bomba de calor 800 W con:
    • compresor inverter,
    • filtro de polvo, fácilmente accesible a través de la trampilla delantera, ISO Grueso 65 % según la norma ISO 16890 (antigua G4 según la norma EN 779).
  • pantalla digital para:
    • el ajuste rápido y fácil de los parámetros de instalación,
    • la visualización de los consumos y la elección del modo de funcionamiento: auto, boost, confort/invitados, vacaciones.
  • módem USB AldesConnect® Box (versión conectada) para control mediante la app AldesConnect®,
  • asociación posible con:
    • bomba de calor aire/aire T.One® AIR para un confort máximo,
    • caldera o estufa de pélets para ACS y renovación de aire por sistema de energía renovable.
  • producto que contiene un gas de efecto invernadero fluorado:
    • gas contenido en un equipo herméticamente sellado,
    • tipo de gas: R513a (PRG = 631).
  • alcance de uso higro: del T1 (1 sanitario) al T3 (5 sanitarios) para T.Flow® Nano, del T3 (1 sanitario) al T7 (7 sanitarios) para T.Flow® Hygro+,
  • instalación:
    • en espacio calefactado para prestaciones óptimas,
    • en un armario de 600 mm de profundidad,
    • simplemente colocado en el suelo (200 L),
    • en la pared o sobre trípode (100L).
  • manipulación con cinchas suministradas, fijadas en la parte posterior del acumulador (T.Flow® Hygro+),
  • conexiones hidráulicas y eléctricas en cara frontal,
  • conexión aeráulica en la parte superior con bocas higrorregulables o autorregulables en cuartos técnicos según el sistema de ventilación,
  • entradas de aire higrorregulables o autorregulables según sistema de ventilación,
  • conexión del módem AldesConnect® Box en el puerto USB,
  • compatibilidad horas valle/ horas punta.
Referencias Carga de fluido (g) Ciclo de extracción Equivalente CO2 (Teq CO2) Rango de temperatura de utilización de la bomba de calor (Aire extraído) Vmáx (L) Volumen de almacenamiento del acumulador (L) Materia del aislante Tipo de fluido
11023198 - B200-FAN T.Flow® Hygro+

650

M

0,41

De +10 a +35 °C.

286

200

R513A

11023394 - B100-FAN T.Flow® Nano

580

M

0,37

De +10 a +35 °C.

150

105

R513A

T.Flow® Hygro+ / Nano Vivienda Individual T.Flow® Hygro+ / Nano Vivienda Individual T.Flow® Hygro+ / Nano Vivienda Individual T.Flow® Hygro+ / Nano Vivienda Individual

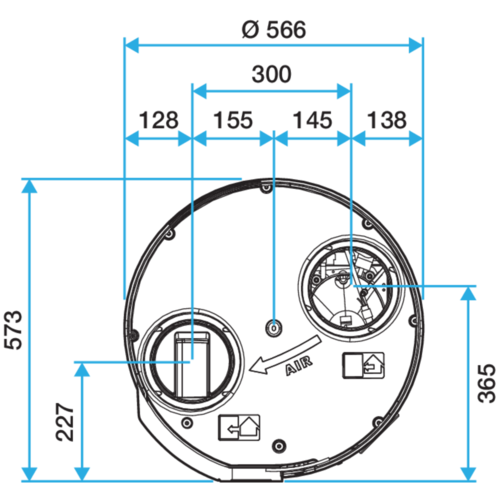

Referencias H (mm) L (mm) P (mm) Dimensiones (mm) Peso en vacío (kg)
11023198 - B200-FAN T.Flow® Hygro+

1941

566

573

573x566x1941

79

11023394 - B100-FAN T.Flow® Nano

1311

566

582

582x566x1311

71

Referencias Rango de caudal de aire (m3/h)
11023198 - B200-FAN T.Flow® Hygro+

49,1-222,8

11023394 - B100-FAN T.Flow® Nano

27,8-137,5

Referencias COP (a 20°C según EN16147) COP (a 20°C según EN16147) por caudal de aire COP pivote Th-BCE 2012 COP pivote Th-BCE 2012 por caudal de aire Pabs pivote Th-BCE 2012 Pabs pivote Th-BCE 2012 por caudal de aire Rango de potencia eléctrica ponderada (W-Th-C) UA_S Th-BCE 2012 UA_S Th-BCE 2012 por caudal de aire V40td (l)
11023198 - B200-FAN T.Flow® Hygro+
  • 3,40 a 39,6 m3/h,
  • 3,48 a 56 m3/h,
  • 3,82 a 100 m3/h,
  • 4,19 a 195 m3/h.
  • de 2,99 a 49,1 m³/h,
  • de 3,31 a 100 m³/h,
  • de 3,72 a 222,8 m³/h,
  • de 3,14 a 72,6 m³/h (vivienda de tipo F4, Higro B)
  • 3,65 a 39,6 m3/h,
  • 3,69 a 56 m3/h,
  • 4,10 a 100 m3/h,
  • 4,41 a 195 m3/h.
  • de 4,49 a 49,1 m³/h, de >4,81 a 100 m³/h, de >5,33 a 222,8 m³/h
  • 0,13 kW a 39,6 m3/h,
  • 0,13 kW a 56 m3/h,
  • 0,15 kW a 100 m3/h,
  • 0,16 kW a 195 m3/h.
  • De 0,12 kW a 49,1 m³/h, > de 0,14 kW a 100 m³/h, > de 0,14 kW a 222,8 m³/h
  • De 17,8 à 26,8 en hygro B> De 19,2 à 28,7 en hygro A
  • 1,91 W/K a 39,6 m3/h,
  • 1,83 W/K a 56 m3/h,
  • 1,93 W/K a 100 m3/h,
  • 1,98 W/K a 195 m3/h.
  • De 2,23 W/K a 49,1 m³/h, > de 2,17 W/K a 100 m³/h, > de 2,33 W/K a 222,8 m³/h.
  • De 559 a 49,1 m³/h, > de 574 a 100 m³/h > de 571 a 222,8 m³/h
11023394 - B100-FAN T.Flow® Nano
  • 2,01 a 25 m3/h,
  • 2,22 a 50 m3/h,
  • 2,59 a 127 m3/h.
  • De 2,86 a 27,8 m³/h, > de 3,03 a 50,5 m³/h, > de 3,56 a 137,5 m³/h, > de 2,98 a 44 m³/h (viviendas de tipo F2, Higro B).
  • 3,80 a 25 m3/h,
  • 4,28 a 50 m3/h,
  • 4,68 a 127 m3/h.
  • De 3,63 a 27,8 m³/h, > de 3,88 a 50,5 m³/h, > de 4,39 a 137,5 m³/h.
  • 0,08 kW a 25 m3/h,
  • 0,11 kW a 50 m3/h,
  • 0,13 kW a 127 m3/h.
  • De 0,09 kW a 27,8 m³/h, > de 0,12 kW a 50,5 m³/h, > de 0,15 kW a 137,5 m³/h.
  • De 14,4 à 18 en hygro B> De 14,4 à 20 en hygro A
  • 1,63 W/K a 25 m3/h,
  • 1,75 W/K a 50 m3/h,
  • 1,64 W/K a 127 m3/h.
  • De 1,69 a 27,8 m³/h, > de 1,71 a 50,5 m³/h, > de 1,69 a 137,5 m³/h.
  • De 301 a 27,8 m³/h, > de 300 a 50,5 m³/h > de 300 a 137,5 m³/h
Frecuencia (Hz) Potencia apoyo eléctrico (W) Alimentación eléctrica

50

1500

Monofásica

  • N° identificación QB37  :  70/02-CHY5-2266
  • Número de documento de idoneidad técnica  :  14,5/17-2266
  • Classe énergétique ErP - Ventilation  :  B
  • Texte ErP - Ventilation  :  Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación.
  • Classe énergétique ErP - Eau chaude sanitaire  :  A+
  • Texte ErP - Eau chaude sanitaire  :  Conforme al reglamento de diseño ecológico 814/2013 y de etiquetado energético 812/2013.
  • Eligibilidad al CEE  :  Sí
Clase energética Clase energética ventilación - Clima templado

A+

B

Referencias de productos y accesorios

  • B200-FAN T.Flow® Hygro+
    B200-FAN T.Flow® Hygro+
    11023198
    3241,00 (sin IVA)
  • B100-FAN T.Flow® Nano
    B100-FAN T.Flow® Nano
    11023394
    3116,00 (sin IVA)
