IN LINE XS Ventilador de conducto

IN LINE XS

Ventilador de conducto

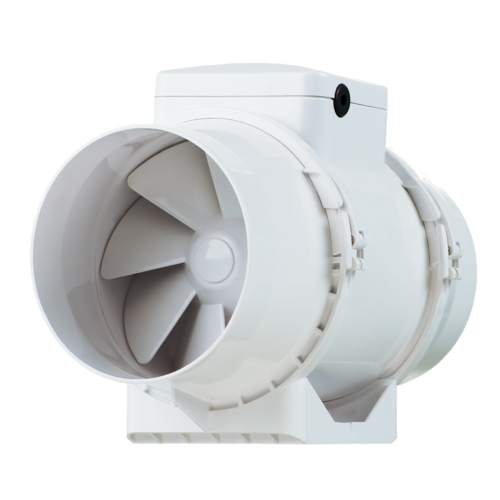

IN LINE XS es un ventilador de conducto compacto para uno o varios cuartos. Su bloque motor desmontable facilita el montaje y el mantenimiento.
IN LINE XS IN LINE XS
Descargar archivo de la biblioteca CAD
IN LINE XS
IN LINE XS es un ventilador de conducto que permite ventilar uno o varios cuartos en hábitat y pequeño terciario: sanitarios, lavadero, bodega, cocina...
IN LINE XS funciona en extracción o impulsión de aire sobre redes de conductos circulares y puede ser instalado en cualquier punto de la red de ventilación.
Ofrece hasta 2 velocidades de ventilación si se conecta un inversor y puede funcionar con un variador de tensión.
IN LINE XS

Los + productos

  • compacto,
  • instalación y mantenimiento fáciles gracias al bloque motor desmontable,
  • silencioso: a partir de 27 dB(A).

INLINE XS es un ventilador de conducto adaptado a la extracción o impulsión de aire en uno o varios cuartos.

Puede funcionar a 1 o 2 velocidades de ventilación, controlado por un inversor o un variador de tensión.

  • material: ABS,
  • 4 modelos: de Ø100 mm a Ø160 mm para caudales máximos de 190 a 520 m³/h,
  • bloque motor desmontable,
  • motor monofásico 2 velocidades sobre rodamiento de bolas,
  • protección térmica integrada.
    • conexión a un conducto aguas arriba y abajo,
  • montaje en cualquier posición,
  • fijación a una pared mediante la pletina de montaje,
  • montaje posible en serie para más presión o en paralelo para más caudal,
  • aportación de aire nuevo en los espacios ventilados por una rejilla de aportación de aire o un rebaje de puerta,
  • temperatura del local de instalación situada entre 1 y 40 °C,
  • temperatura máxima del aire extraído: 60 °C.
Vida útil (h) Número de velocidades Materia del aislante Tipo de motor

40000

2

AC

IN LINE XS

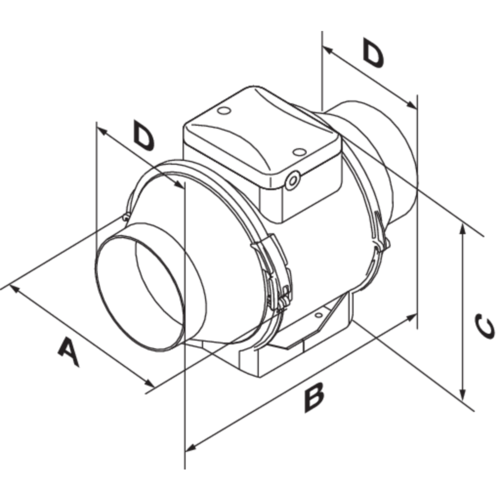

Referencias A (mm) B (mm) H (mm) L (mm) C (mm) D (mm) Ø (mm) Peso (kg)
11022330 - IN LINE XS 100

167

246

190

246

190

100

100

1,45

11022331 - IN LINE XS 125

167

246

190

246

190

125

125

1,35

11022332 - IN LINE XS 150

223

295

250

295

250

150

150

2,65

11022333 - IN LINE XS 160

233

295

250

295

250

160

160

2,65

Referencias Caudal a velocidad máx (m3/h) Caudal a velocidad mín (m3/h)
11022330 - IN LINE XS 100

190

145

11022331 - IN LINE XS 125

280

220

11022332 - IN LINE XS 150

520

405

11022333 - IN LINE XS 160

520

405

Referencias Presión acústica a 3 m a velocidad máx (dB(A)) Presión acústica a 3 m a velocidad mín (dB(A))
11022330 - IN LINE XS 100

36

27

11022331 - IN LINE XS 125

37

28

11022332 - IN LINE XS 150

44

33

11022333 - IN LINE XS 160

44

33

Referencias Frecuencia (Hz) Índice de protección Intensidad de protección (A) Intensidad máx. (A) Tensión (V) Potencia máx.
11022330 - IN LINE XS 100

50/60

2

0,2

220/240

33

11022331 - IN LINE XS 125

50/60

2

0,2

220/240

37

11022332 - IN LINE XS 150

50/60

2

0,3

220/240

60

11022333 - IN LINE XS 160

50/60

2

0,3

220/240

60

  • N° identificación QB37  :  NA
  • Número de documento de idoneidad técnica  :  NA
Clase de aislamiento eléctrico

Clase 2

Referencias de productos y accesorios

  • IN LINE XS 100
    IN LINE XS 100
    11022330
    129,00 (sin IVA)
  • IN LINE XS 125
    IN LINE XS 125
    11022331
    160,00 (sin IVA)
  • IN LINE XS 150
    IN LINE XS 150
    11022332
    174,00 (sin IVA)
  • IN LINE XS 160
    IN LINE XS 160
    11022333
    179,00 (sin IVA)
