IN LINE XPro
Ventilador de conducto
IN LINE XPro
Ventilador de conducto

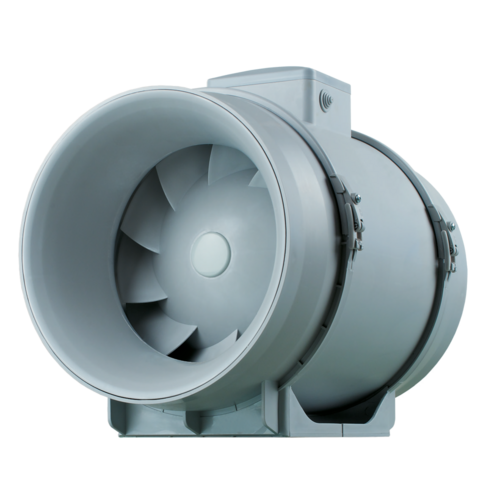

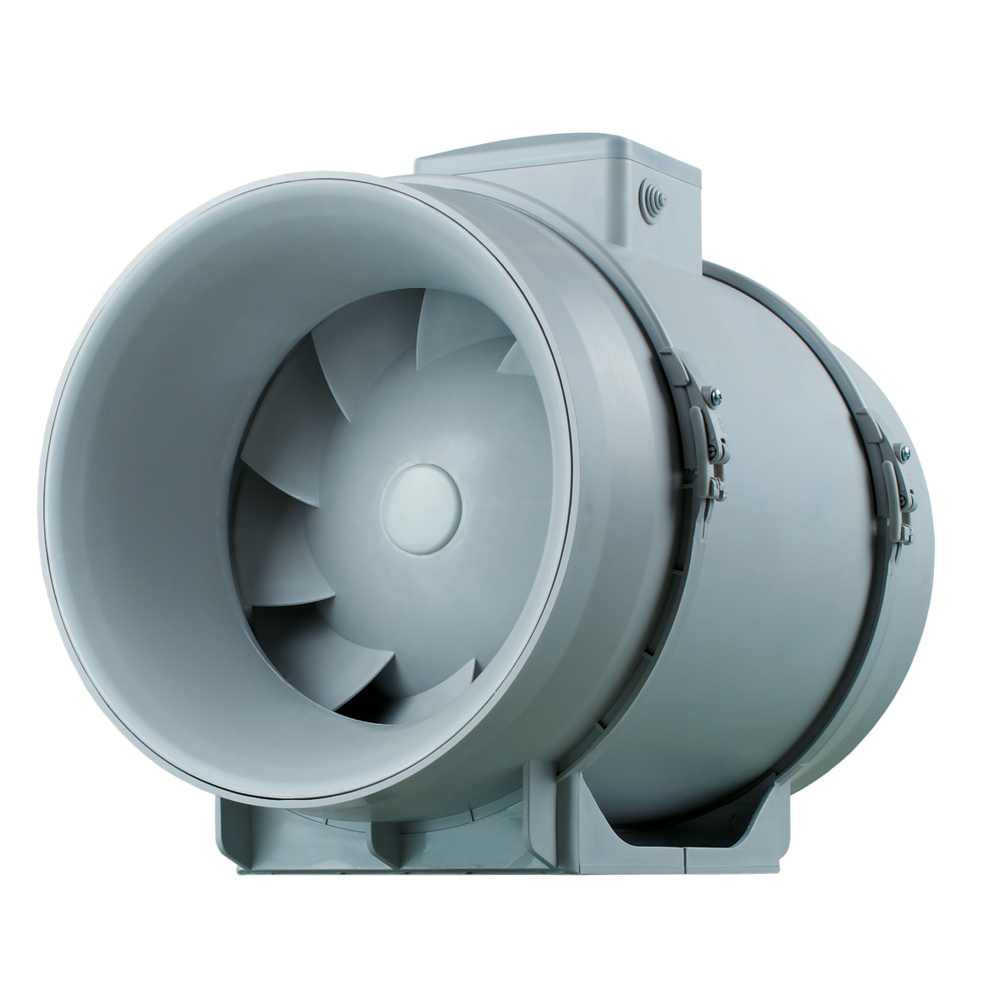

IN LINE XPro es un ventilador de conducto eficiente y ahorrador de energía. Su bloque motor desmontable facilita el montaje y el mantenimiento.
IN LINE XPro
IN LINE XPro es un ventilador de conducto que permite ventilar uno o varios cuartos de volumen importante: cocina, piscina, taller, vestuarios, comedor, sala de fiestas...
Sus prestaciones aeráulicas y acústicas están optimizadas para ofrecer más presión y un consumo eléctrico reducido.
IN LINE XPro funciona en extracción o impulsión de aire sobre redes de conductos circulares y puede ser instalado en cualquier punto de la red de ventilación.
Ofrece hasta 2 velocidades de ventilación si se conecta un inversor y puede funcionar con un variador de tensión.
Sus prestaciones aeráulicas y acústicas están optimizadas para ofrecer más presión y un consumo eléctrico reducido.
IN LINE XPro funciona en extracción o impulsión de aire sobre redes de conductos circulares y puede ser instalado en cualquier punto de la red de ventilación.
Ofrece hasta 2 velocidades de ventilación si se conecta un inversor y puede funcionar con un variador de tensión.
Los + productos
- motor eficiente y ahorrador de energía,
- silencioso: a partir de 27 dB(A),
- instalación y mantenimiento fáciles gracias al bloque motor desmontable.
IN LINE XPro es un ventilador de conducto adaptado a la extracción o impulsión de aire en cuartos de gran volumen.
Puede funcionar a 1 o 2 velocidades de ventilación, controlado por un inversor o un variador de tensión.
- material: PP poco inflamable,
- 7 modelos: de Ø100 mm a Ø315 mm para caudales máximos de 245 a 2050 m³/h,

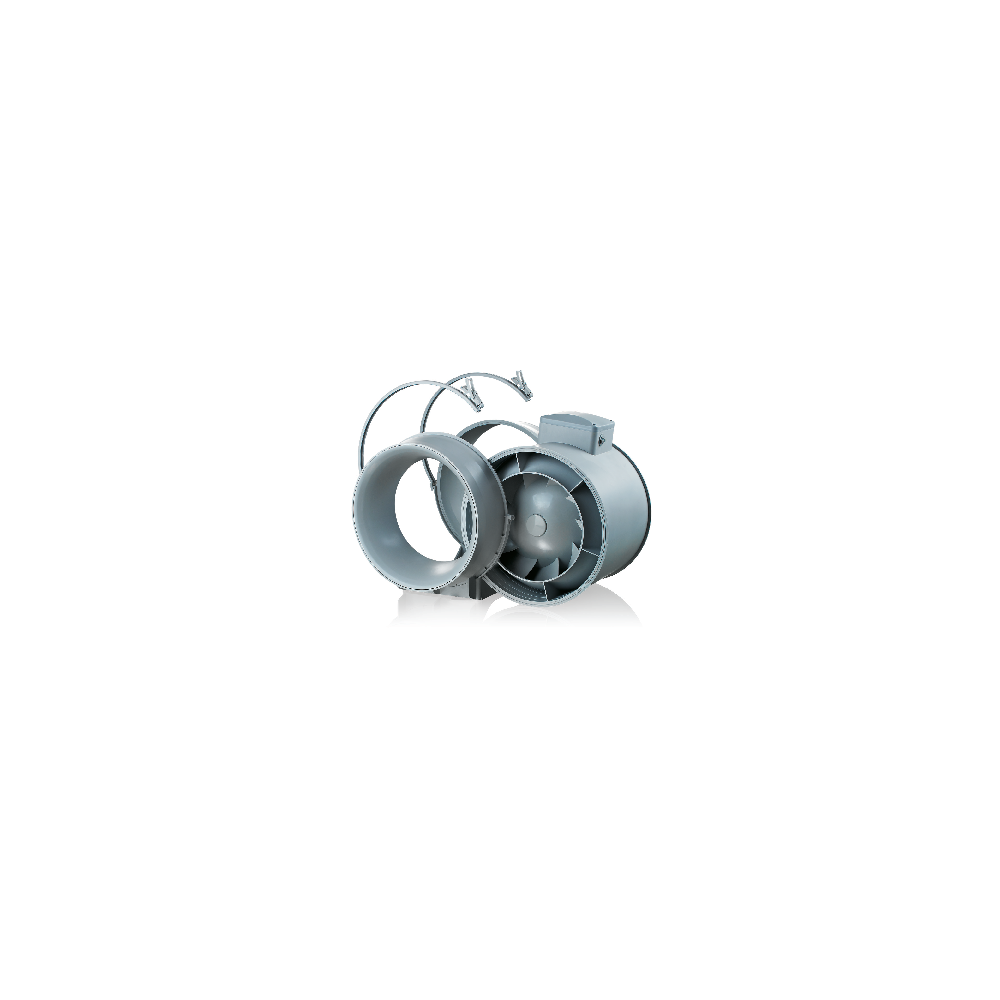

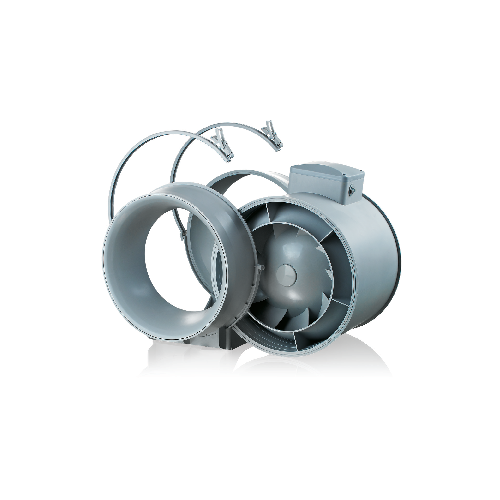

- bloque motor desmontable,
- motor monofásicos 2 velocidades de alta eficiencia, sobre rodamiento de bolas,
- protección térmica integrada.
-
- conexión a un conducto aguas arriba y abajo,
- montaje en cualquier posición,
- fijación a una pared mediante la pletina de montaje,
- montaje posible en serie para más presión o en paralelo para más caudal,
- aportación de aire nuevo en los espacios ventilados por una rejilla de aportación de aire o un rebaje de puerta,
- temperatura del local de instalación situada entre 1 y 45 °C,
- temperatura máxima del aire extraído: 60 °C.
| Vida útil (h) | Número de velocidades | Materia del aislante | Tipo de motor |
|---|---|---|---|
| 40000 |
2 |
AC |
| Referencias | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | L (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| 11022340 - IN LINE XPro 100 | 196 |
302,5 |
226 |
100 |
226 |
302,5 |
100 |
1,75 |
| 11022341 - IN LINE XPro 125 | 196 |
258,5 |
226 |
125 |
226 |
258,5 |
125 |
2,15 |
| 11022342 - IN LINE XPro 150 | 220 |
289 |
247 |
150 |
247 |
289 |
150 |
2,3 |
| 11022343 - IN LINE XPro 160 | 220 |
289 |
247 |
160 |
247 |
289 |
160 |
3,25 |
| 11022344 - IN LINE XPro 200 | 239 |
295,5 |
261 |
200 |
261 |
295,5 |
200 |
3,95 |
| 11022345 - IN LINE XPro 250 | 287 |
383 |
323 |
250 |
323 |
383 |
250 |
7,8 |
| 11022346 - IN LINE XPro 315 | 362 |
445 |
408 |
315 |
408 |
445 |
315 |
11,95 |
| Referencias | Caudal a velocidad máx (m3/h) | Caudal a velocidad mín (m3/h) |
|---|---|---|
| 11022340 - IN LINE XPro 100 | 245 |
180 |
| 11022341 - IN LINE XPro 125 | 350 |
240 |
| 11022342 - IN LINE XPro 150 | 565 |
415 |
| 11022343 - IN LINE XPro 160 | 565 |
415 |
| 11022344 - IN LINE XPro 200 | 1040 |
830 |
| 11022345 - IN LINE XPro 250 | 1400 |
1110 |
| 11022346 - IN LINE XPro 315 | 2050 |
1570 |
| Referencias | Presión acústica a 3 m a velocidad máx (dB(A)) | Presión acústica a 3 m a velocidad mín (dB(A)) |
|---|---|---|
| 11022340 - IN LINE XPro 100 | 32 |
27 |
| 11022341 - IN LINE XPro 125 | 34 |
29 |
| 11022342 - IN LINE XPro 150 | 46 |
37 |
| 11022343 - IN LINE XPro 160 | 46 |
37 |
| 11022344 - IN LINE XPro 200 | 52 |
45 |
| 11022345 - IN LINE XPro 250 | 55 |
47 |
| 11022346 - IN LINE XPro 315 | 58 |
49 |
| Referencias | Frecuencia (Hz) | Índice de protección | Intensidad de protección (A) | Intensidad máx. (A) | Tensión (V) | Potencia máx. |
|---|---|---|---|---|---|---|
| 11022340 - IN LINE XPro 100 | 50/60 |
2 |
0,15 |
220/240 |
25 |
|
| 11022341 - IN LINE XPro 125 | 50/60 |
2 |
0,2 |
220/240 |
30 |
|
| 11022342 - IN LINE XPro 150 | 50/60 |
2 |
0,3 |
220/240 |
50 |
|
| 11022343 - IN LINE XPro 160 | 50/60 |
2 |
0,3 |
220/240 |
50 |
|
| 11022344 - IN LINE XPro 200 | 50/60 |
2 |
0,6 |
220/240 |
108 |
|
| 11022345 - IN LINE XPro 250 | 50/60 |
2 |
1 |
220/240 |
177 |
|
| 11022346 - IN LINE XPro 315 | 50/60 |
2 |
2 |
220/240 |
320 |
- N° identificación QB37 : NA
- Número de documento de idoneidad técnica : NA
- Texte ErP - Ventilation : Excluido del reglamento de diseño ecológico 327/2011 (por P < 125 W) y excluido del reglamento de diseño ecológico 1253/2014 por la envolvente.
| Clase de aislamiento eléctrico |
|---|
| Clase 2 |
