IN LINE
Extractor puntual en conducto
IN LINE
Extractor puntual en conducto

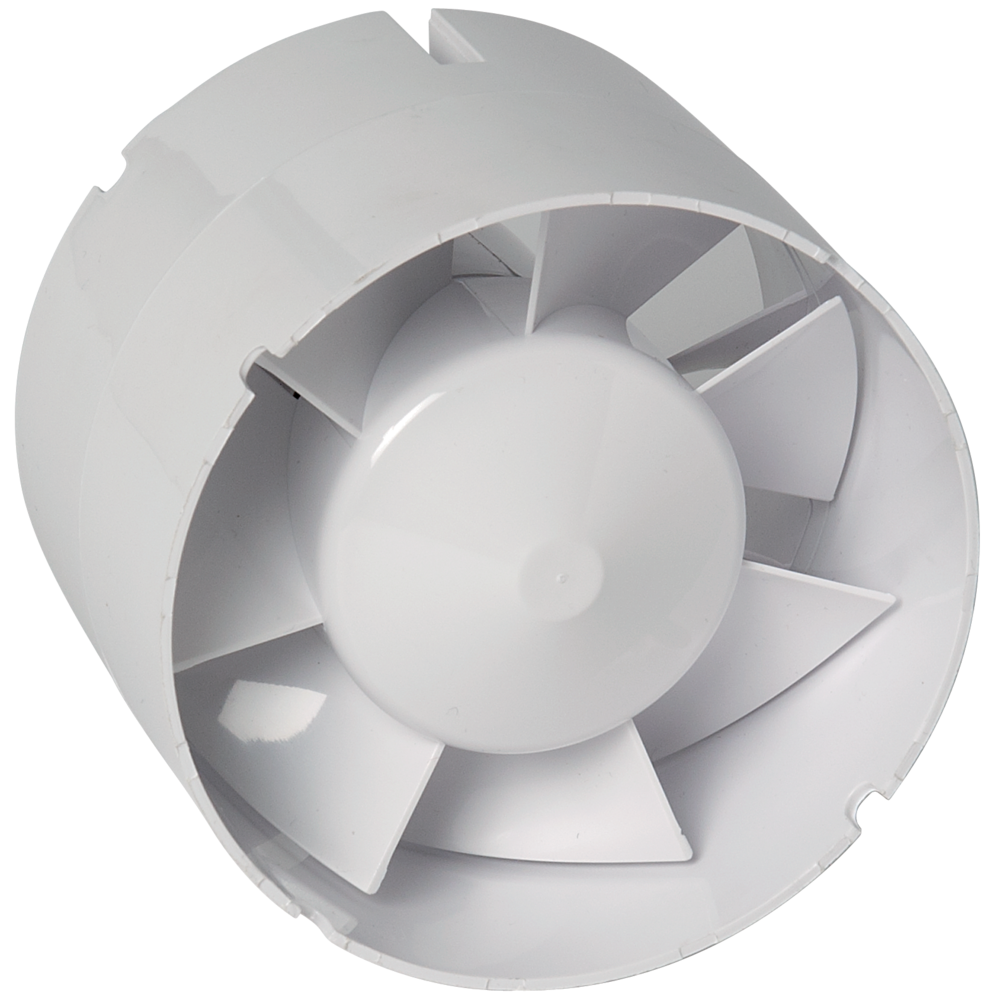

IN LINE es un ventilador puntual silencioso y discreto gracias a su montaje en conducto. Puede servir tanto en impulsión como en extracción.
IN LINE
IN LINE es un ventilador en conducto corto que funciona en extracción o impulsión y asegura la ventilación puntual de un cuarto: baño, WC, lavadero, bodega.
Los + productos
- discreción visual: ningún extractor en el cuarto,
- silencioso: a partir de 27 dB(A),
- extracción o impulsión.
- El ventilador en conducto IN LINE asegura la ventilación puntual de un cuarto ofreciendo una extracción o impulsión forzada e intermitente. Está adaptado a las instalaciones en conducto corto.
- material: ABS,
-
3 diámetros:
- Ø100 mm para cuartos de hasta 7 m²,
- Ø125 mm para cuartos de 7 a 12 m²,
- Ø150 mm para cuartos por encima de 12 m².
- motorización de muy bajo consumo y bajo nivel acústico,
- protección térmica por fusible,
- funcionamiento manual: marcha y paro instantáneos por acción sobre un interruptor.
- inserción en un conducto,
- longitud máxima de conducto: 2 m,
- marcha-paro manual gracias a un interruptor,
- aportación de aire nuevo en el cuarto por una rejilla de aportación de aire o un rebaje de puerta.
| Número de velocidades |
|---|
| 1 |

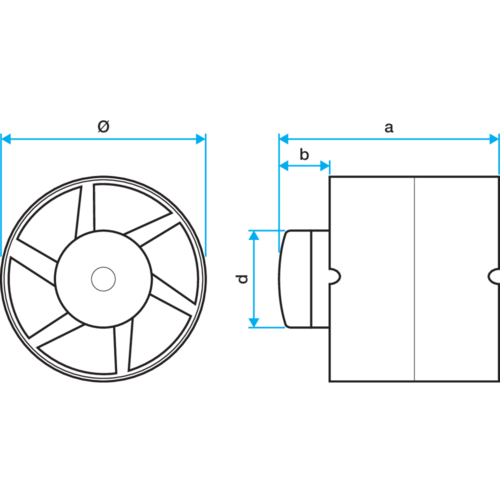

| Referencias | A (mm) | B (mm) | H (mm) | L (mm) | D (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 11022326 - IN LINE 100 | 113 | 28 | 100 | 113 | 59 | 100 | 0,41 |
| 11022327 - IN LINE 125 | 118 | 28 | 125 | 118 | 59 | 125 | 0,43 |
| 11022328 - IN LINE 150 | 128 | 28 | 150 | 128 | 59 | 150 | 0,8 |
| Referencias | Caudal máx (m3/h) |
|---|---|
| 11022326 - IN LINE 100 | 75 |
| 11022327 - IN LINE 125 | 135 |
| 11022328 - IN LINE 150 | 250 |
| Referencias | Presión acústica a 3 m (dB(A)) |
|---|---|
| 11022326 - IN LINE 100 | 27 |
| 11022327 - IN LINE 125 | 32 |
| 11022328 - IN LINE 150 | 34 |
| Referencias | Frecuencia (Hz) | Intensidad de protección (A) | Potencia máx. |
|---|---|---|---|
| 11022326 - IN LINE 100 | 50 | 2 | 5,6 |
| 11022327 - IN LINE 125 | 50 | 2 | 9,3 |
| 11022328 - IN LINE 150 | 50 | 2 | 20 |
- N° identificación QB37 : NA
- Número de documento de idoneidad técnica : NA
