VEX600

VEX600

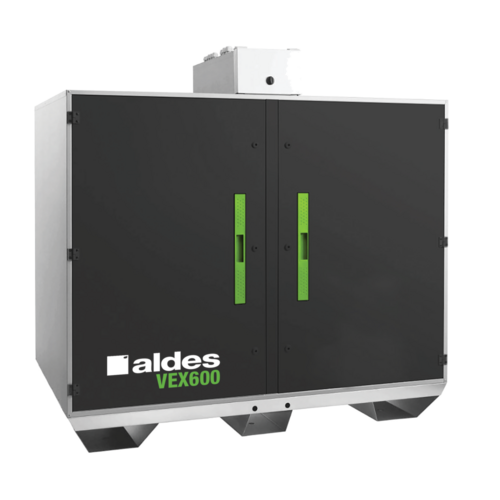

La VEX600 es la solución de unidad de tratamiento de aire de baja ocupación en suelo que no solo asegura una muy buena calidad de aire interior y un buen confort, sino que limita considerablemente las pérdidas energéticas.
VEX600
Descargar archivo de la biblioteca CAD
VEX600
La VEX600 es la solución eficiente ideal para locales terciarios que necesitan economizar el espacio en el suelo. Gracias a su intercambiador térmico de muy alta eficiencia, su amplia gama de filtros y sus baterías, los ocupantes del edificio se benefician de una muy buena calidad de aire interior (hasta ePM1 90 %) y un muy buen confort térmico y acústico. La VEX600 también permite limitar considerablemente las pérdidas energéticas (intercambiador hasta 95 % de rendimiento y certificado Eurovent AAHE).
VEX600

Los + productos

  • - unidades de tratamiento de aire de muy alto rendimiento (hasta 95 %),
  • calidad de aire y confort térmico óptimos,
  • excelentes prestaciones acústicas,
  • regulación exclusiva Aldes Smart Control®,
  • simplicidad de instalación y montaje.
  • software Selector específico para VEX que permite la elección de productos y el cálculo de las prestaciones.

La VEX600 introduce el aire en el edificio, lo filtra (hasta un 90 % de PM1) y recupera la energía del aire extraído gracias a su intercambiador de muy alto rendimiento. Este aire nuevo se puede calentar y/o enfriar gracias a una gama completa de baterías.

  • centrales monobloc precableadas de construcción autoportante con panel doble piel,
  • conexión a la red por la parte superior,
  • aislamiento: lana mineral de 50 mm, densidad de 40 kg/m³,
  • intercambiador contraflujo de alto rendimiento hasta 95% (certificado AAHU),
  • motor EC y rodete a reacción de alta prestación,
  • bypass 100 % y modulable,
  • G4 (Grueso 60 %) en extracción y F7 (ePM1 60 %) en aire nuevo,
  • opción: M5 (ePM10 50%), F9 (ePM1 90%),
  • opción: baterías,
  • interruptor integrado,
  • regulación Aldes Smart Control:
    • velocidad constante,
    • caudal constante,
    • presión constante,
    • caudal variable según sonda CO2/COV (señal 0-10 V),
    • presión regulada: adapta la presión en función del caudal medido para una muy alta eficiencia energética,
    • reloj integrado: gestión de franjas horarias.
  • parametrización y supervisión mediante:
    • telemando táctil,
    • webserver integrado,
    • GTE/GTC mediante Modbus RTU, Bacnet, TCP/IP.
  • desescarche por batería eléctrica por aire extraído o por apertura modulada del bypass.
  • opciones de batería:
    • eléctrica,
    • eléctrica de postcalentamiento,
    • agua caliente con o sin válvula 3 vías,
    • agua fría con o sin válvula 3 vías,
    • agua reversible (calor/frío) con o sin válvula 3 vías.
  • bandeja de recogida de los condensados de aluminio o galva + pintura,
  • acceso al conjunto de componentes por la cara principal mediante puertas equipadas con bisagras y a la regulación por una trampilla central específica,
  • puertas de acceso de acero prelacado color gris oscuro (RAL 7016),
  • acabado exterior de acero galvanizado o prelacado (RAL 9006) según versión,
  • acabados interiores M0 en acero galvanizado Z275.
  • locales / armarios técnicos,
  • interior,
  • conexión de los conductos verticales,
  • conexión por bocas rectangulares (piezas de transformación circulares como accesorios).
Densidad aislante (kg/m3) Espesor aislante (mm) Filtros disponibles Materia del aislante Sentido de la conexión Tipo de intercambiador Tipo de motor Tipo de rodete

40

50

Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90%

Vertical

Contraflujo

EC

Reacción

Las dimensiones se facilitan a título indicativo. Realice su selección con el software Selector VEX para obtener las características reales y detalladas de su unidad.

VEX600
Referencias A (mm) B (mm) C (mm) D (mm) E (mm) Peso (kg) Conexión h (mm) Conexión l (mm)
11050320 - VEX610 Prelacada

1269

1200

570

435

190

165

190

435

11050321 - VEX620 Prelacada

1269

1200

840

685

190

230

190

685

11050322 - VEX630 Prelacada

1499

1500

909

765

240

190

240

765

11050323 - VEX640 Prelacada

1724

1900

909

740

340

365

340

740

11069010 - VEX610

1269

1200

570

435

190

165

190

435

11069011 - VEX620

1269

1200

840

685

190

230

190

685

11069012 - VEX630

1499

1500

909

765

240

290

240

765

11069013 - VEX640

1724

1900

909

740

340

365

340

740

Referencias Caudal máx (m3/h)
11050320 - VEX610 Prelacada

650

11050321 - VEX620 Prelacada

1200

11050322 - VEX630 Prelacada

1650

11050323 - VEX640 Prelacada

2500

11069010 - VEX610

650

11069011 - VEX620

1200

11069012 - VEX630

1650

11069013 - VEX640

2500

Referencias Rendimiento máx. del intercambiador (%) Potencia máx absorbida (kW)
11050320 - VEX610 Prelacada

95

0,5

11050321 - VEX620 Prelacada

95

0,9

11050322 - VEX630 Prelacada

95

1,05

11050323 - VEX640 Prelacada

95

1,4

11069010 - VEX610

95

0,5

11069011 - VEX620

95

0,9

11069012 - VEX630

95

1,05

11069013 - VEX640

95

1,4

Referencias Potencia máx eléctrica de la central (kW) Tensión de la central (V)
11050320 - VEX610 Prelacada

0,48

230

11050321 - VEX620 Prelacada

0,9

230

11050322 - VEX630 Prelacada

0,98

230

11050323 - VEX640 Prelacada

1,4

230

11069010 - VEX610

0,48

230

11069011 - VEX620

0,9

230

11069012 - VEX630

0,98

230

11069013 - VEX640

1,4

230

  • Texte ErP - Ventilation  :  Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.
  • Eligibilidad al CEE  :  Sí
Valores de prueba según la norma UNE EN 1886

D1, L2, F7, T3, TB2

Referencias de productos y accesorios

  • VEX610 Prelacada
    VEX610 Prelacada
    11050320
    desde 13134,00 (sin IVA)
  • VEX620 Prelacada
    VEX620 Prelacada
    11050321
    desde 17284,00 (sin IVA)
  • VEX630 Prelacada
    VEX630 Prelacada
    11050322
    desde 19357,00 (sin IVA)
  • VEX640 Prelacada
    VEX640 Prelacada
    11050323
    desde 22952,00 (sin IVA)
  • VEX610
    VEX610
    11069010
    desde 12510,00 (sin IVA)
  • VEX620
    VEX620
    11069011
    desde 16462,00 (sin IVA)
  • VEX630
    VEX630
    11069012
    desde 18435,00 (sin IVA)
  • VEX640
    VEX640
    11069013
    desde 21859,00 (sin IVA)
