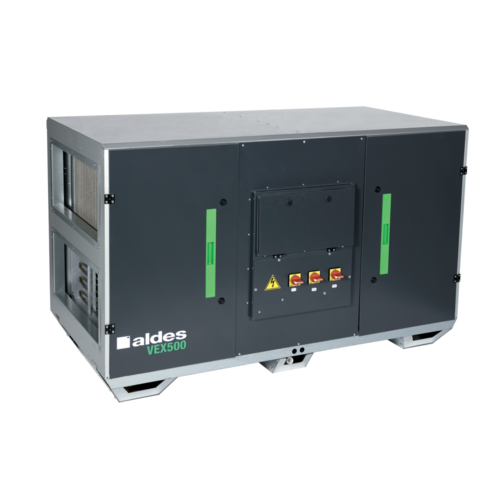

VEX500
Los + productos
- - unidades de tratamiento de aire de muy alto rendimiento (hasta 95 %),
- regulación exclusiva Aldes Smart Control®,
- calidad de aire y confort térmico óptimos,
- simplicidad de instalación y montaje.
- software Selector específico para VEX que permite la selección de productos y el cálculo de las prestaciones.
La VEX500 introduce el aire en el edificio, lo filtra (hasta un 90 % de PM1) y recupera la energía del aire extraído gracias a su intercambiador de muy alto rendimiento. Este aire nuevo se puede calentar y/o enfriar gracias a una gama completa de baterías.
- centrales monobloc precableadas de construcción autoportante con panel doble piel,
- aislamiento de lana mineral 50 mm , densidad 40kg/m3,
- intercambiador contraflujo de alto rendimiento hasta 95% (certificado AAHU),
- motor EC y rodete a reacción de alta prestación,
- bypass 100 % y modulable,
- filtros G4 (Grueso 60%) sobre la extracción, F7 (ePM1 60%) sobre el aire nuevo en estándar,
- opción: M5 (ePM10 50%), F9 (ePM1 90%),
- amplia gama de baterías,
- interruptor integrado,
-
regulación Aldes Smart Control®:
- velocidad constante,
- caudal constante,
- presión constante,
- caudal variable según sonda CO2/COV (señal 0-10V),
- presión regulada: adapta la presión en función del caudal medido para una muy alta eficiencia energética,
- reloj integrado: gestión de franjas horarias.
-
parametrización y supervisión mediante:
- telemando táctil,
- webserver integrado,
- GTE/GTC mediante Modbus RTU, Bacnet, TCP/IP.
- desescarche por batería eléctrica sobre aire extraído o por apertura modulada del bypass.
-
opciones de batería:
- eléctrica,
- eléctrica de postcalentamiento,
- agua caliente con o sin válvula 3 vías,
- agua fría con o sin válvula 3 vías,
- agua reversible (calor/frío) con o sin válvula 3 vías.
- bandeja de recogida de los condensados del intercambiador de aluminio o galva + pintura,
- tejadillo monobloc montado en fábrica para las versiones exteriores,
- acceso al conjunto de componentes por la cara principal mediante puertas equipadas con bisagras y a la regulación por una trampilla central específica,
- puertas de acceso de acero prelacado color gris oscuro (RAL 7016),
- acabado exterior de acero galvanizado o prelacado (RAL 9006) según versión,
- acabados interiores M0 en acero galvanizado Z275.

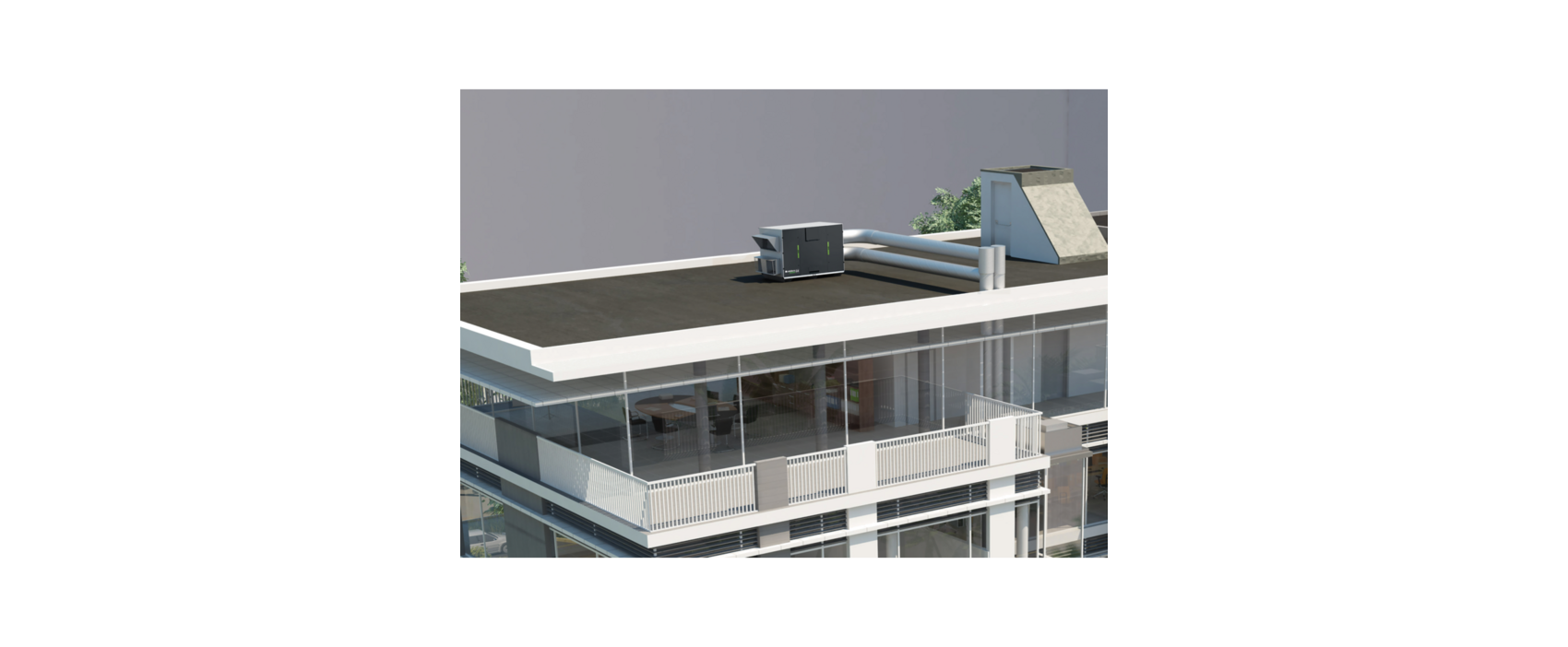

- locales técnicos / azoteas,
- interior / exterior,
- conexión de conductos en línea,
- conexión por bocas rectangulares (piezas de transformación circulares como accesorios),
- elección del lado de servidumbre derecho o izquierdo.
| Referencias | Densidad aislante (kg/m3) | Espesor aislante (mm) | Filtros disponibles | Materia del aislante | Sentido de la conexión | Tipo de intercambiador | Tipo de motor | Tipo de rodete |
|---|---|---|---|---|---|---|---|---|
| 11069194 - VEX590 | 40 |
50 |
Grueso 60 %, Grueso 65 % carbón activo, ePM10 50 %, ePM1 60 %, ePM1 90 % |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11050326 - VEX520 Prelacada | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11050327 - VEX525 Prelacada | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11050328 - VEX530 Prelacada | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11050329 - VEX540 Prelacada | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11050330 - VEX550 Prelacada | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11050331 - VEX560 Prelacada | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11050332 - VEX570 Prelacada | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11050333 - VEX580 Prelacada | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11069001 - VEX520 | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11069002 - VEX525 | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11069003 - VEX530 | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11069004 - VEX540 | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11069005 - VEX550 | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11069006 - VEX560 | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11069007 - VEX570 | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11069008 - VEX580 | 40 |
50 |
Grueso 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11061077 - VEX520 | 40 |
50 |
Grueso 60 %, Grueso 65 % carbón activo, ePM10 50 %, ePM1 60 %, ePM1 90 % |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11061078 - VEX525 | 40 |
50 |
Grueso 60 %, Grueso 65 % carbón activo, ePM10 50 %, ePM1 60 %, ePM1 90 % |
Horizontal |
Contraflujo |
EC |
Reacción |
|
| 11061079 - VEX530 | 40 |
50 |
Grueso 60 %, Grueso 65 % carbón activo, ePM10 50 %, ePM1 60 %, ePM1 90 % |
Horizontal |
Contraflujo |
EC |
Reacción |
Las dimensiones se facilitan a título indicativo. Realice su selección con el software Selector VEX para obtener las características reales y detalladas de su central
| Referencias | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 11069194 - VEX590 | 1693 |
||||||||
| 11050326 - VEX520 Prelacada | 1823 |
608 |
579 |
412 |
310 |
440 |
340 |
1161 |
205 |
| 11050327 - VEX525 Prelacada | 1823 |
734 |
704 |
510 |
310 |
540 |
340 |
1161 |
239 |
| 11050328 - VEX530 Prelacada | 1823 |
937 |
907 |
710 |
310 |
740 |
340 |
1161 |
291 |
| 11050329 - VEX540 Prelacada | 2125 |
931 |
903 |
610 |
410 |
640 |
440 |
1470 |
366 |
| 11050330 - VEX550 Prelacada | 2125 |
1311 |
1283 |
910 |
410 |
940 |
440 |
1470 |
494 |
| 11050331 - VEX560 Prelacada | 2502 |
1290 |
1262 |
910 |
510 |
940 |
540 |
1693 |
554 |
| 11050332 - VEX570 Prelacada | 2502 |
1569 |
1540 |
1210 |
510 |
1240 |
540 |
1693 |
660 |
| 11050333 - VEX580 Prelacada | 2627 |
1847 |
1818 |
1410 |
510 |
1440 |
540 |
1693 |
840 |
| 11069001 - VEX520 | 1823 |
608 |
579 |
412 |
310 |
440 |
340 |
1161 |
205 |
| 11069002 - VEX525 | 1823 |
734 |
704 |
510 |
310 |
540 |
340 |
1161 |
239 |
| 11069003 - VEX530 | 1823 |
937 |
907 |
710 |
310 |
740 |
340 |
1161 |
291 |
| 11069004 - VEX540 | 2125 |
931 |
903 |
610 |
410 |
640 |
440 |
1470 |
366 |
| 11069005 - VEX550 | 2125 |
1311 |
1283 |
910 |
410 |
940 |
440 |
1470 |
494 |
| 11069006 - VEX560 | 2502 |
1290 |
1262 |
910 |
510 |
940 |
540 |
1693 |
554 |
| 11069007 - VEX570 | 2502 |
1569 |
1540 |
1210 |
510 |
1240 |
540 |
1693 |
660 |
| 11069008 - VEX580 | 2627 |
1847 |
1818 |
1410 |
510 |
1440 |
540 |
1693 |
840 |
| 11061077 - VEX520 | 1823 |
644 |
579 |
410 |
310 |
440 |
340 |
1161 |
205 |
| 11061078 - VEX525 | 1823 |
769 |
704 |
510 |
310 |
540 |
340 |
1161 |
239 |
| 11061079 - VEX530 | 1823 |
965 |
900 |
710 |
310 |
740 |
340 |
1161 |
291 |
| Referencias | Caudal máx (m3/h) |
|---|---|
| 11069194 - VEX590 | 8700 |
| 11050326 - VEX520 Prelacada | 1200 |
| 11050327 - VEX525 Prelacada | 1400 |
| 11050328 - VEX530 Prelacada | 1650 |
| 11050329 - VEX540 Prelacada | 2500 |
| 11050330 - VEX550 Prelacada | 3800 |
| 11050331 - VEX560 Prelacada | 4750 |
| 11050332 - VEX570 Prelacada | 5800 |
| 11050333 - VEX580 Prelacada | 7500 |
| 11069001 - VEX520 | 1200 |
| 11069002 - VEX525 | 1400 |
| 11069003 - VEX530 | 1650 |
| 11069004 - VEX540 | 2500 |
| 11069005 - VEX550 | 3800 |
| 11069006 - VEX560 | 4750 |
| 11069007 - VEX570 | 5800 |
| 11069008 - VEX580 | 7500 |
| 11061077 - VEX520 | 1200 |
| 11061078 - VEX525 | 1400 |
| 11061079 - VEX530 | 1650 |
| Referencias | Rendimiento máx. del intercambiador (%) | Potencia máx absorbida (kW) |
|---|---|---|
| 11069194 - VEX590 | 95 |
|
| 11050326 - VEX520 Prelacada | 95 |
0,696 |
| 11050327 - VEX525 Prelacada | 95 |
0,856 |
| 11050328 - VEX530 Prelacada | 95 |
1,011 |
| 11050329 - VEX540 Prelacada | 95 |
1,4 |
| 11050330 - VEX550 Prelacada | 95 |
2,456 |
| 11050331 - VEX560 Prelacada | 95 |
2,8 |
| 11050332 - VEX570 Prelacada | 95 |
4,131 |
| 11050333 - VEX580 Prelacada | 95 |
5,18 |
| 11069001 - VEX520 | 95 |
0,696 |
| 11069002 - VEX525 | 95 |
0,856 |
| 11069003 - VEX530 | 95 |
1,011 |
| 11069004 - VEX540 | 95 |
1,4 |
| 11069005 - VEX550 | 95 |
2,456 |
| 11069006 - VEX560 | 95 |
2,8 |
| 11069007 - VEX570 | 95 |
4,131 |
| 11069008 - VEX580 | 95 |
5,18 |
| 11061077 - VEX520 | 95 |
0,696 |
| 11061078 - VEX525 | 95 |
0,856 |
| 11061079 - VEX530 | 95 |
1,011 |
| Referencias | Potencia máx eléctrica de la central (kW) | Tensión de la central (V) |
|---|---|---|
| 11069194 - VEX590 | 230 |
|
| 11050326 - VEX520 Prelacada | 0,98 |
230 |
| 11050327 - VEX525 Prelacada | 0,98 |
230 |
| 11050328 - VEX530 Prelacada | 0,98 |
230 |
| 11050329 - VEX540 Prelacada | 1,4 |
230 |
| 11050330 - VEX550 Prelacada | 2,7 |
230 |
| 11050331 - VEX560 Prelacada | 4,4 |
400 |
| 11050332 - VEX570 Prelacada | 5 |
400 |
| 11050333 - VEX580 Prelacada | 7,2 |
400 |
| 11069001 - VEX520 | 0,98 |
230 |
| 11069002 - VEX525 | 0,98 |
230 |
| 11069003 - VEX530 | 0,98 |
230 |
| 11069004 - VEX540 | 1,4 |
230 |
| 11069005 - VEX550 | 2,7 |
230 |
| 11069006 - VEX560 | 4,4 |
400 |
| 11069007 - VEX570 | 5 |
400 |
| 11069008 - VEX580 | 7,2 |
400 |
| 11061077 - VEX520 | 0,98 |
230 |
| 11061078 - VEX525 | 0,98 |
230 |
| 11061079 - VEX530 | 0,98 |
230 |
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.
- Eligibilidad al CEE : Sí
| Referencias | Valores de prueba según la norma UNE EN 1886 |
|---|---|
| 11069194 - VEX590 | D1, L2, F7, T3, TB2 |
| 11050326 - VEX520 Prelacada | D1, L2, F7, T3, TB2 |
| 11050327 - VEX525 Prelacada | D1, L2, F7, T3, TB2 |
| 11050328 - VEX530 Prelacada | D1, L2, F7, T3, TB2 |
| 11050329 - VEX540 Prelacada | D1, L2, F7, T3, TB2 |
| 11050330 - VEX550 Prelacada | D1, L2, F7, T3, TB2 |
| 11050331 - VEX560 Prelacada | D1, L2, F7, T3, TB2 |
| 11050332 - VEX570 Prelacada | D1, L2, F7, T3, TB2 |
| 11050333 - VEX580 Prelacada | D1, L2, F7, T3, TB2 |
| 11069001 - VEX520 | D1, L2, F7, T3, TB2 |
| 11069002 - VEX525 | D1, L2, F7, T3, TB2 |
| 11069003 - VEX530 | D1, L2, F7, T3, TB2 |
| 11069004 - VEX540 | D1, L2, F7, T3, TB2 |
| 11069005 - VEX550 | D1, L2, F7, T3, TB2 |
| 11069006 - VEX560 | D1, L2, F7, T3, TB2 |
| 11069007 - VEX570 | D1, L2, F7, T3, TB2 |
| 11069008 - VEX580 | D1, L2, F7, T3, TB2 |
| 11061077 - VEX520 | D1, L2, F7, T3, TB2 |
| 11061078 - VEX525 | D1, L2, F7, T3, TB2, |
| 11061079 - VEX530 | D1, L2, F7, T3, TB2 |
Referencias de productos y accesorios
Documentos
-
Doc Técnica VEX500Documentación Técnica & Comercial2 MB
-
Perfil Medioambiental del Producto (PEP) Unidad de Tratamiento de Aire CompactaConformidades928 KB
-
Ficha ErP VEX500Conformidades610 KB
-
Manual de Utilización Aldes Smart Control®Manuales2 MB
-
Manual de Advertencias EasyVEC® C4 micro-watt + 300-700/1000-3000/4000-12000/micro-watt 300/700/1000-3000/4000-12000/Standard 1000-2500/4000-12000/PRO 400-700/ULTRA 1000-4000/ULTIMATE 1000-4000/Compact Standard/ Compact micro-watt/Compact micro-watt +/EasyVEC® Standard/EasyVEC® micro-watt/EasyVEC® micro-watt +/COMPO/DFE® Compact micro-watt/DFE® Top micro-watt/VEX300C/VEX300T/VEX308/VEX400/VEX500/VEX500-C4/VEX600/VEX700TManuales242 KB
-
Manual de Instalación EN VEX500Manuales1 MB
-
Manual de instalación ES VEX500Manuales5 MB
1 software
-
Herramienta de ayuda a la selección de los componentes de una unidad de tratamiento de aire
