VEX400

VEX400

La VEX400 es una solución económica de unidad de tratamiento de aire que asegura una buena CAI, un buen confort y limita las pérdidas energéticas en el edificio.
VEX400
Descargar archivo de la biblioteca CAD
VEX400

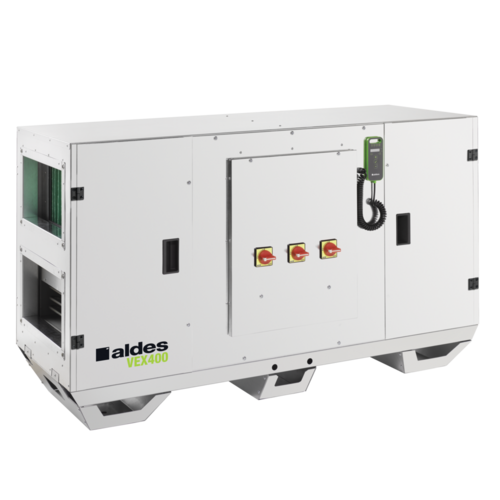

La VEX400 es la solución económica y robusta ideal para pequeños locales terciarios. Gracias a su intercambiador térmico, su gama de filtros y sus baterías, los ocupantes del edificio se benefician de una buena calidad de aire interior (hasta ePM1 60 %) y un buen confort térmico y acústico. La VEX400 también permite limitar considerablemente las pérdidas energéticas (intercambiador hasta 90 % de rendimiento y certificado Eurovent AAHE).
VEX400

Los + productos

  • relación calidad-precio,
  • rendimiento y eficacia,
  • cobertura de pequeños caudales,
  • respuesta a las necesidades urgentes.

La VEX400 introduce el aire en el edificio, lo filtra y recupera la energía del aire extraído gracias a su intercambiador de alto rendimiento. Este aire nuevo se puede calentar y/o enfriar gracias a una gama completa de baterías.

  • central monobloc precableada,
  • construcción autoportante con paneles doble piel,
  • aislamiento de lana mineral de 50 mm, densidad de 40 kg/m³,
  • intercambiador contraflujo de placas (hasta 90 %) (Certificado AAHE),
  • motor EC y rodete a reacción,
  • bypass modulante,
  • filtros panel G4 (Grueso 65 %) o M5 (ePM10 50 %) en la extracción, F7 (ePM1 60 %) o M5 (ePM10 50 %) en el aire nuevo y prefiltros G4 (Grueso 65 %),
  • supervisión del ensuciamiento de filtros por presostato,
  • interruptor externo integrado,
  • amplia gama de baterías,
  • regulación Aldes Classic Control por gestión calendario:
  • velocidad constante (3 velocidades),
    • velocidad variable según CO2/COV (señal 0-10 V),
    • caudal constante y presión constante opcionales.
  • parametrización y supervisión mediante:
    • telemando por cable,
    • GTE/GTC mediante protocolo Modbus RTU RS485.
  • desescarche por bypass o batería eléctrica de desescarche opcional.
  • opciones de batería:
    • eléctrica,
    • eléctrica de postcalentamiento,
    • agua caliente con o sin válvula 3 vías,
    • agua fría con o sin válvula 3 vías,
    • agua reversible (calor/frío) con o sin válvula 3 vías.
  • acceso al conjunto de componentes por la cara principal mediante puertas equipadas con bisagras desmontables y a la regulación por una trampilla central específica,
  • bandeja de recogida de los condensados de aluminio,
  • tejadillo montado en fábrica para las versiones exteriores,
  • acabados interiores y exteriores M0 de acero galvanizado Z275.
  • locales técnicos / azoteas,
  • interior / exterior,
  • conexión de conductos en línea,
  • conexión por bocas rectangulares (piezas de transformación circulares como accesorios),
  • elección del lado de servidumbre derecho o izquierdo.
Densidad aislante (kg/m3) Espesor aislante (mm) Filtros disponibles Materia del aislante Sentido de la conexión Tipo de intercambiador Tipo de motor Tipo de rodete

40

50

Grueso 65%, ePM10 50%, ePM1 60%

Horizontal

Contraflujo

EC

Reacción

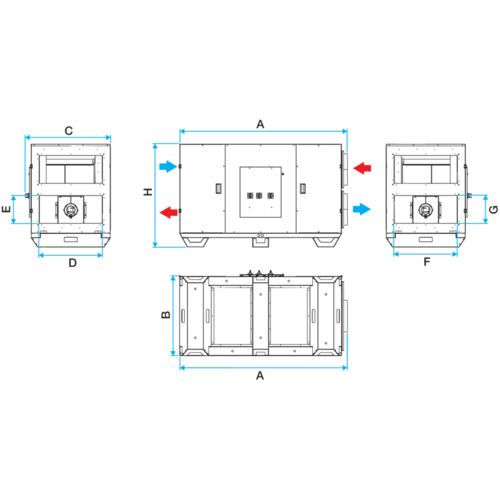

Las dimensiones se facilitan a título indicativo. Realice su selección con el software Selector VEX para obtener las características reales y detalladas de su unidad.

VEX400
Referencias A (mm) B (mm) H (mm) C (mm) F (mm) G (mm) Peso (kg)
11060826 - VEX410

1505

578

904

628

440

240

160

11060827 - VEX420

1822

578

1157

628

440

340

205

11060828 - VEX430

1822

910

1157

954

740

340

291

11060829 - VEX440

2126

910

1468

954

640

440

366

Referencias Caudal máx (m3/h)
11060826 - VEX410

650

11060827 - VEX420

1300

11060828 - VEX430

1870

11060829 - VEX440

2530

Referencias Rendimiento máx. del intercambiador (%) Potencia máx absorbida (kW)
11060826 - VEX410

90

0,34

11060827 - VEX420

90

0,9

11060828 - VEX430

90

0,96

11060829 - VEX440

90

1,48

Referencias Potencia máx eléctrica de la central (kW) Tensión de la central (V)
11060826 - VEX410

0,34

230

11060827 - VEX420

0,9

230

11060828 - VEX430

0,96

230

11060829 - VEX440

1,48

230

  • Texte ErP - Ventilation  :  Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.

Referencias de productos y accesorios

  • VEX410
    VEX410
    11060826
    521,00;1678,00;993,00;1116,00;169,00;142,00;260,00;92,50;509,00;606,00;9425,00
  • VEX420
    VEX420
    11060827
    521,00;1678,00;1181,00;1555,00;1303,00;186,00;158,00;288,00;100,00;509,00;606,00;12189,00
  • VEX430
    VEX430
    11060828
    521,00;1696,00;1181,00;1555,00;1678,00;1303,00;206,00;169,00;328,00;122,00;509,00;606,00;14927,00
  • VEX440
    VEX440
    11060829
    521,00;1696,00;1181,00;1740,00;1864,00;1303,00;245,00;216,00;374,00;130,00;509,00;606,00;18271,00
