ProtectONE® TA 1V Caja de desenfumage

ProtectONE® TA 1V

Caja de desenfumage

La ProtectONE® TA 1V es una caja de desenfumage F400-120 diseñada para su uso en locales terciarios e industriales.

Ver referencias

ProtectONE® TA 1V

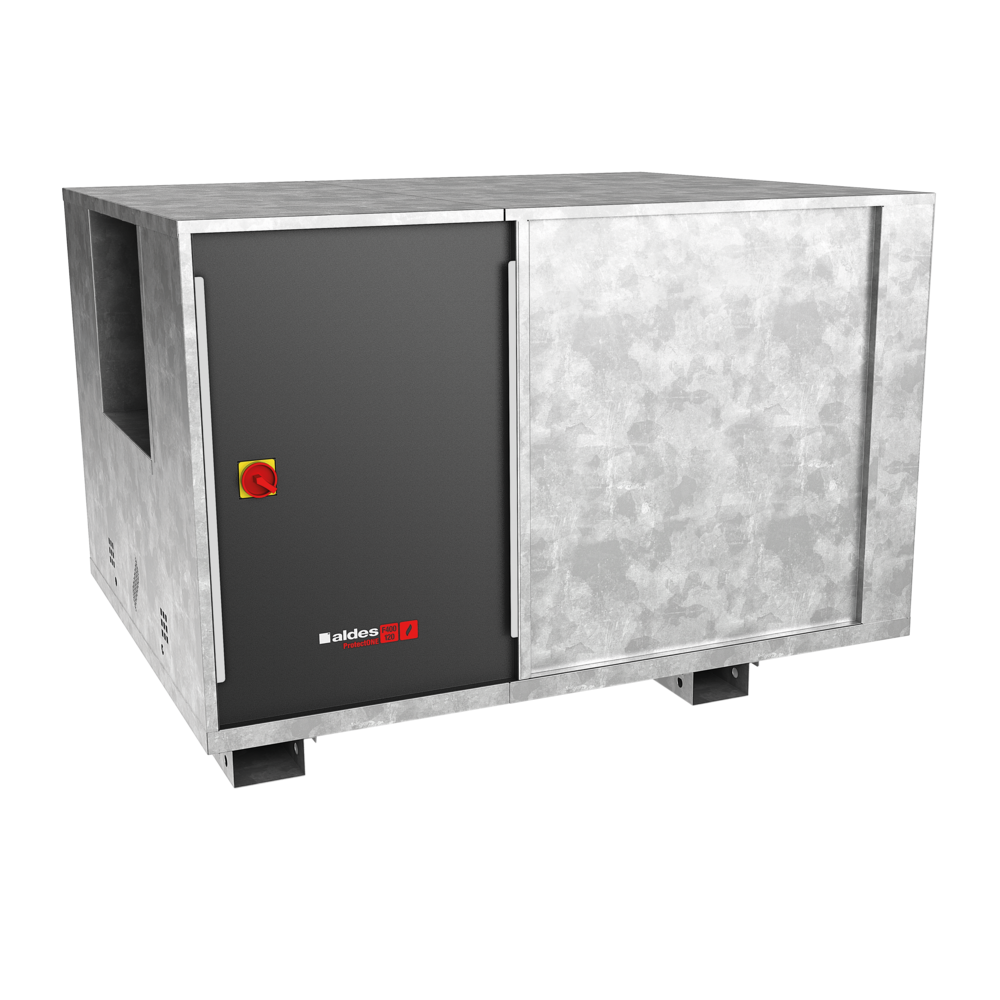

La ProtectONE® TA 1V es una caja de desenfumage F400-120 de 1 velocidad diseñada para su uso en locales terciarios e industriales. Está equipada con un rodete a acción con accionamiento polea-correa. Su dispositivo de ajuste ProtectONE® Adapt permite regular el caudal de extracción de manera sencilla en cualquier circunstancia.

Los + productos

ajuste sencillo del caudal con el dispositivo exclusivo ProtectONE® Adapt,
totalmente desmontable de serie,
aislamiento térmico para su instalación en local técnico.

Principios de funcionamiento

Por orden de la Central de Incendios, la caja relé accionará la caja de desenfumage ProtectONE® T en modo de desenfumage para permitir la extracción de humos. Luego, la caja lo configurará en modo de fallo y, a continuación, en modo de espera.

Características principales

conforme al marcado CE 1812-CPR-1548,
homologación EFECTIS F400-120 según la norma EN 12101-3,
conformidad NF de la caja relé (NF S61-937-1, NFS61937-9, NF 537),

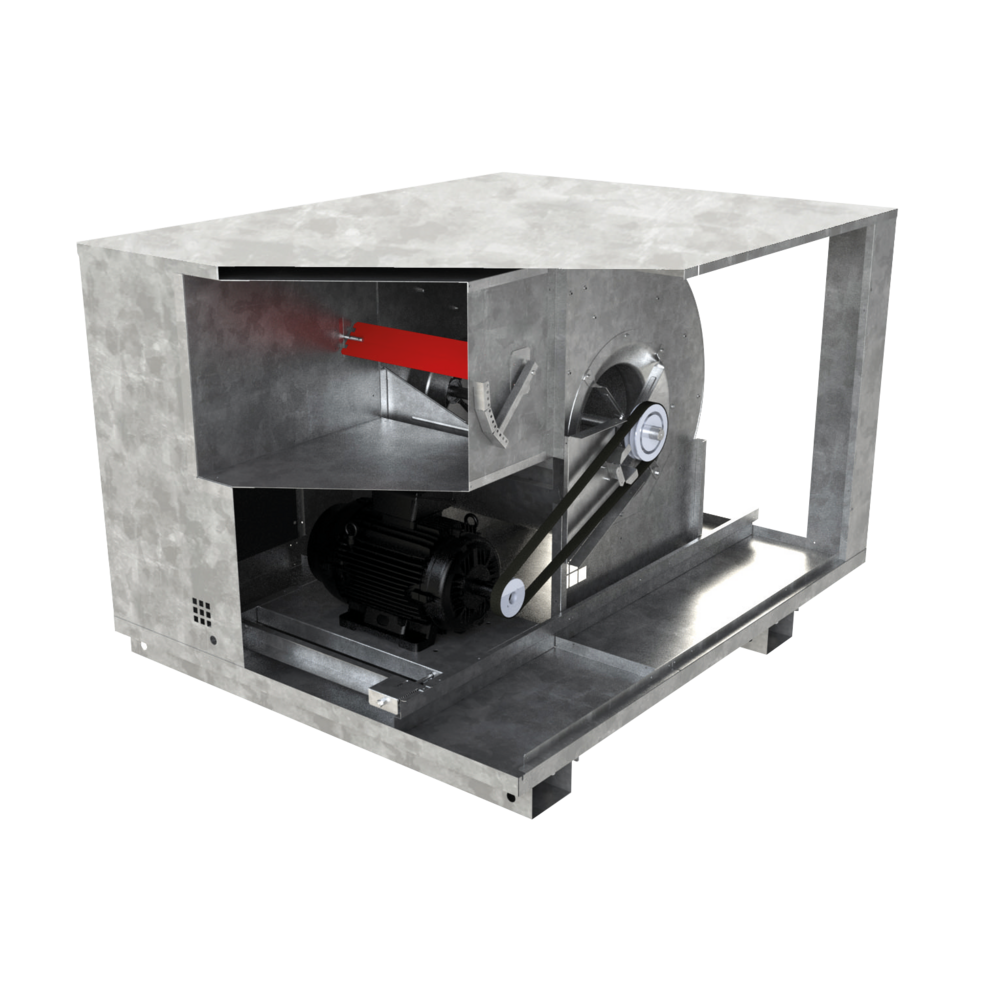

caja de extracción con accionamiento de tipo polea-correa,
9 modelos de caja para un caudal de 1000 a 40 000 m³/h,
motorizaciones de 1 velocidad de 1,1 kW a 22 kW,
rodete a acción equilibrado,
polea variable,
motor eléctrico de clase F, IP55,
caja desmontable de serie, de acero galvanizado,
cara de acceso al motor modificable in situ,
interruptor de proximidad montado de fábrica,
dispositivo de ajuste del caudal integrado en la caja: ProtectONE® Adapt (sistema patentado) opcional,

Características técnicas

accesorios:
- pletina cuadrada/circular para adaptación a la aspiración,
- visera antilluvia y antipájaros en descarga,
- manguito flexible rectangular y circular,
- transformación flexible rectangular/circular en la descarga,
- soportes antivibratorios,
- compuerta antirretorno,
- antilluvia + rejilla,
- brida de descarga,
- caja relé AXONE 1V, una velocidad de arranque progresivo,
- caja relé AXONE 2V, desenfumage y desenfumage + confort.
opciones disponibles:
- solución «todo en uno»: caja relé + interruptor + presostato montados y cableados de fábrica,
- selección de la cara de acceso al motor,
- descarga horizontal o vertical,
- aislamiento termoacústico homologado 12101-3 para instalación en local técnico,
- polea variable,
- ProtectONE® Adapt (sistema patentado): ajuste de caudal rápido.

Montaje del producto

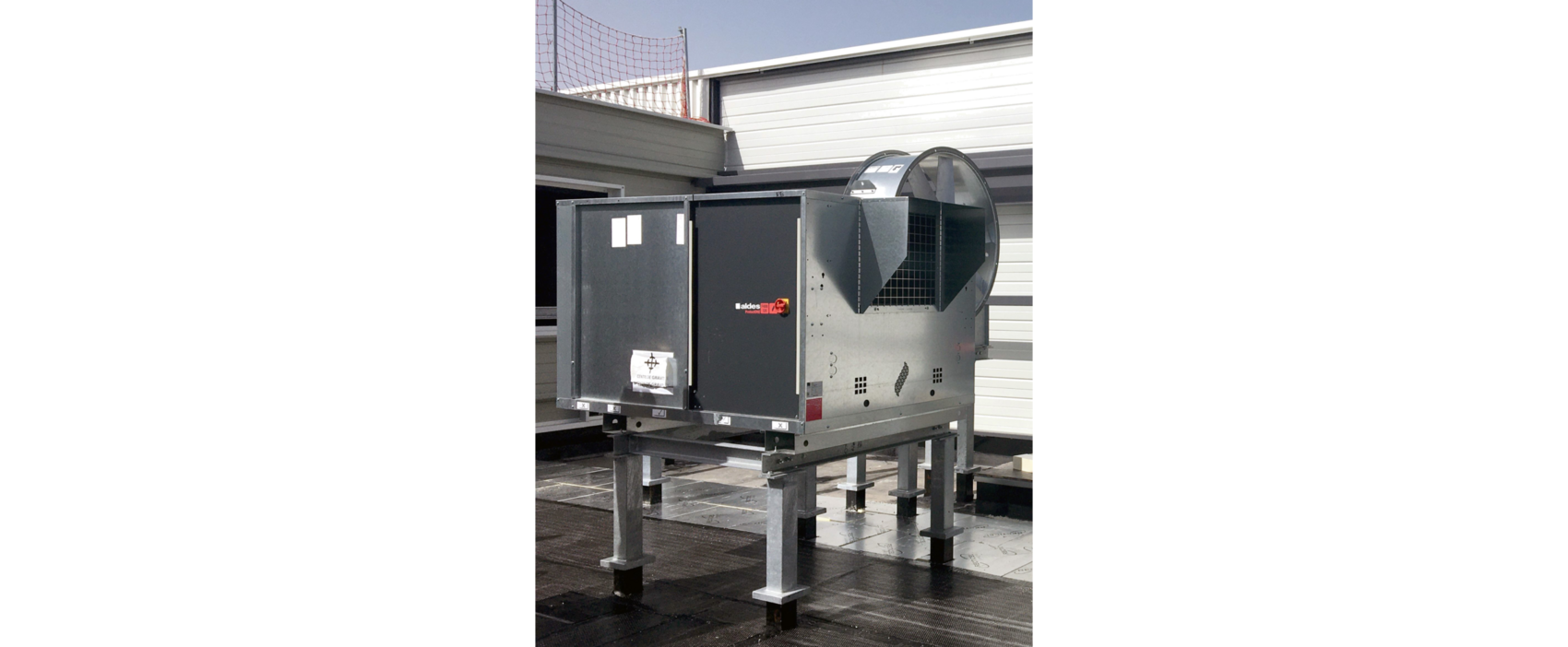

instalación en interior o en exterior,
para montaje interior: prever la opción de aislamiento termoacústico (EN 12101-3),
para montaje exterior: prever una visera antilluvia+ rejilla,
interruptor de proximidad suministrado y montado cableado con contactos de posición.

Referencias	Tipo de motor	Tipo de rodete
11039501 - ProtectONE® TA 225 1V	AC	Acción
11039502 - ProtectONE® TA 250 1V	AC	Acción
11039503 - ProtectONE® TA 280 1V	AC	Acción
11039504 - ProtectONE® TA 315 1V	AC	Acción
11039505 - ProtectONE® TA 355 1V	AC	Acción
11039507 - ProtectONE® TA 450 1V	AC	Acción
11039509 - ProtectONE® TA 560 1V	AC	Acción

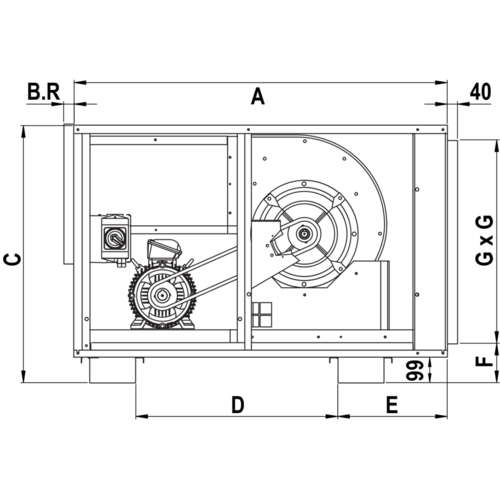

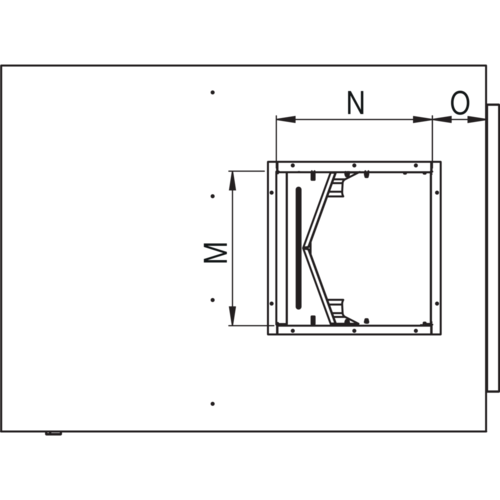

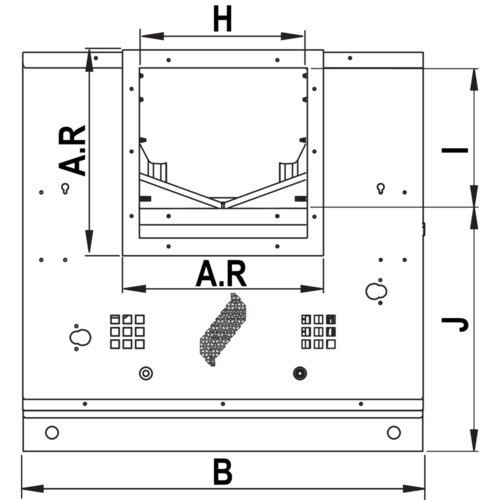

Referencias	A (mm)	A.R (mm)	B (mm)	B.R (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	I (mm)	J (mm)	M (mm)	N (mm)	O (mm)	Peso (kg)
11039501 - ProtectONE® TA 225 1V	1047	350	712	43	757	619	214	153	550	290	242	474	288	288	141	102
11039502 - ProtectONE® TA 250 1V	1152	400	792	43	791	619	319	145	600	324	269	481	322	322	160	128
11039503 - ProtectONE® TA 280 1V	1257	450	87	43	871	619	424	135	700	363	302	528	361	361	170	193
11039504 - ProtectONE® TA 315 1V	1362	500	972	43	971	794	325	135	800	406	339	591	404	404	172	205
11039505 - ProtectONE® TA 355 1V	1467	550	1092	43	1011	794	430	155	800	455	382	588	453	453	163	227
11039507 - ProtectONE® TA 450 1V	1758	650	1373	43	1211	954	561	155	1000	571	485	685	569	569	200	404
11039509 - ProtectONE® TA 560 1V	2093	800	1683	43	1381	1114	736	140	1200	717	603	737	715	715	248	563

Referencias	Tensión (V)	Intensidad máx. (A)	Intensidad nominal (A)	Id/In	Número de polos	Potencia (kW)
11039501 - ProtectONE® TA 225 1V	400	2,6- 3,5- 5,0(2P) ; 5,1(4P)	2,3- 3,2-4,6	6,5-7- 6,6(2P)/7(4P)	2-2-2/4	1,1 - 1,5 - 2,2
11039502 - ProtectONE® TA 250 1V	400	2,6- 3,5- 5,0(2P)/5,1(4P)-6,8	2,3-3,2-4,6-6,2	6,5-7-6,6(2P)/7(4P)-6,5	2-2-2/4- 4	1,1 - 1,5 - 2,2 - 3
11039503 - ProtectONE® TA 280 1V	400	5,0(2P)/5,1(4P)-6,8- 9,2	4,6-6,2-8,3	6,6(2P)/7 (4P) - 6,5 - 6,6	2/4-4-4	2,2 - 3 - 4
11039504 - ProtectONE® TA 315 1V	400	6,8- 9,2-11,6	6,8-9,2-11,6	6,5-6,6-7,3	04/04/2004	3 - 4 - 5,5
11039505 - ProtectONE® TA 355 1V	400	5,0(2P)/5,1(4P)-6,8-9,2-11,6-16,3	4,6-6,2-8,2-10,5-14,8	6,6(2P)/7(4P)-6,5- 6,6-7,3-7,8	2/4-4-4-4-4	2,2 - 3 - 4 - 5,5 - 7,5
11039507 - ProtectONE® TA 450 1V	400	11,6-16,3-32,8-32,8	10,5-14,8-21,3-29,8	7,3-7,8-6,4-6,1	4-4-4-4	5,5 - 7,5 - 11 - 15
11039509 - ProtectONE® TA 560 1V	400	16,3-32,8-32,8-45,4	14,8-21,3-29,8-41,3	7,8-6,4-6,1-8	4-4-4-4	7,5 - 11 - 15 - 22

Número IT CE : 1812-CPR-1548

Referencias de productos y accesorios

ProtectONE® TA 225 1V

11039501

desde 2804,00 € (sin IVA)
Accesorios
- Rejilla de descarga vertical ProtectONE® T 225

  11039621
- Manguito flexible Ø400 mm

  11096938

  39,40 € (sin IVA)
- Bolsa de 4 soportes antivibratorios ProtectONE® T

  11039347

  90,90 € (sin IVA)
ProtectONE® TA 250 1V

11039502

desde 3053,00 € (sin IVA)
Accesorios
- Rejilla de descarga vertical ProtectONE® T 250

  11039622
- Manguito flexible Ø400 mm

  11096938

  39,40 € (sin IVA)
- Bolsa de 4 soportes antivibratorios ProtectONE® T

  11039347

  90,90 € (sin IVA)
ProtectONE® TA 280 1V

11039503

desde 3440,00 € (sin IVA)
Accesorios
- Rejilla de descarga vertical ProtectONE® T 280

  11039623
- Soporte antivibratorio 6 piezas

  11039348

  123,00 € (sin IVA)
ProtectONE® TA 315 1V

11039504

desde 4010,00 € (sin IVA)
Accesorios
- Rejilla de descarga vertical ProtectONE® T 315

  11039624
- Manguito flexible Ø560 mm

  11096941

  48,00 € (sin IVA)
- Soporte antivibratorio 6 piezas

  11039348

  123,00 € (sin IVA)
ProtectONE® TA 355 1V

11039505

desde 4282,00 € (sin IVA)
Accesorios
- Rejilla de descarga vertical ProtectONE® T 355

  11039625
- Manguito flexible Ø630 mm

  11096942

  53,90 € (sin IVA)
- Soporte antivibratorio 6 piezas

  11039348

  123,00 € (sin IVA)
- MF RECT. ASP. 225 DESC. 355 PROTECTONE T

  11039566

  211,00 € (sin IVA)
ProtectONE® TA 450 1V

11039507

desde 6539,00 € (sin IVA)
Accesorios
- Rejilla de descarga vertical ProtectONE® T 450

  11039627
- Manguito flexible - Ø800

  11096931

  93,10 € (sin IVA)
- Soporte antivibratorio 6 piezas

  11039348

  123,00 € (sin IVA)
ProtectONE® TA 560 1V

11039509

desde 7678,00 € (sin IVA)
Accesorios
- Rejilla de descarga vertical ProtectONE® T 560

  11039629
- Manguito flexible - Ø800

  11096931

  93,10 € (sin IVA)
- Soporte antivibratorio 6 piezas

  11039348

  123,00 € (sin IVA)
- MF RECT. ASP. 560 PROTECTONE T

  11039499

  389,00 € (sin IVA)
