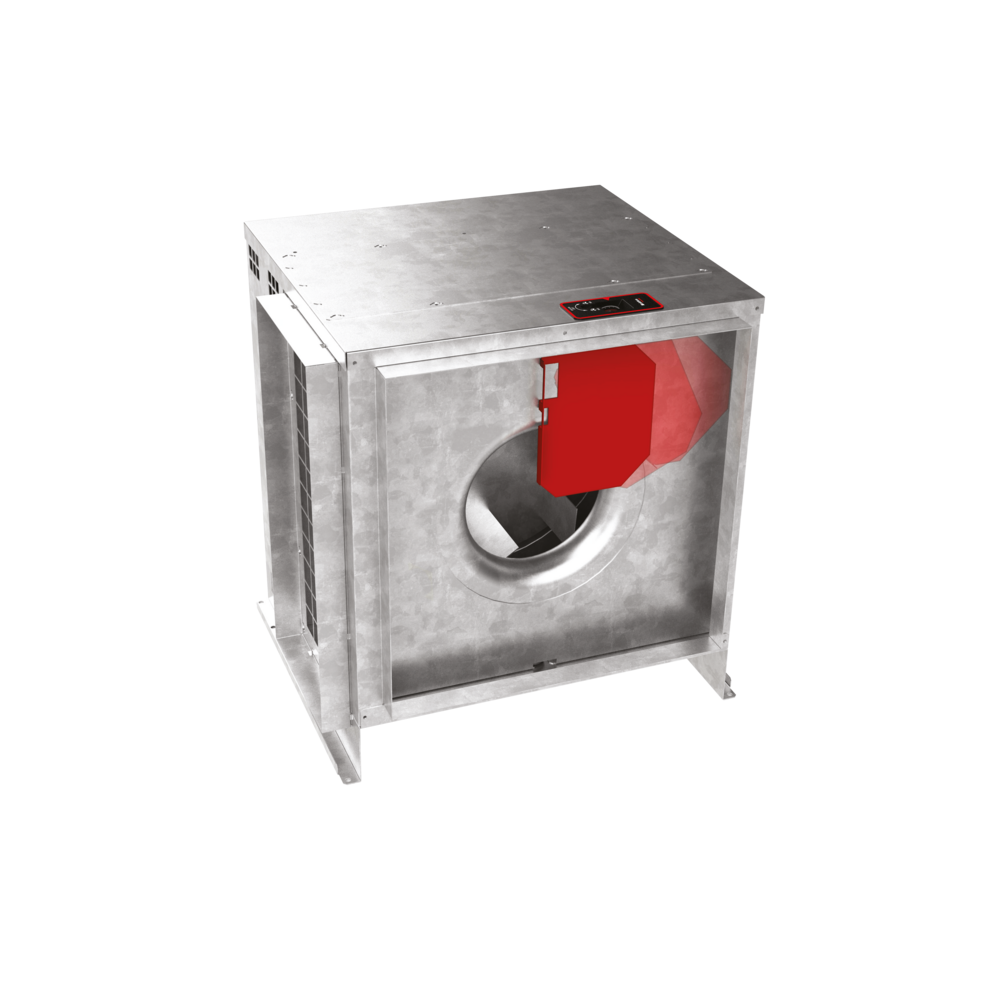

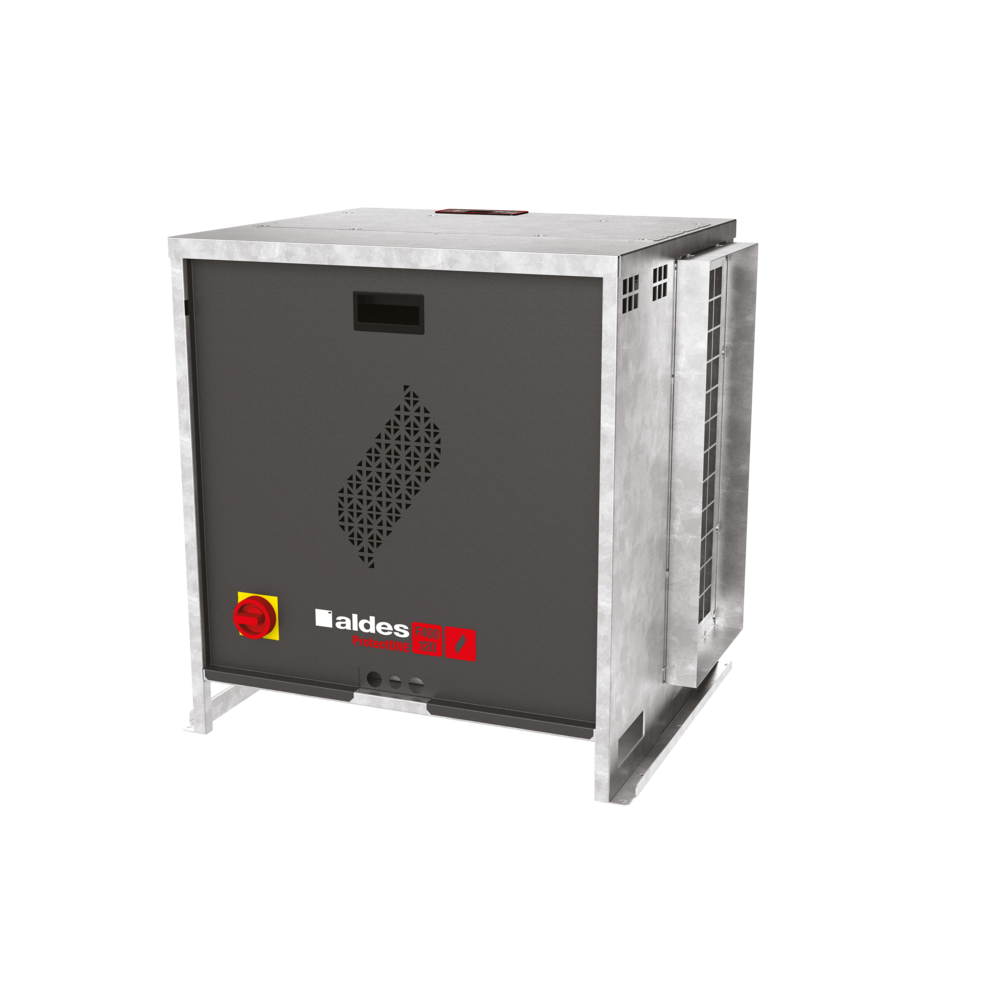

ProtectONE® R F400 120: 1 Velocidad
Caja de desenfumage
Los + productos
- ajuste sencillo del caudal con el dispositivo exclusivo ProtectONE® Adapt,
- totalmente desmontable de serie (excepto el modelo aislado),
- conexión a la descarga modular: izquierda, derecha, vertical (excepto el modelo aislado),
- rodete a reacción: variación de caudal reducida en caso de variación en las pérdidas de carga.
- aislamiento térmico para instalación en local técnico,
- el rodete a reacción proporciona un resultado mejor gracias a una variación de caudal menor en caso de variación en las pérdidas de carga.
Por orden de la Central de Incendios, la caja relé accionará la caja de desenfumage ProtectONE® R en modo de desenfumage para permitir la extracción de humos. Luego, la caja lo configurará en modo de fallo y, a continuación, en modo de espera.
- conforme al marcado CE 1812-CPR-1181,
- homologación EFECTIS F400-120 según la norma EN 12101-3,
- motoventilador de tipo rodete libre conforme con la ErP 2018,
- caudal de 500 a 21 000 m³/h,
- motor eléctrico de clase F, IP55,
- motorización trifásica de 1 velocidad,

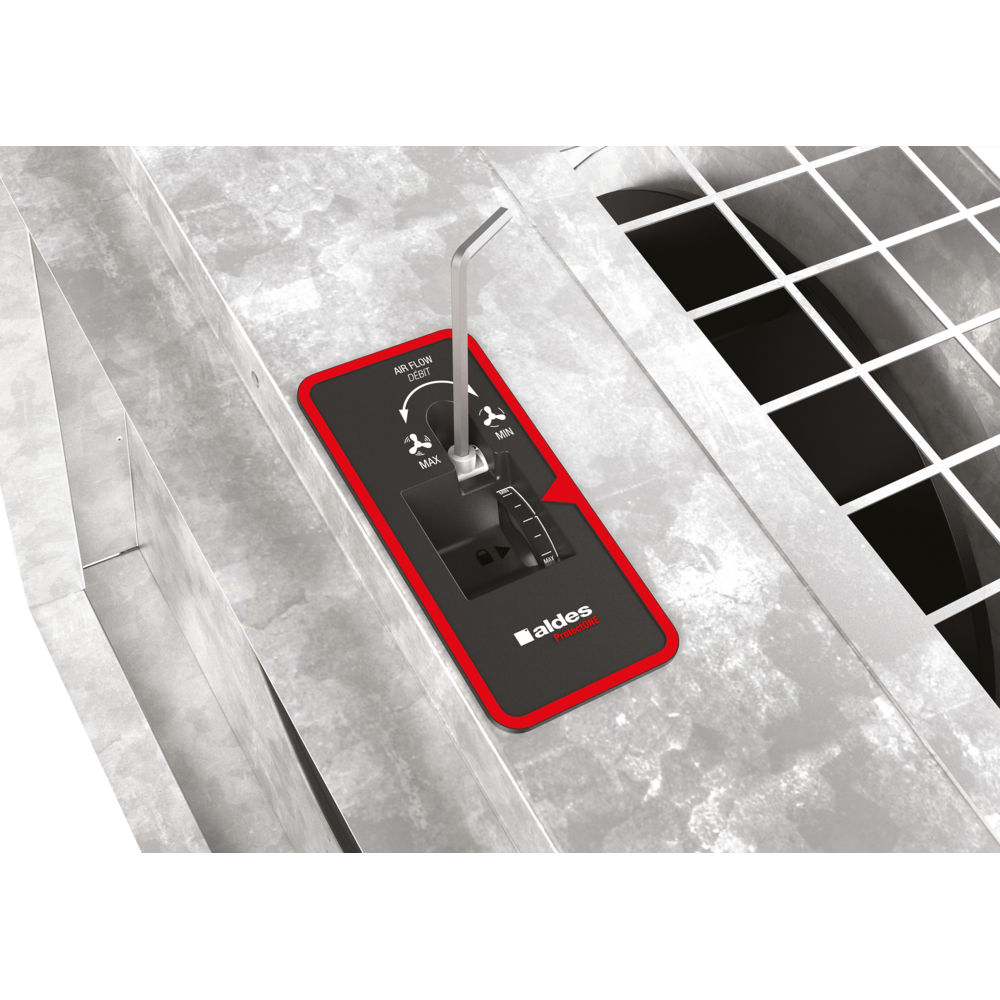

- dispositivo de ajuste del caudal integrado en la caja: ProtectONE® Adapt (sistema patentado), exclusividad de ALDES (sistema patentado),
- rodete centrífugo a reacción acoplado directamente al motor,
- aislamiento térmico para instalación en local técnico,
- 2 modelos: modelo de descarga en línea y modelo de descarga a 90°.
-
10 tamaños de caja para un caudal de 500 a 21 000 m³/h:
- ProtectONE® R2.0 a ProtectONE® R5.0: Tamaño 1,
- ProtectONE® R6.5 a ProtectONE® R9.0: Tamaño 2,
- ProtectONE® R10.0 a ProtectONE® R21.0: Tamaño 3,
- ProtectONE® R2.0 a ProtectONE® R5.0: Tamaño 1 EL,
- ProtectONE® R6.5 a ProtectONE® R9.0: Tamaño 2 EL,
- ProtectONE® R10.0 a ProtectONE® R21.0: Tamaño 3 EL.
-
opciones disponibles:
- solución «todo en uno»: incluye la caja relé, el interruptor y el presostato,
- presostato variable 100-1000 Pa (1 presostato por velocidad de desenfumage),
- selección de la posición de descarga: acceso izquierda/derecha en el modelo EL,
- aislamiento térmico homologado para instalación en local técnico.
-

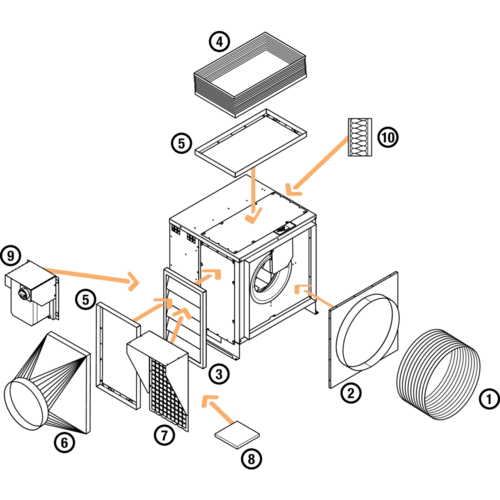

accesorios:
- pletina cuadrada/circular para adaptación a la aspiración,
- visera antilluvia y antipájaros en descarga,
- manguito flexible rectangular y circular,
- soportes antivibratorios,
- compuerta antirretorno.

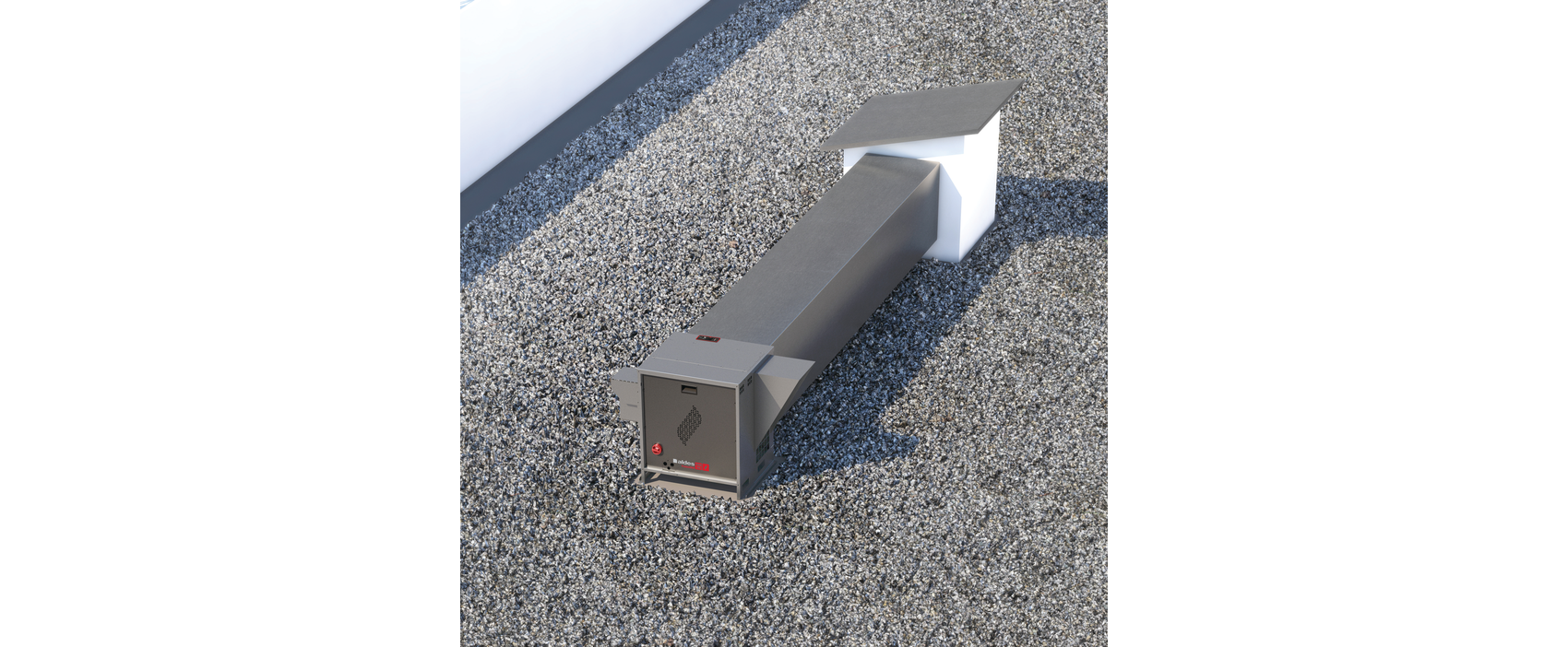

- instalación en interior o en exterior,
- para montaje interior: prever la opción de aislamiento termoacústico (EN 12101-3),
- para montaje exterior: prever una visera antilluvia+ rejilla,
- interruptor de proximidad suministrado y montado cableado con contactos de posición.
| Materia del aislante | Tipo de motor | Tipo de rodete |
|---|---|---|
| AC |
Reacción |
| Referencias | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | I (mm) | L (mm) | Brida (mm) | Aislamiento (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 11039263 - ProtectONE® R 6.5 1V | 335 |
745 |
695 |
695 |
875 |
835 |
770 |
I+20 |
L+50 H+25 |
89 |
| 11039266 - ProtectONE® R 10.0 1V | 510 |
905 |
795 |
795 |
1020 |
965 |
910 |
I+20 |
L+50 H+25 |
167 |
| 11039260 - ProtectONE® R 2.0 1V | 300 |
655 |
595 |
595 |
775 |
745 |
660 |
I+20 |
L+50 H+25 |
61 |
| 11039261 - ProtectONE® R 4.0 1V | 300 |
655 |
595 |
595 |
775 |
745 |
660 |
I+20 |
L+50 H+25 |
61 |
| 11039262 - ProtectONE® R 5.0 2P 1V | 300 |
655 |
595 |
595 |
775 |
745 |
660 |
I+20 |
L+50 H+25 |
66 |
| 11039264 - ProtectONE® R 8.0 1V | 335 |
745 |
695 |
695 |
875 |
835 |
770 |
I+20 |
L+50 H+25 |
94 |
| 11039265 - ProtectONE® R 9.0 2P 1V | 335 |
745 |
695 |
695 |
875 |
835 |
770 |
I+20 |
L+50 H+25 |
108 |
| 11039267 - ProtectONE® R 12.0 1V | 510 |
905 |
795 |
795 |
1020 |
965 |
910 |
I+20 |
L+50 H+25 |
172 |
| 11039268 - ProtectONE® R 15.0 1V | 510 |
905 |
795 |
795 |
1020 |
965 |
910 |
I+20 |
L+50 H+25 |
183 |
| 11039269 - ProtectONE® R 21.0 1V | 510 |
905 |
795 |
795 |
1020 |
965 |
910 |
I+20 |
L+50 H+25 |
213 |
| 11039270 - ProtectONE® R 2.0 EL 1V | 300 |
595 |
595 |
595 |
775 |
745 |
1070 |
I+20 |
L+50 H+25 |
75 |
| 11039271 - ProtectONE® R 4.0 EL 1V | 300 |
595 |
595 |
595 |
775 |
745 |
1070 |
I+20 |
L+50 H+25 |
75 |
| 11039272 - ProtectONE® R 5.0 2P EL 1V | 300 |
595 |
595 |
595 |
775 |
745 |
1070 |
I+20 |
L+50 H+25 |
80 |
| 11039273 - ProtectONE® R 6.5 EL 1V | 335 |
745 |
695 |
695 |
875 |
835 |
1195 |
I+20 |
L+50 H+25 |
106 |
| 11039274 - ProtectONE® R 8.0 EL 1V | 335 |
745 |
695 |
695 |
875 |
835 |
1195 |
I+20 |
L+50 H+25 |
111 |
| 11039275 - ProtectONE® R 9.0 2P EL 1V | 335 |
745 |
695 |
695 |
875 |
835 |
1195 |
I+20 |
L+50 H+25 |
124 |
| 11039276 - ProtectONE® R 10.0 EL 1V | 510 |
795 |
795 |
795 |
1020 |
965 |
1430 |
I+20 |
L+50 H+25 |
190 |
| 11039277 - ProtectONE® R 12.0 EL 1V | 510 |
795 |
795 |
795 |
1020 |
965 |
1430 |
I+20 |
L+50 H+25 |
195 |
| 11039278 - ProtectONE® R 15.0 EL 1V | 510 |
795 |
795 |
795 |
1020 |
965 |
1430 |
I+20 |
L+50 H+25 |
206 |
| 11039279 - ProtectONE® R 21.0 EL 1V | 510 |
795 |
795 |
795 |
1020 |
965 |
1430 |
I+20 |
L+50 H+25 |
236 |
| Referencias | Tensión (V) | Intensidad máx. (A) | Id/In | Intensidad nominal a 230 V (A) | Intensidad nominal a 400 V (A) | Número de polos | Potencia (kW) |
|---|---|---|---|---|---|---|---|
| 11039263 - ProtectONE® R 6.5 1V | 230/400 |
6,5 |
4,16 |
2,4 |
4 |
1,1 |
|
| 11039266 - ProtectONE® R 10.0 1V | 230/400 |
7 |
8,04 |
4,64 |
4 |
2,2 |
|
| 11039260 - ProtectONE® R 2.0 1V | 230/400 |
- |
3,9 |
1,82 |
1,05 |
6 |
0,37 |
| 11039261 - ProtectONE® R 4.0 1V | 230/400 |
6 |
2,2 |
1,27 |
4 |
0,55 |
|
| 11039262 - ProtectONE® R 5.0 2P 1V | 230/400 |
7 |
5,44 |
3,14 |
2 |
1,5 |
|
| 11039264 - ProtectONE® R 8.0 1V | 230/400 |
6,3 |
5,65 |
3,26 |
4 |
1,5 |
|
| 11039265 - ProtectONE® R 9.0 2P 1V | 230/400 |
7 |
13,22 |
7,63 |
2 |
4 |
|
| 11039267 - ProtectONE® R 12.0 1V | 230/400 |
6,5 |
10,7 |
6,17 |
4 |
3 |
|
| 11039268 - ProtectONE® R 15.0 1V | 230/400 |
6,6 |
14,06 |
8,12 |
4 |
4 |
|
| 11039269 - ProtectONE® R 21.0 1V | 230/400 |
7,3 |
18,2 |
10,5 |
4 |
5,5 |
|
| 11039270 - ProtectONE® R 2.0 EL 1V | 230/400 |
3,9 |
1,82 |
1,05 |
6 |
0,37 |
|
| 11039271 - ProtectONE® R 4.0 EL 1V | 230/400 |
6 |
2,2 |
1,27 |
4 |
0,55 |
|
| 11039272 - ProtectONE® R 5.0 2P EL 1V | 230/400 |
7 |
5,44 |
3,14 |
2 |
1,5 |
|
| 11039273 - ProtectONE® R 6.5 EL 1V | 230/400 |
6,5 |
4,16 |
2,4 |
4 |
1,1 |
|
| 11039274 - ProtectONE® R 8.0 EL 1V | 230/400 |
6,3 |
5,65 |
3,26 |
4 |
1,5 |
|
| 11039275 - ProtectONE® R 9.0 2P EL 1V | 230/400 |
7 |
13,22 |
7,63 |
2 |
4 |
|
| 11039276 - ProtectONE® R 10.0 EL 1V | 230/400 |
7 |
8,04 |
4,64 |
4 |
2,2 |
|
| 11039277 - ProtectONE® R 12.0 EL 1V | 230/400 |
6,5 |
10,7 |
6,17 |
4 |
3 |
|
| 11039278 - ProtectONE® R 15.0 EL 1V | 230/400 |
6,6 |
14,06 |
8,12 |
4 |
4 |
|
| 11039279 - ProtectONE® R 21.0 EL 1V | 230/400 |
7,3 |
18,2 |
10,5 |
4 |
5,5 |
- Número IT CE : 1812-CPR-1181
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Escala de clases de energéticas: ver página Reglamentación ERP.
Referencias de productos y accesorios
Documentos
-
Certificado de Constancia de Prestaciones CE - CPR / IT FUEGO / ProtectONE® RConformidades
-
Declaración de Prestaciones (DOP) ProtectONE® R F400 120Conformidades
-
Ficha ErP ProtectONE® R F400 120: 1 VelocidadConformidades
-
Conformidad CMIM ProtectONE® RConformidades
-
Manual de Instalación, Cuidado y Mantenimiento ProtectONE® R F400 120: 1 Velocidad/ProtectONE® R F400 120: 2 VelocidadesManuales
-
Certificado CE de prestaciones ProtectONE® R - CPR / PV FEUConformidades
