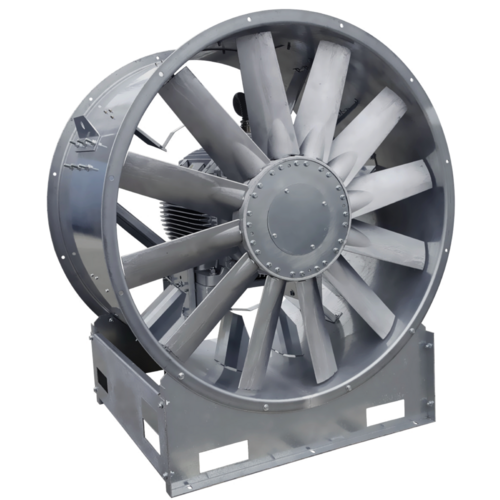

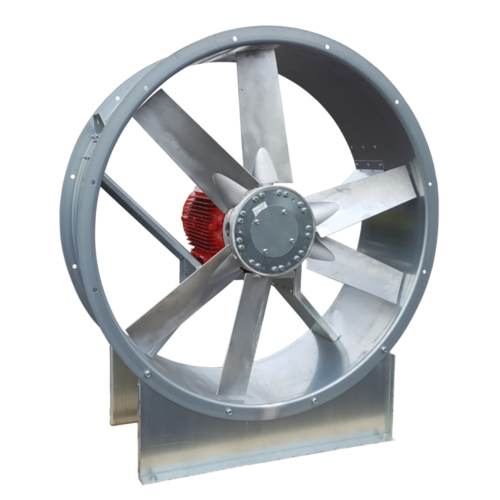

HELIONE No Clasificado F200-F400

Los ventiladores HELIONE deben conectarse al circuito de ventilación/desenfumage para evacuar el aire viciado y los humos al exterior.

Pueden controlarse por medio de una caja relé AXONE o una caja parking.

• conformidades:
  • clasificación F400-120 y F200-120,
  • conformidad CE: 1812-CPR-1623.

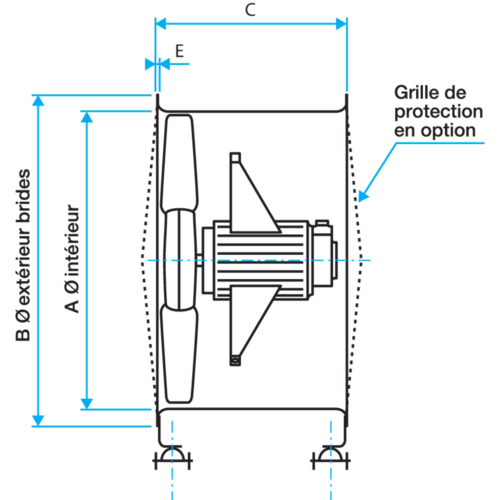

• Ø355 a Ø1250 mm, para Ø superior: consúltenos.
• caudales de 1500 a 120 000 m³/h para presiones de 100 a 600 Pa,
• hélices:
  • compuestas por varias palas de aluminio,
  • montadas en un buje de aluminio,
  • ángulo de bloqueo determinado en función del punto de funcionamiento.
• palas: radiografiadas unitariamente con rayos X antes del montaje para comprobar la buena calidad del material,
• camisas:
  • formadas a partir de una placa metálica,
  • bordes plegados integrados y perforados para las conexiones,
  • estándar = camisa corta; camisa larga opcional.
• brazos de fijación del motor: galvanizados en caliente para una buena resistencia a la corrosión,
• motores:
  • de pedestal,
  • 4 polos o 4/8 polos (2 polos bajo solicitud),
  • IP55, clase de aislamiento F de serie,
  • temperatura de utilización: –20/50 °C,
  • motor de 60 Hz: consultar.

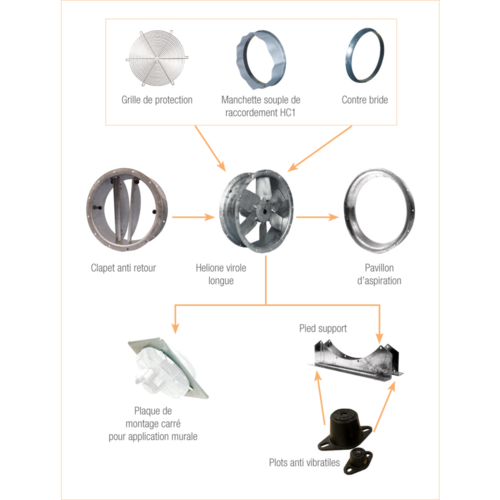

• accesorios de instalación:
  • manguito flexible,
  • contrabrida de acero galvanizado para conectar el Helione a un conducto circular,
  • placa cuadrada de acero galvanizado para fijar el Helione en aplique de pared,
  • pies soporte (×2) de acero galvanizado para fijar el Helione,
  • soportes antivibratorios (×4) para fijar debajo de los pies soporte,
  • compuerta antirretorno: circular, 2 lamas de acero galvanizado,
  • pabellón de aspiración: mejora de las prestaciones aeráulicas y acústicas.
• accesorios eléctricos:
  • interruptor de proximidad,
  • presostato,
  • caja relé ➡ ver «AXONE».
  • caja parking hábitat
• opciones disponibles:
  • camisa larga,

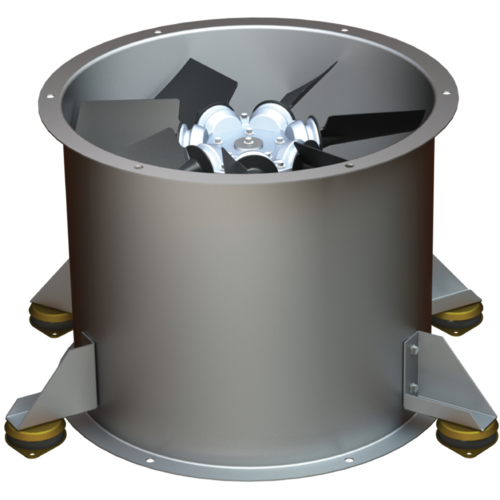

  • cartelas para montaje vertical,
  • caja de bornes externa precableada,
  • acabado orilla del mar / entorno agresivo: galvanización en caliente, pintura en polvo epoxi, inox.

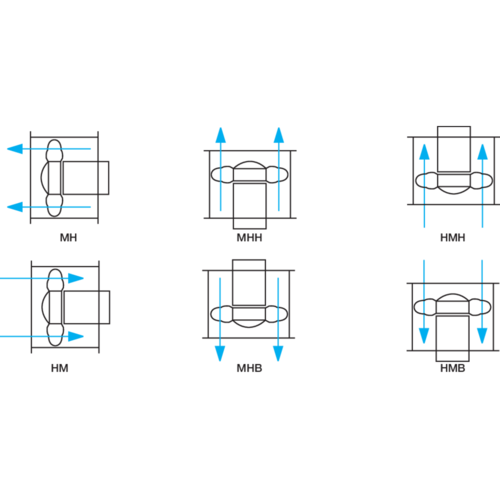

• horizontal en el suelo y en aplique contra una pared; opciones indispensables:
  • placa cuadrada y pies / soportes antivibratorios, contrabridas y manguitos flexibles o rejilla si no existe conexión.
• horizontal en el suelo entre dos conductos; opciones indispensables:
  • pies y soportes antivibratorios, contrabridas y manguitos flexibles por ambos lados, camisa larga para el acceso al motor a través de la tapa de inspección.

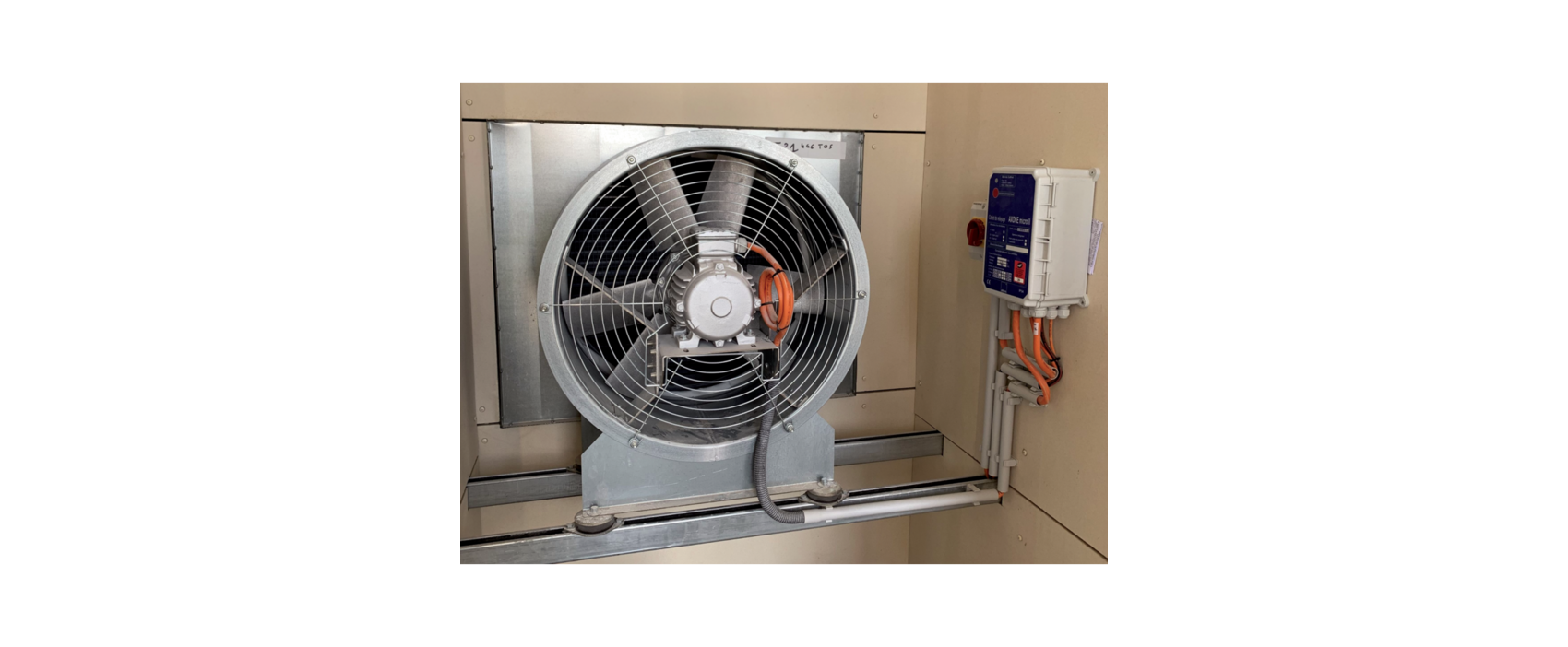

• horizontal fijado en aplique contra una pared; opciones indispensables:
  • placa cuadrada reforzada para fijación contra la pared, contrabrida y manguito flexible o rejilla si no existe conexión.
• vertical suspendido bajo losa o en el conducto; opciones indispensables:
  • rejilla de protección si el acceso es posible o si hay riesgos de aspiración de residuos,
  • camisa larga para el acceso al motor, en caso de conexión por ambos lados,
  • opción de cartela disponible.
