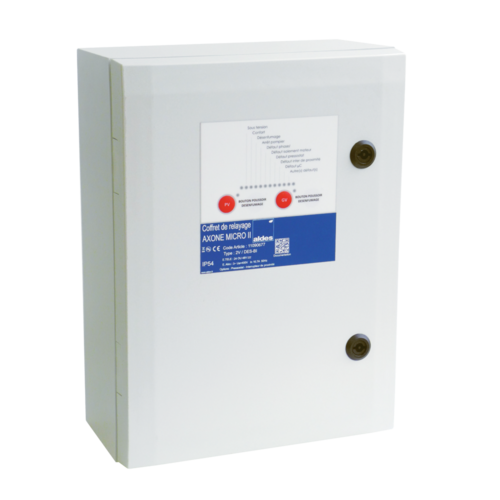

AXONE Micro III 2V/DES: 2 Velocidades desenfumaje

Por orden de la Central de Incendios, la AXONE Micro III 2V/DES acciona el ventilador en modo desenfumaje. Por orden del comando de paro bombero, lo detiene y lo configura en modo de fallo. A continuación, mediante el comando de rearme, lo configura en modo de espera.

• certificado NF,
• certificado IP54 por parte de un laboratorio independiente,
• desenfumaje con 2 velocidades únicamente,
• para motor de 2 velocidades trifásico de 400 V con bobinados independientes (BI) y acoplamiento Dahlander (DAH),
• 2 versiones:
  • caja básica,

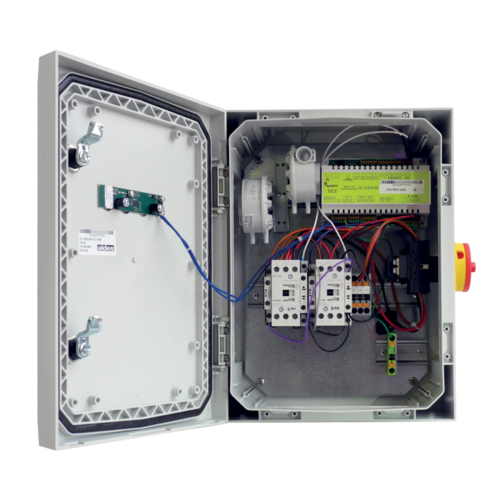

  • caja con un interruptor de proximidad y dos presostatos integrados (IPDP) en 16,7 A.
• visualización clara del estado y el posible fallo en la parte delantera, sin necesidad de abrir la caja,
• 2 botones pulsadores «desenfumaje» (baja/alta velocidad) en la cara delantera,
• 2 minibotones pulsadores en el interior de la caja:
  • simulación de una orden de paro bombero,
  • simulación de una orden de rearme.
• control de aislamiento de la línea después de la caja; ajuste de fábrica en 500 k,
• control de las fases «aguas arriba»: comprueba la presencia y la no inversión de las fases,
• memoriza el estado de la caja durante un corte de alimentación; cuando retorna la tensión, la caja recupera el estado inicial,

memorización y consulta de los 5 últimos fallos.

• especificidades con respecto a un motor de 1 velocidad:
  • dos líneas de potencia procedentes de la AXONE Micro hacia el motor: BPV y BGV,
  • dos líneas procedentes de la Central de Incendios para ordenar el desenfumaje a alta o baja velocidad: JPV y JGV,
  • un presostato adicional para obtener una posición de seguridad por velocidad: MPV y MGV,
  • un resumen de fallos adicional e independiente para obtener una información «de espera» por velocidad: NPV y NGV.
• memorización y lectura de los 5 últimos fallos,

• instalar la caja relé cerca del cuadro general de BT o cerca del ventilador.
• fijar la caja a la pared o al suelo, preferiblemente, con el soporte de azotea recomendado,
• para un montaje en exterior, utilizar el soporte de azotea,
• usar las patas de fijación a la pared en caso de fijación del soporte de azotea contra una pared.
