Salida de Tejado Estética: STE
Salida de tejado
Salida de Tejado Estética: STE
Salida de tejado
La salida de tejado estética ha sido diseñada para la VMC y el tratamiento de aire en viviendas colectivas y edificios terciarios.
Salida de Tejado Estética: STE

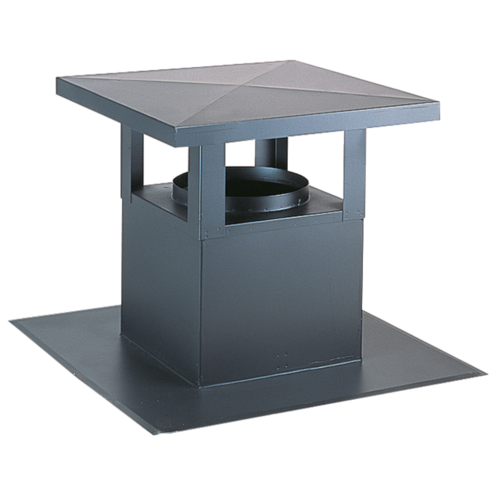

La salida de tejado estética ha sido diseñada para la VMC y el tratamiento de aire en viviendas colectivas y edificios terciarios. Puede utilizarse tanto en aportación de aire como en descarga de aire y también en evacuación de campana de cocina. De acero galvanizado, está disponible en 4 tamaños que van hasta el diámetro 630 mm , 4 modelos (panel acero / azotea / pizarra o teja) y disponible en 5 colores diferentes.
Los + productos

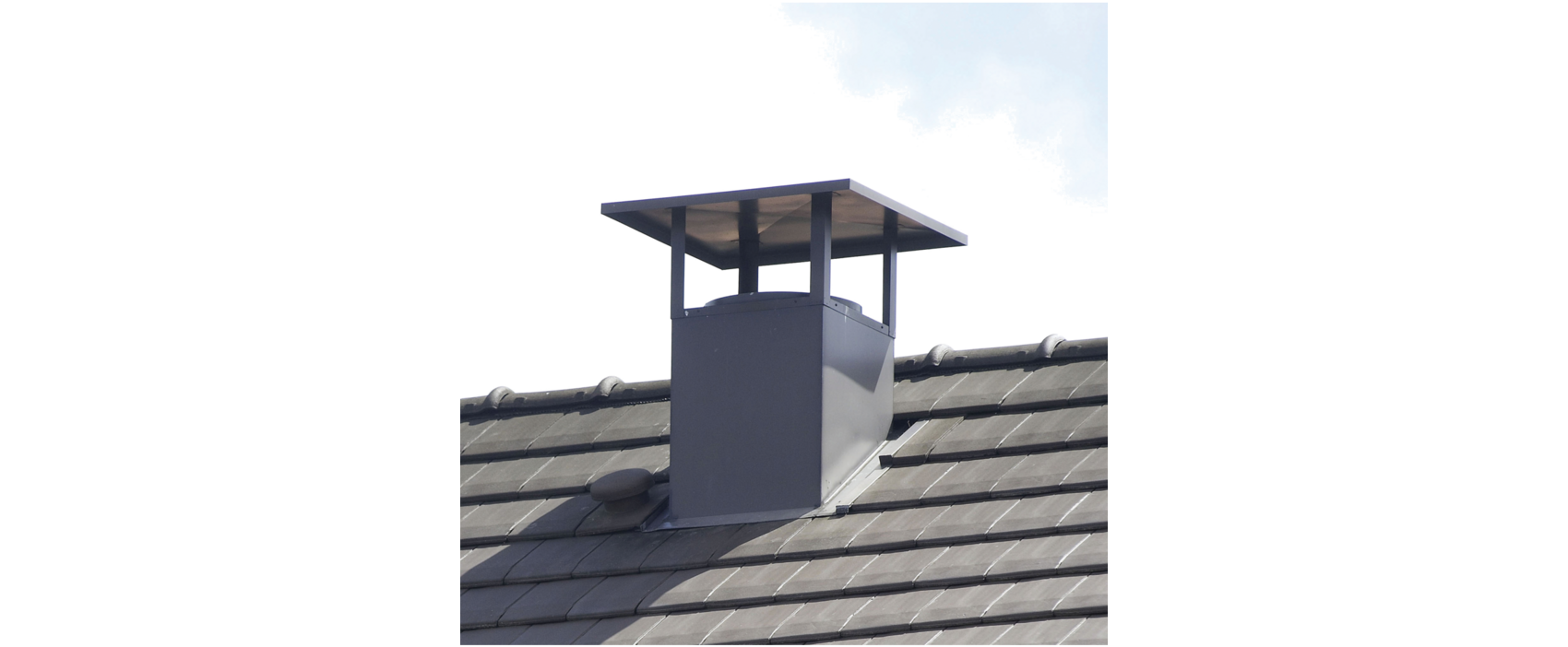

- estética idéntica a las chimeneas tradicionales,
- base y salida de tejado amovibles para facilitar el montaje (salvo modelo azotea),
- cuerpo de remate que integra el sistema de fijación del conducto.
- acero galvanizado conforme a la norma UNE EN 10346 garantizando la regularidad del revestimiento,
-
5 colores de pintura disponibles:
- negro,
- amaranto,
- ladrillo,
- ante,
- ocre.
- disponible en modelo panel acero / azotea / pizarra o teja.
-
a precisar en el pedido:
- la pendiente (en % o en grado) y el tipo de tejado,
- si panel acero: la marca, el modelo del panel acero,
- si tejas: el color del kit de estanqueidad,
- otra recubrimiento,
- el acabado (5 colores posibles).
-
montaje en seco sobre todo tipo de tejado:
- base de estanqueidad de aluminio extensible / elastómero para los tejados con tejas,
- base de estanqueidad de acero galvanizado para los tejados de pizarra o azotea,
- base de estanqueidad de acero galvanizado para los tejados con panel de acero revestido (modelo y dimensiones del panel de acero a precisar).
- la base es amovible para facilitar el montaje in situ (salvo en modelo azotea: monobloc),
- fijación por 4 patas atornilladas sobre el armazón,
- abrazadera de fijación del conducto de ventilación regulable para ajustarse a varios diámetros,
- para garantizar una mejor estanqueidad, prever una RCC o RPC para los conductos 125, 200, 250, 355, 400, 450, 560.
| Materia del aislante |
|---|

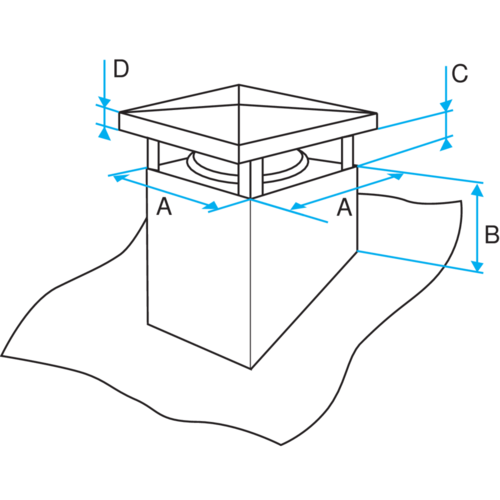

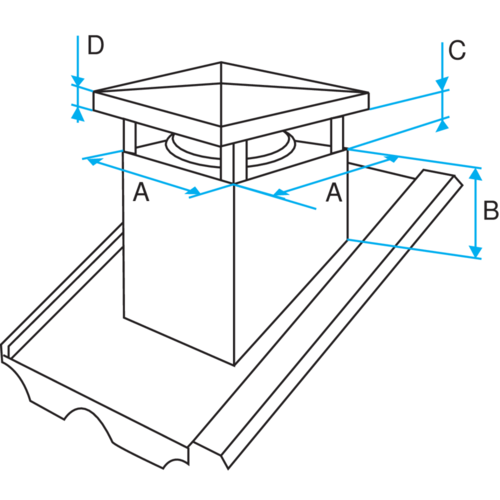

| Referencias | Ø D MÁX (mm) | Ø D MÍN (mm) | Ø salida (mm) | Sección A (mm x mm) | Sección B (mm) | Sección C (mm) | Sección D (mm) |
|---|---|---|---|---|---|---|---|
| 11030130 - SALIDA 125-160 TEJ. PANEL ACERO/AZOTEA/PIZARRA | 160 |
125 |
160 |
200 x 200 |
160 |
110 |
20 |
| 11030133 - SALIDA 200-315 TEJ. PANEL ACERO/AZOTEA/PIZARRA | 315 |
200 |
315 |
370 x 370 |
200 |
240 |
35 |
| 11030135 - SALIDA 355-500 TEJ. PANEL ACERO/AZOTEA/PIZARRA | 500 |
355 |
500 |
600 x 600 |
350 |
340 |
35 |
| 11030136 - SALIDA 560-630 TEJ. PANEL ACERO/AZOTEA/PIZARRA | 630 |
560 |
630 |
700 x 700 |
400 |
415 |
35 |
| 11030137 - SAL. TEJADO 125-160 TEJA + KIT DE ESTANQUEIDAD | 160 |
125 |
160 |
200 x 200 |
160 |
110 |
20 |
| 11030140 - SAL. TEJADO 200-315 TEJA + KIT DE ESTANQUEIDAD | 315 |
200 |
315 |
370 x 370 |
200 |
240 |
35 |
| 11030142 - SAL. TEJADO 355-500 TEJA + KIT DE ESTANQUEIDAD | 500 |
355 |
500 |
600 x 600 |
350 |
340 |
35 |
| 11030143 - SAL. TEJADO 560-630 TEJA + KIT DE ESTANQUEIDAD | 630 |
560 |
630 |
700 x 700 |
400 |
415 |
35 |
