El pantalón simple 90° permite asegurar la confluencia de 2 ramales de red galvanizada a 90° la una de la otra en el plano.
Pantalón Simple a 90°: CS 90°
El pantalón simple 90° permite asegurar la confluencia de 2 ramales de red galvanizada a 90° la una de la otra en el plano. Su forma aeráulica permite limitar considerablemente las pérdidas de carga, sobre todo, en impulsión.
- gama disponible del diámetro 80 al diámetro 900,
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- clasificación al fuego M0.
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- fijación al conducto por realizar con tornillos autotaladrantes (4 a 6 según diámetro).
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |

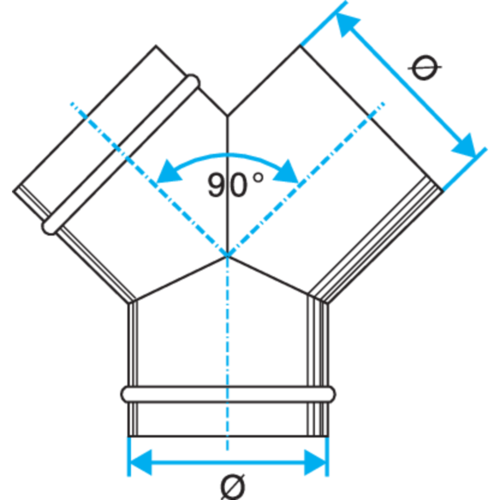

| Referencias | Ø (mm) | Ø A (mm) |
|---|---|---|
| 11093821 - CS 90° GALVA - D560 | 560 |
560 |
| 11093822 - CS 90° GALVA - D710 | 710 |
710 |
| 11093823 - CS 90° GALVA - D900 | 900 |
900 |
| 11093081 - CS 90° GALVA - D80 | 80 |
80 |
| 11093082 - CS 90° GALVA - D100 | 100 |
100 |
| 11093083 - CS 90° GALVA - D125 | 125 |
125 |
| 11093085 - CS 90° GALVA - D160 | 160 |
160 |
| 11093086 - CS 90° GALVA - D200 | 200 |
200 |
| 11093087 - CS 90° GALVA - D250 | 250 |
250 |
| 11093088 - CS 90° GALVA - D315 | 315 |
315 |
| 11093089 - CS 90° GALVA - D355 | 355 |
355 |
| 11093090 - CS 90° GALVA - D400 | 400 |
400 |
| 11093091 - CS 90° GALVA - D450 | 450 |
450 |
| 11093092 - CS 90° GALVA - D500 | 500 |
500 |
| 11093093 - CS 90° GALVA - D630 | 630 |
630 |
| 11093094 - CS 90° GALVA - D800 | 800 |
800 |
| Clasificación al fuego |
|---|
| M0 |
