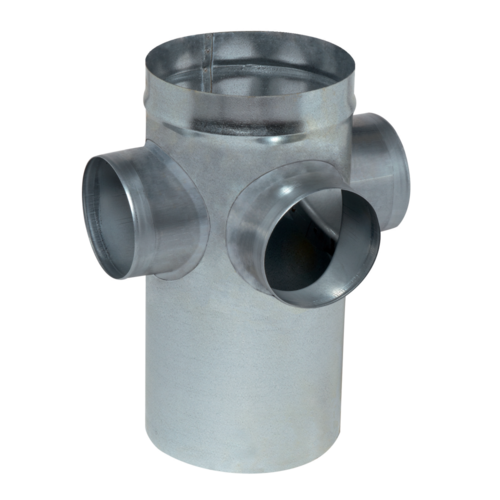

Colector Conexión de Planta: CRE estándar
Manguito
Colector Conexión de Planta: CRE estándar
Colector Conexión de Planta: CRE estándar
La CRE estándar permite conectar de 1 a 4 injertos de diámetro 125 en la columna vertical. Garantiza un montaje sin fugas ni pérdidas de carga excesivas a nivel de los injertos. La CRE con juntas se utiliza como complemento de los elementos de planta (2,47m).
Los + productos
- injerto premontado en fábrica: ningún riesgo de fuga,
- simplicidad de montaje: la parte baja del CRE se desliza en el conducto para ajustarse.
- gama disponible del diámetro 125 al diámetro 630,
-
altura:
- H = 400 mm para Ø ≤ 250,
- H = 415 mm para Ø ≥ 315.

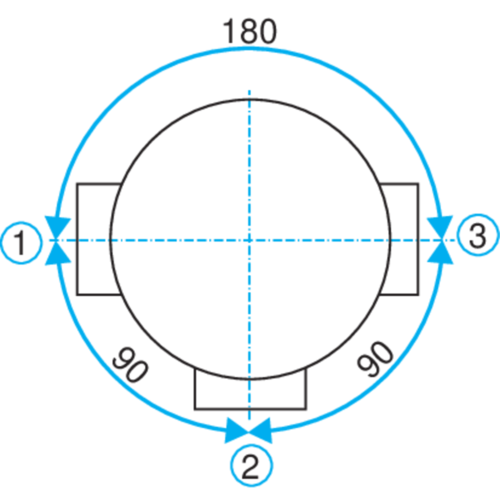

- de 1 a 4 injerto(s) en Ø125,
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- clasificación al fuego M0.
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- fijación al conducto por realizar con tornillos autotaladrantes (4 a 6 según diámetro).
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |

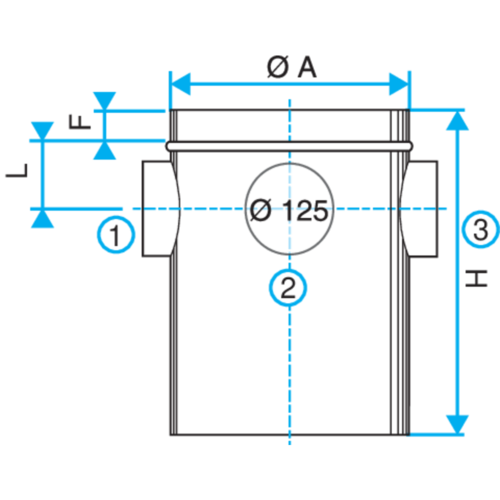

| Referencias | H (mm) | Ø (mm) | Ø A (mm) | Ø B (mm) | Ø CRE (mm) |
|---|---|---|---|---|---|
| 11093700 - CRE GAL.D160 1/125 | 400 |
125 |
160 |
125 |
125 |
| 11093702 - CRE GAL.D160 1-3/125 | 400 |
125 |
160 |
125 |
125 |
| 11093704 - CRE GAL.D160 1-2/125 | 400 |
125 |
160 |
125 |
125 |
| 11093707 - CRE GAL.D160 1-2-3/125 | 400 |
160 |
160 |
125 |
125 |
| 11093711 - CRE GAL.D200 1/125 | 400 |
160 |
200 |
125 |
125 |
| 11093713 - CRE GAL.D200 1-3/125 | 400 |
160 |
200 |
125 |
125 |
| 11093715 - CRE GAL.D200 1-2/125 | 400 |
160 |
200 |
125 |
125 |
| 11093718 - CRE GAL.D200 1-2-3/125 | 400 |
200 |
200 |
125 |
125 |
| 11093722 - CRE GAL.D250 1/125 | 400 |
200 |
250 |
125 |
125 |
| 11093724 - CRE GAL.D250 1-3/125 | 400 |
200 |
250 |
125 |
125 |
| 11093726 - CRE GAL.D250 1-2/125 | 400 |
200 |
250 |
125 |
125 |
| 11093729 - CRE GAL.D250 1-2-3/125 | 400 |
250 |
250 |
125 |
125 |
| 11093733 - CRE GAL.D250 1-2-3-4/125 | 400 |
250 |
250 |
125 |
125 |
| 11093735 - CRE GAL.D315 1/125 | 400 |
250 |
315 |
125 |
125 |
| 11093737 - CRE GAL.D315 1-3/125 | 400 |
250 |
315 |
125 |
125 |
| 11093739 - CRE GAL.D315 1-2/125 | 400 |
250 |
315 |
125 |
125 |
| 11093742 - CRE GAL.D315 1-2-3/125 | 415 |
315 |
315 |
125 |
125 |
| 11093746 - CRE GAL.D315 1-2-3-4/125 | 415 |
315 |
315 |
125 |
125 |
| 11093748 - CRE GAL.D355 1/125 | 415 |
315 |
355 |
125 |
125 |
| 11093750 - CRE GAL.D355 1-3/125 | 415 |
315 |
355 |
125 |
125 |
| 11093752 - CRE GAL.D355 1-2/125 | 415 |
315 |
355 |
125 |
125 |
| 11093755 - CRE GAL.D355 1-2-3/125 | 415 |
355 |
355 |
125 |
125 |
| 11093759 - CRE GAL.D355 1-2-3-4/125 | 415 |
355 |
355 |
125 |
125 |
| 11093761 - CRE GAL.D400 1/125 | 415 |
355 |
400 |
125 |
125 |
| 11093763 - CRE GAL.D400 1-3/125 | 415 |
355 |
400 |
125 |
125 |
| 11093765 - CRE GAL.D400 1-2/125 | 415 |
355 |
400 |
125 |
125 |
| 11093768 - CRE GAL.D400 1-2-3/125 | 415 |
400 |
400 |
125 |
125 |
| 11093772 - CRE GAL.D400 1-2-3-4/125 | 415 |
400 |
400 |
125 |
125 |
| 11093774 - CRE GAL.D500 1/125 | 415 |
400 |
500 |
125 |
125 |
| 11093776 - CRE GAL.D500 1-3/125 | 415 |
400 |
500 |
125 |
125 |
| 11093778 - CRE GAL.D500 1-2/125 | 415 |
400 |
500 |
125 |
125 |
| 11093781 - CRE GAL.D500 1-2-3/125 | 415 |
500 |
500 |
125 |
125 |
| 11093787 - CRE GAL.D630 1/125 | 415 |
500 |
630 |
125 |
125 |
| 11093794 - CRE GAL.D630 1-2-3/125 | 415 |
630 |
630 |
125 |
125 |
| 11093798 - CRE GAL.D630 1-2-3-4/125 | 415 |
500 |
630 |
125 |
125 |
| 11093897 - CRE GAL.D125 1-3/125 | 415 |
500 |
125 |
125 |
125 |
| 11093898 - CRE GAL.D125 1-2/125 | 415 |
630 |
125 |
125 |
125 |
| 11093899 - CRE GAL.D125 1/125 | 415 |
630 |
125 |
125 |
125 |
| 11093762 - CRE GAL.D450 1/125 | 450 |
125 |
|||
| 11093764 - CRE GAL.D450 1-3/125 | 450 |
125 |
|||
| 11093766 - CRE GAL.D450 1-2/125 | 450 |
125 |
|||
| 11093773 - CRE GAL.D450 1-2-3-4/125 | 450 |
125 |
| Referencias | Clasificación al fuego |
|---|---|
| 11093700 - CRE GAL.D160 1/125 | M0 |
| 11093702 - CRE GAL.D160 1-3/125 | M0 |
| 11093704 - CRE GAL.D160 1-2/125 | M0 |
| 11093707 - CRE GAL.D160 1-2-3/125 | M0 |
| 11093711 - CRE GAL.D200 1/125 | M0 |
| 11093713 - CRE GAL.D200 1-3/125 | M0 |
| 11093715 - CRE GAL.D200 1-2/125 | M0 |
| 11093718 - CRE GAL.D200 1-2-3/125 | M0 |
| 11093722 - CRE GAL.D250 1/125 | M0 |
| 11093724 - CRE GAL.D250 1-3/125 | M0 |
| 11093726 - CRE GAL.D250 1-2/125 | M0 |
| 11093729 - CRE GAL.D250 1-2-3/125 | M0 |
| 11093733 - CRE GAL.D250 1-2-3-4/125 | M0 |
| 11093735 - CRE GAL.D315 1/125 | M0 |
| 11093737 - CRE GAL.D315 1-3/125 | M0 |
| 11093739 - CRE GAL.D315 1-2/125 | M0 |
| 11093742 - CRE GAL.D315 1-2-3/125 | M0 |
| 11093746 - CRE GAL.D315 1-2-3-4/125 | M0 |
| 11093748 - CRE GAL.D355 1/125 | M0 |
| 11093750 - CRE GAL.D355 1-3/125 | M0 |
| 11093752 - CRE GAL.D355 1-2/125 | M0 |
| 11093755 - CRE GAL.D355 1-2-3/125 | M0 |
| 11093759 - CRE GAL.D355 1-2-3-4/125 | M0 |
| 11093761 - CRE GAL.D400 1/125 | M0 |
| 11093763 - CRE GAL.D400 1-3/125 | M0 |
| 11093765 - CRE GAL.D400 1-2/125 | M0 |
| 11093768 - CRE GAL.D400 1-2-3/125 | M0 |
| 11093772 - CRE GAL.D400 1-2-3-4/125 | M0 |
| 11093774 - CRE GAL.D500 1/125 | M0 |
| 11093776 - CRE GAL.D500 1-3/125 | M0 |
| 11093778 - CRE GAL.D500 1-2/125 | M0 |
| 11093781 - CRE GAL.D500 1-2-3/125 | M0 |
| 11093787 - CRE GAL.D630 1/125 | M0 |
| 11093794 - CRE GAL.D630 1-2-3/125 | M0 |
| 11093798 - CRE GAL.D630 1-2-3-4/125 | M0 |
| 11093897 - CRE GAL.D125 1-3/125 | M0 |
| 11093898 - CRE GAL.D125 1-2/125 | M0 |
| 11093899 - CRE GAL.D125 1/125 | M0 |
| 11093762 - CRE GAL.D450 1/125 | |
| 11093764 - CRE GAL.D450 1-3/125 | |
| 11093766 - CRE GAL.D450 1-2/125 | |
| 11093773 - CRE GAL.D450 1-2-3-4/125 |
