La caja injerto permite unir y hacer accesible la red colectora vertical y la red horizontal.
Caja Injerto: CP

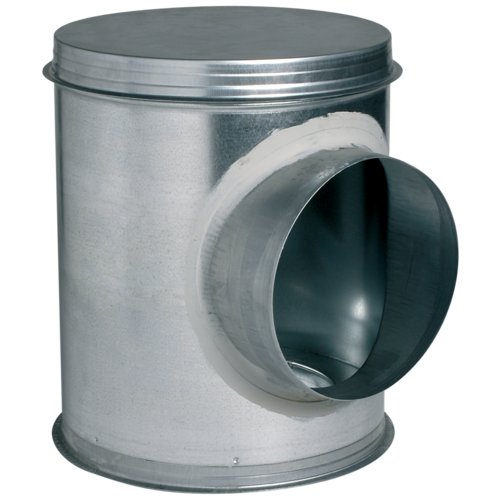

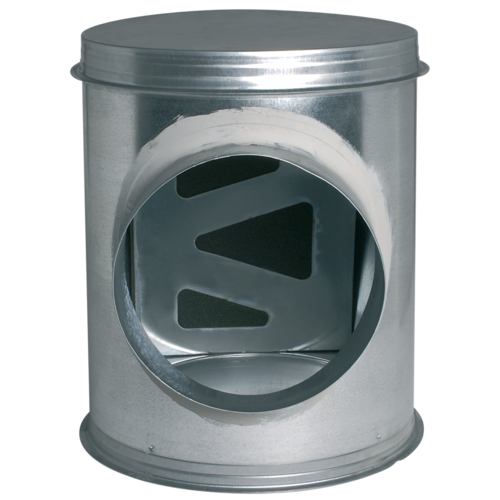

La caja injerto (o Te-remate) es un accesorio aeráulico de acero galvanizado que permite unir la red colectora vertical y la red horizontal asegurando al mismo tiempo, conforme a las exigencias de los DTU 68.1 y 68.2, la accesibilidad a la columna vertical y a la red horizontal. Es específica para las columnas que desembocan en bajo cubierta o en azoteas de locales terciarios y viviendas colectivas cuyo realzado de estanqueidad se realiza antes de la colocación de la caja injerto (>95 % de los casos). La caja injerto está equipada con un bordón de retención en el cuerpo de la caja para mantener la tapa en posición estable y limitar así el riesgo de fugas.
Los + productos
- accesibilidad a la columna mantenida.
- gama disponible del diámetro 125 al diámetro 500,
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- material conforme con las exigencias del DTU 68.3: 2013-06 P1-1: «Instalaciones de Ventilación Mecánica»,
- clasificación al fuego M0.
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- la fijación con el conducto debe realizarse con tornillos autotaladrantes (4 a 6 según diámetro),
- si el realzado de estanqueidad se realiza después de la colocación de la caja injerto, se utilizará un CPT o un CPT2A,
- montaje con un Forro paso de Azotea: FT.
| Referencias | Material principal | Materia del aislante |
|---|---|---|
| 11093628 - CP GALVA - D400/560 | Acero galvanizado |
|
| 11093601 - CP GALVA - D160/250 | Acero galvanizado |
|
| 11093602 - CP GALVA - D200/315 | Acero galvanizado |
|
| 11093603 - CP GALVA - D250/355 | Acero galvanizado |
|
| 11093604 - CP GALVA - D315/400 | Acero galvanizado |
|
| 11093605 - CP GALVA - D355/500 | Acero galvanizado |
|
| 11093607 - CP GALVA - D500/630 | Acero galvanizado |
|
| 11093608 - CP GALVA - D450/630 | Acero galvanizado |
|
| 11093609 - CP GALVA - D125/200 | Acero galvanizado |
|
| 11098420 | Acero galvanizado |
|
| 11098422 | ||
| 11098423 | ||
| 11098424 | ||
| 11098426 | ||
| 11098427 | ||
| 11098428 | ||
| 11098430 | ||
| 11098431 | ||
| 11098432 | ||
| 11098433 | ||
| 11098434 | ||
| 11098436 | ||
| 11098437 | ||
| 11098438 |

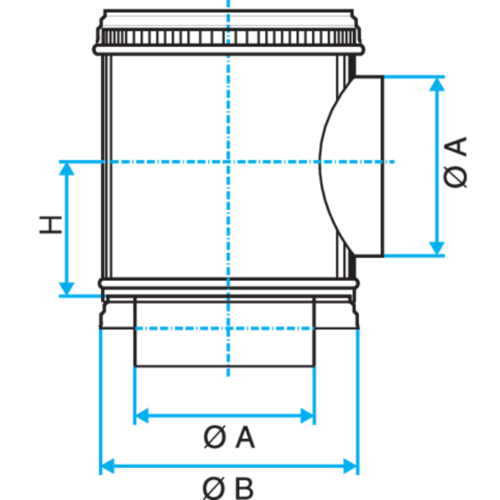

| Referencias | L (mm) | Ø A (mm) | Ø B (mm) | Peso (kg) |
|---|---|---|---|---|
| 11093628 - CP GALVA - D400/560 | 650 |
400 |
560 |
10,1 |
| 11093601 - CP GALVA - D160/250 | 320 |
160 |
250 |
1,9 |
| 11093602 - CP GALVA - D200/315 | 350 |
200 |
315 |
2,6 |
| 11093603 - CP GALVA - D250/355 | 400 |
250 |
355 |
5,0 |
| 11093604 - CP GALVA - D315/400 | 400 |
315 |
400 |
4,9 |
| 11093605 - CP GALVA - D355/500 | 650 |
355 |
500 |
8,2 |
| 11093607 - CP GALVA - D500/630 | 650 |
500 |
630 |
15 |
| 11093608 - CP GALVA - D450/630 | 650 |
450 |
630 |
13 |
| 11093609 - CP GALVA - D125/200 | 285 |
125 |
200 |
1,4 |
| 11098420 | ||||
| 11098422 | ||||
| 11098423 | ||||
| 11098424 | ||||
| 11098426 | ||||
| 11098427 | ||||
| 11098428 | ||||
| 11098430 | ||||
| 11098431 | ||||
| 11098432 | ||||
| 11098433 | ||||
| 11098434 | ||||
| 11098436 | ||||
| 11098437 | ||||
| 11098438 |
| Referencias | Clasificación al fuego |
|---|---|
| 11093628 - CP GALVA - D400/560 | M0 |
| 11093601 - CP GALVA - D160/250 | M0 |
| 11093602 - CP GALVA - D200/315 | M0 |
| 11093603 - CP GALVA - D250/355 | M0 |
| 11093604 - CP GALVA - D315/400 | M0 |
| 11093605 - CP GALVA - D355/500 | M0 |
| 11093607 - CP GALVA - D500/630 | M0 |
| 11093608 - CP GALVA - D450/630 | M0 |
| 11093609 - CP GALVA - D125/200 | M0 |
