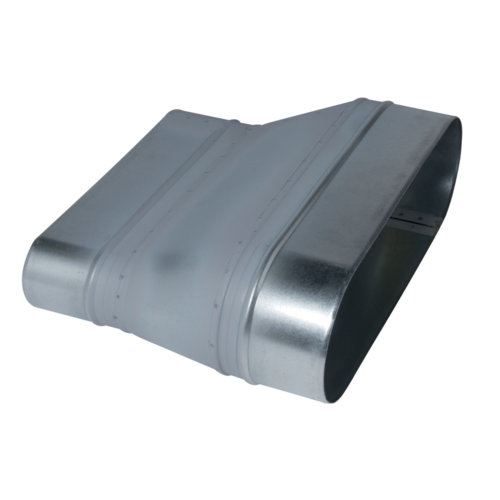

Reducción Oblonga Tangencial sobre Cara Plana: ROTP
Manguito
Reducción Oblonga Tangencial sobre Cara Plana: ROTP
Manguito
La ROTP permite conectar dos conductos oblongos de secciones diferentes al mismo tiempo que se conserva una red lineal y plana, sin pérdida de espacio hacia la parte inferior.
Reducción Oblonga Tangencial sobre Cara Plana: ROTP
La reducción oblonga tangencial sobre cara plana permite conectar dos conductos oblongos de secciones diferentes al mismo tiempo que se conserva una red lineal y plana, sin pérdida de espacio hacia la parte inferior.
Los + productos
- pequeñas dimensiones para grandes caudales,
- buena estanqueidad y pérdidas de carga controladas,
- montaje y mantenimiento sencillos (sin ángulo muerto).
- gama dimensional estandarizada (20 secciones oblongas),
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- clasificación al fuego M0.
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- fijación al conducto por realizar con tornillos autotaladrantes (4 a 6 según diámetro).
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |

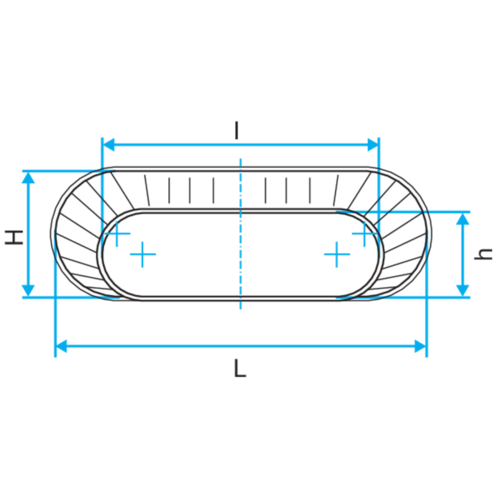

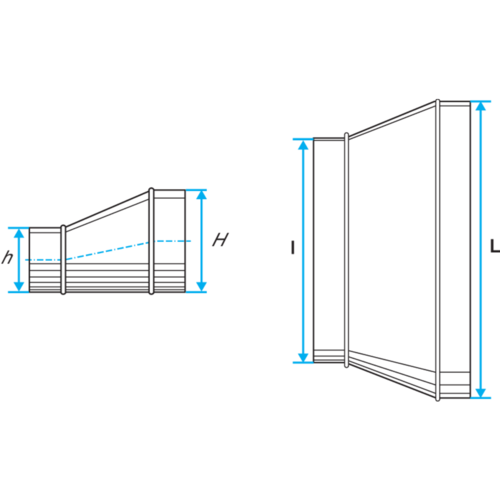

| Referencias | H (mm) | L (mm) |
|---|---|---|
| 11064231 - ROTP GALVA - 350x100 / 360x80 | 100 |
350 |
| 11064232 - ROTP GALVA - 450x100 / 360x80 | 100 |
450 |
| 11064234 - ROTP GALVA - 410x165 / 360x80 | 165 |
410 |
| 11064235 - ROTP GALVA - 410x165 / 350x100 | 165 |
410 |
| 11064236 - ROTP GALVA - 410x165 / 450x100 | 165 |
410 |
| 11064237 - ROTP GALVA - 475x165 / 350x100 | 165 |
475 |
| 11064238 - ROTP GALVA - 475x165 / 450x100 | 165 |
475 |
| 11064240 - ROTP GALVA - 545x165 / 350x100 | 165 |
545 |
| 11064241 - ROTP GALVA - 545x165 / 450x100 | 165 |
545 |
| 11064244 - ROTP GALVA - 700x165 / 450x100 | 165 |
700 |
| 11064248 - ROTP GALVA - 515x215 / 450x100 | 215 |
515 |
| 11064249 - ROTP GALVA - 515x215 / 410x165 | 215 |
515 |
| 11064250 - ROTP GALVA - 515x215 / 475x165 | 215 |
515 |
| 11064251 - ROTP GALVA - 515x215 / 545x165 | 215 |
515 |
| 11064252 - ROTP GALVA - 515x215 / 700x165 | 215 |
515 |
| 11064253 - ROTP GALVA - 675x215 / 410x165 | 215 |
675 |
| 11064254 - ROTP GALVA - 675x215 / 475x165 | 215 |
675 |
| 11064255 - ROTP GALVA - 675x215 / 545x165 | 215 |
675 |
| 11064256 - ROTP GALVA - 675x215 / 700x165 | 215 |
675 |
| 11064258 - ROTP GALVA - 880x215 / 545x165 | 215 |
880 |
| 11064259 - ROTP GALVA - 880x215 / 700x165 | 215 |
880 |
| 11064262 - ROTP GALVA - 645x265 / 475x165 | 265 |
645 |
| 11064263 - ROTP GALVA - 645x265 / 545x165 | 265 |
645 |
| 11064264 - ROTP GALVA - 645x265 / 700x165 | 265 |
645 |
| 11064265 - ROTP GALVA - 645x265 / 515x215 | 265 |
645 |
| 11064266 - ROTP GALVA - 645x265 / 675x215 | 265 |
645 |
| 11064267 - ROTP GALVA - 645x265 / 880x215 | 265 |
645 |
| 11064268 - ROTP GALVA - 850x265 / 545x165 | 265 |
850 |
| 11064269 - ROTP GALVA - 850x265 / 700x165 | 265 |
850 |
| 11064270 - ROTP GALVA - 850x265 / 515x215 | 265 |
850 |
| 11064271 - ROTP GALVA - 850x265 / 675x215 | 265 |
850 |
| 11064272 - ROTP GALVA - 850x265 / 620x320 | 265 |
850 |
| 11064273 - ROTP GALVA - 850x265 / 880x215 | 265 |
850 |
| 11064275 - ROTP GALVA - 975x265 / 700x165 | 265 |
975 |
| 11064276 - ROTP GALVA - 975x265 / 515x215 | 265 |
975 |
| 11064277 - ROTP GALVA - 975x265 / 675x215 | 265 |
975 |
| 11064279 - ROTP GALVA - 975x265 / 880x215 | 265 |
975 |
| 11064280 - ROTP GALVA - 975x265 / 620x320 | 265 |
975 |
| 11064282 - ROTP GALVA - 620x320 / 545x165 | 320 |
620 |
| 11064284 - ROTP GALVA - 620x320 / 515x215 | 320 |
620 |
| 11064285 - ROTP GALVA - 620x320 / 675x215 | 320 |
620 |
| 11064286 - ROTP GALVA - 620x320 / 645x265 | 320 |
620 |
| 11064287 - ROTP GALVA - 620x320 / 880x215 | 320 |
620 |
| 11064288 - ROTP GALVA - 820x320 / 700x165 | 320 |
820 |
| 11064289 - ROTP GALVA - 820x320 / 675x215 | 320 |
820 |
| 11064290 - ROTP GALVA - 820x320 / 645x265 | 320 |
820 |
| 11064291 - ROTP GALVA - 820x320 / 880x215 | 320 |
820 |
| 11064293 - ROTP GALVA - 820x320 / 850x265 | 320 |
820 |
| 11064294 - ROTP GALVA - 820x320 / 975x265 | 320 |
820 |
| 11064295 - ROTP GALVA - 950x320 / 645x265 | 320 |
950 |
| 11064296 - ROTP GALVA - 950x320 / 880x215 | 320 |
950 |
| 11064298 - ROTP GALVA - 950x320 / 850x265 | 320 |
950 |
| 11064299 - ROTP GALVA - 950x320 / 975x265 | 320 |
950 |
| 11064307 - ROTP GALVA - 895x415 / 880x215 | 415 |
895 |
| 11064309 - ROTP GALVA - 895x415 / 975x265 | 415 |
895 |
| 11064310 - ROTP GALVA - 895x415 / 820x320 | 415 |
895 |
| 11064311 - ROTP GALVA - 895x415 / 950x320 | 415 |
895 |
| 11066390 - ROTP GALVA - 325x130 / 360x80 | 130 |
325 |
| 11066391 - ROTP GALVA - 325x130 / 350x100 | 130 |
325 |
| 11066392 - ROTP GALVA - 325x130 / 450x100 | 130 |
325 |
| 11066393 - ROTP GALVA - 425x130 / 360x80 | 130 |
425 |
| 11066394 - ROTP GALVA - 425x130 / 350x100 | 130 |
425 |
| 11066395 - ROTP GALVA - 425x130 / 450x100 | 130 |
425 |
| 11066396 - ROTP GALVA - 490x130 / 360x80 | 130 |
490 |
| 11066397 - ROTP GALVA - 490x130 / 350x100 | 130 |
490 |
| 11066398 - ROTP GALVA - 490x130 / 450x100 | 130 |
490 |
| 11066399 - ROTP GALVA - 410x165 / 325x130 | 165 |
410 |
| 11066400 - ROTP GALVA - 410x165 / 425x130 | 165 |
410 |
| 11066401 - ROTP GALVA - 410x165 / 490x130 | 165 |
410 |
| 11066402 - ROTP GALVA - 475x165 / 325x130 | 165 |
475 |
| 11066403 - ROTP GALVA - 475x165 / 425x130 | 165 |
475 |
| 11066404 - ROTP GALVA - 475x165 / 490x130 | 165 |
475 |
| 11066405 - ROTP GALVA - 545x165 / 325x130 | 165 |
545 |
| 11066406 - ROTP GALVA - 545x165 / 425x130 | 165 |
545 |
| 11066407 - ROTP GALVA - 545x165 / 490x130 | 165 |
545 |
| 11066408 - ROTP GALVA - 700x165 / 325x130 | 165 |
700 |
| 11066409 - ROTP GALVA - 700x165 / 425x130 | 165 |
700 |
| 11066410 - ROTP GALVA - 700x165 / 490x130 | 165 |
700 |
| 11066411 - ROTP GALVA - 515x215 / 325x130 | 215 |
515 |
| 11066412 - ROTP GALVA - 515x215 / 425x130 | 215 |
515 |
| 11066413 - ROTP GALVA - 515x215 / 490x130 | 215 |
515 |
| 11066414 - ROTP GALVA - 675x215 / 325x130 | 215 |
675 |
| 11066416 - ROTP GALVA - 675x215 / 490x130 | 215 |
675 |
| 11066417 - ROTP GALVA - 880x215 / 425x130 | 215 |
880 |
| 11066418 - ROTP GALVA - 880x215 / 490x130 | 215 |
880 |
| 11066420 - ROTP GALVA - 645x265 / 490x130 | 265 |
645 |
| 11066421 - ROTP GALVA - 850x265 / 425x130 | 265 |
850 |
| 11066422 - ROTP GALVA - 850x265 / 490x130 | 265 |
850 |
| 11066424 - ROTP GALVA - 620x320 / 490x130 | 320 |
620 |
| Clasificación al fuego |
|---|
| M0 |
