Reducción Oblonga Cilíndrica Tangencial sobre Cara Plana: ROCTP
Manguito
La ROCTP permite conectar una red oblonga a una red circular al mismo tiempo que se conserva una red lineal y plana, sin pérdida de espacio hacia la parte inferior.

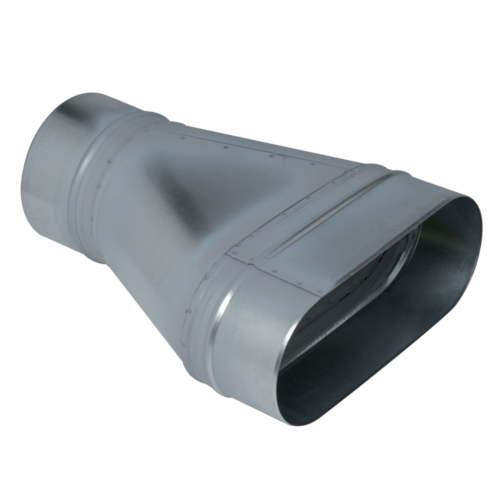

Reducción Oblonga Cilíndrica Tangencial sobre Cara Plana: ROCTP
La reducción oblonga cilíndrica tangencial sobre cara plana permite conectar una red oblonga a una red circular al mismo tiempo que se conserva una red lineal y plana, sin pérdida de espacio hacia la parte inferior.
Los + productos
- pequeñas dimensiones para grandes caudales,
- buena estanqueidad y pérdidas de carga controladas,
- montaje y mantenimiento sencillos (sin ángulo muerto).
- gama dimensional estandarizada (20 secciones oblongas),
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- clasificación al fuego M0.
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- fijación al conducto por realizar con tornillos autotaladrantes (4 a 6 según diámetro).
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |
| Referencias | H (mm) | L (mm) | Ø (mm) | Ø B (mm) |
|---|---|---|---|---|
| 11063961 - ROCTP GALVA - 360x80 - D125 | 80 |
360 |
125 |
125 |
| 11063962 - ROCTP GALVA - 360x80 - D160 | 80 |
360 |
160 |
160 |
| 11063963 - ROCTP GALVA - 360x80 - D200 | 80 |
360 |
200 |
200 |
| 11063964 - ROCTP GALVA - 350x100 - D160 | 100 |
350 |
160 |
160 |
| 11063965 - ROCTP GALVA - 350x100 - D200 | 100 |
350 |
200 |
200 |
| 11063966 - ROCTP GALVA - 350x100 - D250 | 100 |
350 |
250 |
250 |
| 11063967 - ROCTP GALVA - 450x100 - D160 | 100 |
450 |
160 |
160 |
| 11063968 - ROCTP GALVA - 450x100 - D200 | 100 |
450 |
200 |
200 |
| 11063969 - ROCTP GALVA - 450x100 - D250 | 100 |
450 |
250 |
250 |
| 11063970 - ROCTP GALVA - 410x165 - D200 | 165 |
410 |
200 |
200 |
| 11063971 - ROCTP GALVA - 410x165 - D250 | 165 |
410 |
250 |
250 |
| 11063972 - ROCTP GALVA - 410x165 - D315 | 165 |
410 |
315 |
315 |
| 11063973 - ROCTP GALVA - 475x165 - D200 | 165 |
475 |
200 |
200 |
| 11063974 - ROCTP GALVA - 475x165 - D250 | 165 |
475 |
250 |
250 |
| 11063975 - ROCTP GALVA - 475x165 - D315 | 165 |
475 |
315 |
315 |
| 11063976 - ROCTP GALVA - 545x165 - D250 | 165 |
545 |
250 |
250 |
| 11063977 - ROCTP GALVA - 545x165 - D315 | 165 |
545 |
315 |
315 |
| 11063978 - ROCTP GALVA - 545x165 - D355 | 165 |
545 |
355 |
355 |
| 11063979 - ROCTP GALVA - 700x165 - D315 | 165 |
700 |
315 |
315 |
| 11063980 - ROCTP GALVA - 700x165 - D355 | 165 |
700 |
355 |
355 |
| 11063981 - ROCTP GALVA - 700x165 - D400 | 165 |
700 |
400 |
400 |
| 11063982 - ROCTP GALVA - 515x215 - D315 | 215 |
515 |
315 |
315 |
| 11063983 - ROCTP GALVA - 515x215 - D355 | 215 |
515 |
355 |
355 |
| 11063984 - ROCTP GALVA - 515x215 - D400 | 215 |
515 |
400 |
400 |
| 11063985 - ROCTP GALVA - 675x215 - D315 | 215 |
675 |
315 |
315 |
| 11063986 - ROCTP GALVA - 675x215 - D355 | 215 |
675 |
355 |
355 |
| 11063987 - ROCTP GALVA - 675x215 - D400 | 215 |
675 |
400 |
400 |
| 11063988 - ROCTP GALVA - 675x215 - D450 | 215 |
675 |
450 |
450 |
| 11063989 - ROCTP GALVA - 880x215 - D355 | 215 |
880 |
355 |
355 |
| 11063990 - ROCTP GALVA - 880x215 - D400 | 215 |
880 |
400 |
400 |
| 11063991 - ROCTP GALVA - 880x215 - D450 | 215 |
880 |
450 |
450 |
| 11063992 - ROCTP GALVA - 880x215 - D500 | 215 |
880 |
500 |
500 |
| 11063993 - ROCTP GALVA - 645x265 - D355 | 265 |
645 |
355 |
355 |
| 11063994 - ROCTP GALVA - 645x265 - D400 | 265 |
645 |
400 |
400 |
| 11063995 - ROCTP GALVA - 645x265 - D450 | 265 |
645 |
450 |
450 |
| 11063996 - ROCTP GALVA - 645x265 - D500 | 265 |
645 |
500 |
500 |
| 11063997 - ROCTP GALVA - 850x265 - D400 | 265 |
850 |
400 |
400 |
| 11063998 - ROCTP GALVA - 850x265 - D450 | 265 |
850 |
450 |
450 |
| 11063999 - ROCTP GALVA - 850x265 - D500 | 265 |
850 |
500 |
500 |
| 11064001 - ROCTP GALVA - 975x265 - D400 | 265 |
975 |
400 |
400 |
| 11064002 - ROCTP GALVA - 975x265 - D450 | 265 |
975 |
450 |
450 |
| 11064003 - ROCTP GALVA - 975x265 - D500 | 265 |
975 |
500 |
500 |
| 11064004 - ROCTP GALVA - 975x265 - D560 | 265 |
975 |
560 |
560 |
| 11064005 - ROCTP GALVA - 620x320 - D355 | 320 |
620 |
355 |
355 |
| 11064006 - ROCTP GALVA - 620x320 - D400 | 320 |
620 |
400 |
400 |
| 11064007 - ROCTP GALVA - 620x320 - D450 | 320 |
620 |
450 |
450 |
| 11064008 - ROCTP GALVA - 620x320 - D500 | 320 |
620 |
500 |
500 |
| 11064009 - ROCTP GALVA - 820x320 - D400 | 320 |
820 |
400 |
400 |
| 11064010 - ROCTP GALVA - 820x320 - D450 | 320 |
820 |
450 |
450 |
| 11064011 - ROCTP GALVA - 820x320 - D500 | 320 |
820 |
500 |
500 |
| 11064012 - ROCTP GALVA - 820x320 - D560 | 320 |
820 |
560 |
560 |
| 11064013 - ROCTP GALVA - 950x320 - D450 | 320 |
950 |
450 |
450 |
| 11064014 - ROCTP GALVA - 950x320 - D500 | 320 |
950 |
500 |
500 |
| 11064015 - ROCTP GALVA - 950x320 - D560 | 320 |
950 |
560 |
560 |
| 11064016 - ROCTP GALVA - 950x320 - D630 | 320 |
950 |
630 |
630 |
| 11064021 - ROCTP GALVA - 895x415 - D500 | 415 |
895 |
500 |
500 |
| 11064022 - ROCTP GALVA - 895x415 - D560 | 415 |
895 |
560 |
560 |
| 11064023 - ROCTP GALVA - 895x415 - D630 | 415 |
895 |
630 |
630 |
| 11064024 - ROCTP GALVA - 895x415 - D710 | 415 |
895 |
710 |
710 |
| 11066452 - ROCTP GALVA - 325X130 - D125 | 130 |
325 |
125 |
125 |
| 11066453 - ROCTP GALVA - 325X130 - D160 | 130 |
325 |
160 |
160 |
| 11066454 - ROCTP GALVA - 325X130 - D200 | 130 |
325 |
200 |
200 |
| 11066455 - ROCTP GALVA - 325X130 - D250 | 130 |
325 |
250 |
250 |
| 11066456 - ROCTP GALVA - 425X130 - D160 | 130 |
425 |
160 |
160 |
| 11066457 - ROCTP GALVA - 425X130 - D200 | 130 |
425 |
200 |
200 |
| 11066458 - ROCTP GALVA - 425X130 - D250 | 130 |
425 |
250 |
250 |
| 11066459 - ROCTP GALVA - 490X130 - D160 | 130 |
490 |
160 |
160 |
| 11066460 - ROCTP GALVA - 490X130 - D200 | 130 |
490 |
200 |
200 |
| 11066461 - ROCTP GALVA - 490X130 - D250 | 130 |
490 |
250 |
250 |
| 11066462 - ROCTP GALVA - 490X130 - D315 | 130 |
490 |
315 |
315 |
| Clasificación al fuego |
|---|
| M0 |
