Reducción Concéntrica Oblonga Cilíndrica: RCOC
Reducción Concéntrica Oblonga Cilíndrica: RCOC

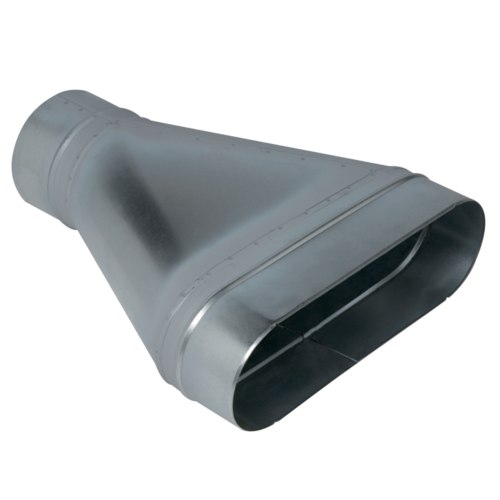

La reducción concéntrica oblonga cilíndrica permite conectar una red oblonga a una red circular.
Los + productos
- pequeñas dimensiones para grandes caudales,
- buena estanqueidad y pérdidas de carga controladas,
- montaje y mantenimiento sencillos (sin ángulo muerto).
- gama dimensional estandarizada (20 secciones oblongas),
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- clasificación al fuego M0.
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- fijación al conducto por realizar con tornillos autotaladrantes (4 a 6 según diámetro).
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |

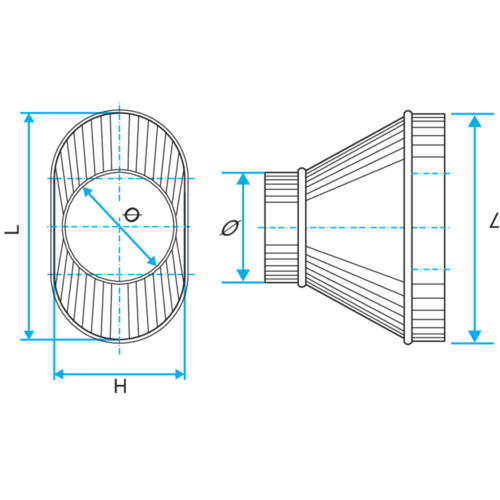

| Referencias | H (mm) | L (mm) | Ø (mm) | Ø B (mm) |
|---|---|---|---|---|
| 11063841 - RCOC GALVA - 360x80 - D125 | 80 |
360 |
125 |
125 |
| 11063842 - RCOC GALVA - 360x80 - D160 | 80 |
360 |
160 |
160 |
| 11063843 - RCOC GALVA - 360x80 - D200 | 80 |
360 |
200 |
200 |
| 11063844 - RCOC GALVA - 350x100 - D160 | 100 |
350 |
160 |
160 |
| 11063845 - RCOC GALVA - 350x100 - D200 | 100 |
350 |
200 |
200 |
| 11063846 - RCOC GALVA - 350x100 - D250 | 100 |
350 |
250 |
250 |
| 11063847 - RCOC GALVA - 450x100 - D160 | 100 |
450 |
160 |
160 |
| 11063848 - RCOC GALVA - 450x100 - D200 | 100 |
450 |
200 |
200 |
| 11063849 - RCOC GALVA - 450x100 - D250 | 100 |
450 |
250 |
250 |
| 11063850 - RCOC GALVA - 410x165 - D200 | 165 |
410 |
200 |
200 |
| 11063851 - RCOC GALVA - 410x165 - D250 | 165 |
410 |
250 |
250 |
| 11063852 - RCOC GALVA - 410x165 - D315 | 165 |
410 |
315 |
315 |
| 11063853 - RCOC GALVA - 475x165 - D200 | 165 |
475 |
200 |
200 |
| 11063854 - RCOC GALVA - 475x165 - D250 | 165 |
475 |
250 |
250 |
| 11063855 - RCOC GALVA - 475x165 - D315 | 165 |
475 |
315 |
315 |
| 11063856 - RCOC GALVA - 545x165 - D250 | 165 |
545 |
250 |
250 |
| 11063857 - RCOC GALVA - 545x165 - D315 | 165 |
545 |
315 |
315 |
| 11063858 - RCOC GALVA - 545x165 - D355 | 165 |
545 |
355 |
355 |
| 11063859 - RCOC GALVA - 700x165 - D315 | 165 |
700 |
315 |
315 |
| 11063860 - RCOC GALVA - 700x165 - D355 | 165 |
700 |
355 |
355 |
| 11063861 - RCOC GALVA - 700x165 - D400 | 165 |
700 |
400 |
400 |
| 11063862 - RCOC GALVA - 515x215 - D315 | 215 |
515 |
315 |
315 |
| 11063863 - RCOC GALVA - 515x215 - D355 | 215 |
515 |
355 |
355 |
| 11063864 - RCOC GALVA - 515x215 - D400 | 215 |
515 |
400 |
400 |
| 11063865 - RCOC GALVA - 675x215 - D315 | 215 |
675 |
315 |
315 |
| 11063866 - RCOC GALVA - 675x215 - D355 | 215 |
675 |
355 |
355 |
| 11063867 - RCOC GALVA - 675x215 - D400 | 215 |
675 |
400 |
400 |
| 11063868 - RCOC GALVA - 675x215 - D450 | 215 |
675 |
450 |
450 |
| 11063869 - RCOC GALVA - 880x215 - D355 | 215 |
880 |
355 |
355 |
| 11063870 - RCOC GALVA - 880x215 - D400 | 215 |
880 |
400 |
400 |
| 11063871 - RCOC GALVA - 880x215 - D450 | 215 |
880 |
450 |
450 |
| 11063872 - RCOC GALVA - 880x215 - D500 | 215 |
880 |
500 |
500 |
| 11063873 - RCOC GALVA - 645x265 - D355 | 265 |
645 |
355 |
355 |
| 11063874 - RCOC GALVA - 645x265 - D400 | 265 |
645 |
400 |
400 |
| 11063875 - RCOC GALVA - 645x265 - D450 | 265 |
645 |
450 |
450 |
| 11063876 - RCOC GALVA - 645x265 - D500 | 265 |
645 |
500 |
500 |
| 11063877 - RCOC GALVA - 850x265 - D400 | 265 |
850 |
400 |
400 |
| 11063878 - RCOC GALVA - 850x265 - D450 | 265 |
850 |
450 |
450 |
| 11063879 - RCOC GALVA - 850x265 - D500 | 265 |
850 |
500 |
500 |
| 11063880 - RCOC GALVA - 850x265 - D560 | 265 |
850 |
560 |
560 |
| 11063881 - RCOC GALVA - 975x265 - D400 | 265 |
975 |
400 |
400 |
| 11063882 - RCOC GALVA - 975x265 - D450 | 265 |
975 |
450 |
450 |
| 11063883 - RCOC GALVA - 975x265 - D500 | 265 |
975 |
500 |
500 |
| 11063884 - RCOC GALVA - 975x265 - D560 | 265 |
975 |
560 |
560 |
| 11063885 - RCOC GALVA - 620x320 - D355 | 320 |
620 |
355 |
355 |
| 11063886 - RCOC GALVA - 620x320 - D400 | 320 |
620 |
400 |
400 |
| 11063887 - RCOC GALVA - 620x320 - D450 | 320 |
620 |
450 |
450 |
| 11063888 - RCOC GALVA - 620x320 - D500 | 320 |
620 |
500 |
500 |
| 11063889 - RCOC GALVA - 820x320 - D400 | 320 |
820 |
400 |
400 |
| 11063890 - RCOC GALVA - 820x320 - D450 | 320 |
820 |
450 |
450 |
| 11063891 - RCOC GALVA - 820x320 - D500 | 320 |
820 |
500 |
500 |
| 11063892 - RCOC GALVA - 820x320 - D560 | 320 |
820 |
560 |
560 |
| 11063893 - RCOC GALVA - 950x320 - D450 | 320 |
950 |
450 |
450 |
| 11063894 - RCOC GALVA - 950x320 - D500 | 320 |
950 |
500 |
500 |
| 11063895 - RCOC GALVA - 950x320 - D560 | 320 |
950 |
560 |
560 |
| 11063896 - RCOC GALVA - 950x320 - D630 | 320 |
950 |
630 |
630 |
| 11063901 - RCOC GALVA - 895x415 - D500 | 415 |
895 |
500 |
500 |
| 11063902 - RCOC GALVA - 895x415 - D560 | 415 |
895 |
560 |
560 |
| 11063903 - RCOC GALVA - 895x415 - D630 | 415 |
895 |
630 |
630 |
| 11063904 - RCOC GALVA - 895x415 - D710 | 415 |
895 |
710 |
710 |
| 11066441 - RCOC GALVA - 325x130 - D125 | 130 |
325 |
125 |
125 |
| 11066442 - RCOC GALVA - 325x130 - D160 | 130 |
325 |
160 |
160 |
| 11066443 - RCOC GALVA - 325x130 - D200 | 130 |
325 |
200 |
200 |
| 11066444 - RCOC GALVA - 325x130 - D250 | 130 |
325 |
250 |
250 |
| 11066445 - RCOC GALVA - 425x130 - D160 | 130 |
425 |
160 |
160 |
| 11066446 - RCOC GALVA - 425x130 - D200 | 130 |
425 |
200 |
200 |
| 11066447 - RCOC GALVA - 425x130 - D250 | 130 |
425 |
250 |
250 |
| 11066448 - RCOC GALVA - 490x130 - D160 | 130 |
490 |
160 |
160 |
| 11066449 - RCOC GALVA - 490X130 - D200 | 130 |
490 |
200 |
200 |
| 11066450 - RCOC GALVA - 490X130 - D250 | 130 |
490 |
250 |
250 |
| 11066451 - RCOC GALVA - 490X130 - D315 | 130 |
490 |
315 |
315 |
| 11066541 - RCOC GALVA - 410x165 - D160 | 165 |
410 |
160 |
160 |
| Clasificación al fuego |
|---|
| M0 |
