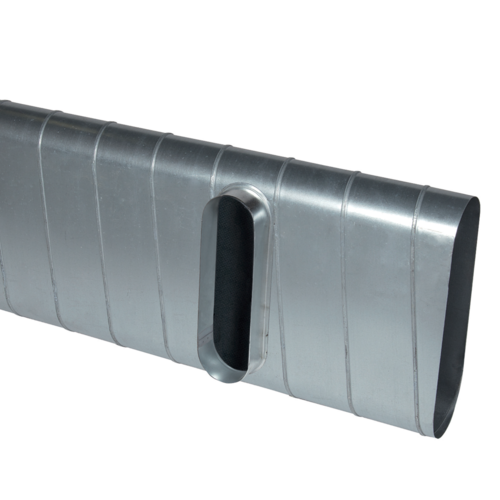

Pantalón Recto Oblongo sobre Cara Plana: PDOP
Manguito
Pantalón Recto Oblongo sobre Cara Plana: PDOP
Manguito
El pantalón recto oblongo sobre cara plana 90° permite realizar un injerto a 90° en un conducto de tipo oblongo o rectangular galvanizado.
Pantalón Recto Oblongo sobre Cara Plana: PDOP
El pantalón recto oblongo sobre cara plana 90° permite realizar un injerto a 90° en un conducto de tipo oblongo o rectangular galvanizado.
Los + productos
- pequeñas dimensiones para grandes caudales,
- buena estanqueidad y pérdidas de carga controladas,
- montaje y mantenimiento sencillos (sin ángulo muerto).
- gama dimensional estandarizada (20 secciones oblongas),
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- clasificación al fuego M0.
- durante el montaje, prestar especial atención a las pérdidas de carga, el ruido y los caudales de fuga que se puedan generar,
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- fijación al conducto por realizar con tornillos autotaladrantes (4 a 6 según diámetro).
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |
| Referencias | H (mm) | L (mm) |
|---|---|---|
| 11063401 - PDOP GALVA - 360x80 | 80 |
360 |
| 11063402 - PDOP GALVA - 350x100 | 100 |
350 |
| 11063403 - PDOP GALVA - 450x100 | 100 |
450 |
| 11063404 - PDOP GALVA - 410x165 | 165 |
410 |
| 11063405 - PDOP GALVA - 475x165 | 165 |
475 |
| 11063406 - PDOP GALVA - 545x165 | 165 |
545 |
| 11063407 - PDOP GALVA - 700x165 | 165 |
700 |
| 11063408 - PDOP GALVA - 515x215 | 215 |
515 |
| 11063409 - PDOP GALVA - 675x215 | 215 |
675 |
| 11063410 - PDOP GALVA - 880x215 | 215 |
880 |
| 11063411 - PDOP GALVA - 645x265 | 265 |
645 |
| 11063412 - PDOP GALVA - 850x265 | 265 |
850 |
| 11063413 - PDOP GALVA - 975×265 | 265 |
975 |
| 11063414 - PDOP GALVA - 620x320 | 320 |
620 |
| 11063415 - PDOP GALVA - 820x320 | 320 |
820 |
| 11063416 - PDOP GALVA - 950x320 | 320 |
950 |
| 11063418 - PDOP GALVA - 895x415 | 415 |
895 |
| 11066523 - PDOP GALVA - 325X130 | 130 |
325 |
| 11066524 - PDOP GALVA - 425X130 | 130 |
425 |
| 11066525 - PDOP GALVA - 490X130 | 130 |
490 |
| Clasificación al fuego |
|---|
| M0 |
