El pantalón oblongo horizontal 90° permite asegurar la confluencia de dos ramales de red oblonga a 90° la una de la otra en el plano.
Pantalón Oblongo Horizontal: CSH 90°

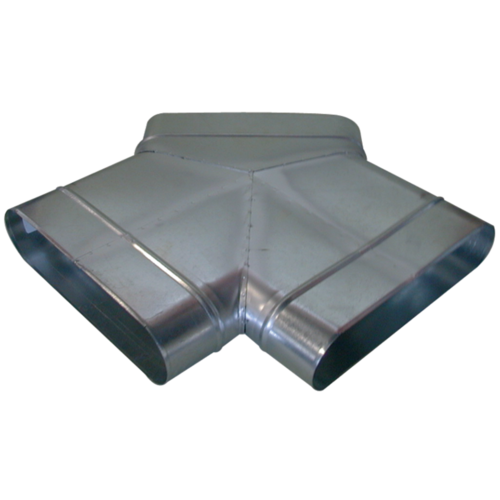

El pantalón oblongo horizontal 90° permite asegurar la confluencia de 2 ramales de red oblonga a 90° la una de la otra en el plano. Su forma aeráulica permite limitar considerablemente las pérdidas de carga, sobre todo, en impulsión.
Los + productos
- pequeñas dimensiones para grandes caudales,
- buena estanqueidad y pérdidas de carga controladas,
- montaje y mantenimiento sencillos (sin ángulo muerto).
- gama dimensional estandarizada (20 secciones oblongas),
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- clasificación al fuego M0.
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- fijación al conducto por realizar con tornillos autotaladrantes (4 a 6 según diámetro).
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |

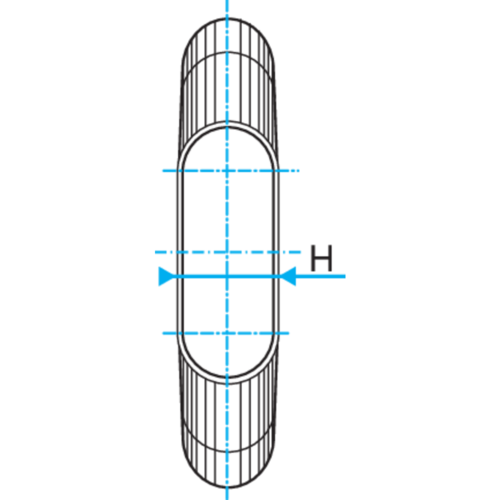

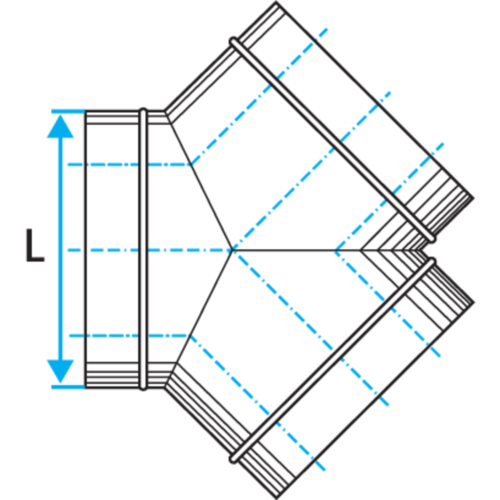

| Referencias | H (mm) | L (mm) |
|---|---|---|
| 11063481 - CSH GALVA - 360x80 | 80 |
360 |
| 11063482 - CSH GALVA - 350x100 | 100 |
350 |
| 11063483 - CSH GALVA - 450x100 | 100 |
450 |
| 11063484 - CSH GALVA - 410x165 | 165 |
410 |
| 11063485 - CSH GALVA - 475x165 | 165 |
475 |
| 11063486 - CSH GALVA - 545x165 | 165 |
545 |
| 11063487 - CSH GALVA - 700x165 | 165 |
700 |
| 11063488 - CSH GALVA - 515x215 | 215 |
515 |
| 11063489 - CSH GALVA - 675x215 | 215 |
675 |
| 11063490 - CSH GALVA - 880x215 | 215 |
880 |
| 11063491 - CSH GALVA - 645x265 | 265 |
645 |
| 11063492 - CSH GALVA - 850x265 | 265 |
850 |
| 11063493 - CSH GALVA - 975x265 | 265 |
975 |
| 11063494 - CSH GALVA - 620x320 | 320 |
620 |
| 11063495 - CSH GALVA - 820x320 | 320 |
820 |
| 11063496 - CSH GALVA - 950x320 | 320 |
950 |
| 11063498 - CSH GALVA - 895x415 | 415 |
895 |
| 11066535 - CSH GALVA - 325X130 | 130 |
325 |
| 11066536 - CSH GALVA - 425X130 | 130 |
425 |
| 11066537 - CSH GALVA - 490X130 | 130 |
490 |
| Clasificación al fuego |
|---|
| M0 |
