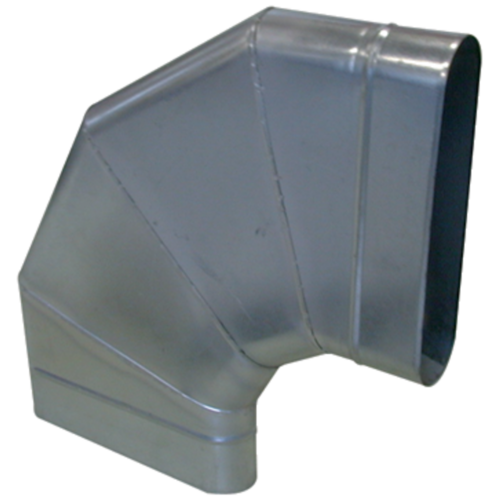

El codo horizontal oblongo de 90° permite cambiar la dirección de una red oblonga de 90° en el plano de la red.
Codo Horizontal Oblongo: CHO 90°
El codo horizontal oblongo de 90° permite cambiar la dirección de una red oblonga de 90° en el plano de la red.
Los + productos
- pequeñas dimensiones para grandes caudales,
- buena estanqueidad y pérdidas de carga controladas,
- montaje y mantenimiento sencillos (sin ángulo muerto).
- gama dimensional estandarizada (20 secciones oblongas),
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- clasificación al fuego M0.
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- fijación al conducto por realizar con tornillos autotaladrantes (4 a 6 según diámetro).
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |

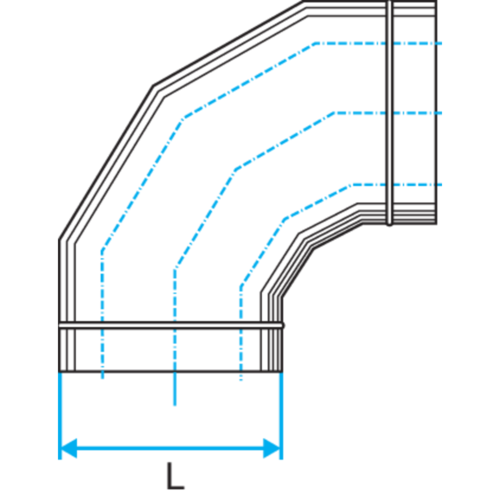

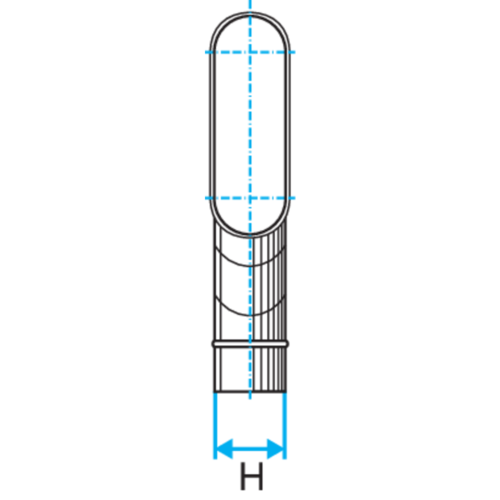

| Referencias | H (mm) | L (mm) |
|---|---|---|
| 11063121 - CHO 90° GALVA - 360x80 | 80 |
360 |
| 11063122 - CHO 90° GALVA - 350x100 | 100 |
350 |
| 11063123 - CHO 90° GALVA - 450x100 | 100 |
450 |
| 11063124 - CHO 90° GALVA - 410x165 | 165 |
410 |
| 11063125 - CHO 90° GALVA - 475x165 | 165 |
475 |
| 11063126 - CHO 90° GALVA - 545x165 | 165 |
545 |
| 11063127 - CHO 90° GALVA - 700x165 | 165 |
700 |
| 11063128 - CHO 90° GALVA - 515x215 | 215 |
515 |
| 11063129 - CHO 90° GALVA - 675x215 | 215 |
675 |
| 11063130 - CHO 90° GALVA - 880x215 | 215 |
880 |
| 11063131 - CHO 90° GALVA - 645x265 | 265 |
645 |
| 11063132 - CHO 90° GALVA - 850x265 | 265 |
850 |
| 11063133 - CHO 90° GALVA - 975x265 | 265 |
975 |
| 11063134 - CHO 90° GALVA - 620x320 | 320 |
620 |
| 11063135 - CHO 90° GALVA - 820x320 | 320 |
820 |
| 11063136 - CHO 90° GALVA - 950x320 | 320 |
950 |
| 11063138 - CHO 90° GALVA - 895x415 | 415 |
895 |
| 11066327 - CHO 90° GALVA - 325x130 | 130 |
325 |
| 11066328 - CHO 90° GALVA - 425x130 | 130 |
425 |
| 11066329 - CHO 90° GALVA - 490x130 | 130 |
490 |
| Clasificación al fuego |
|---|
| M0 |
