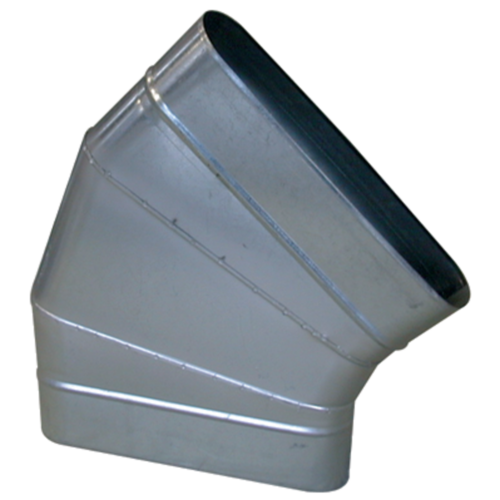

El codo horizontal oblongo de 45° permite cambiar la dirección de una red oblonga de 45° en el plano de la red.
Codo Horizontal Oblongo: CHO 45°
El codo horizontal oblongo de 45° permite cambiar la dirección de una red oblonga de 45° en el plano de la red.
Los + productos
- pequeñas dimensiones para grandes caudales,
- buena estanqueidad y pérdidas de carga controladas,
- montaje y mantenimiento sencillos (sin ángulo muerto).
- gama dimensional estandarizada (20 secciones oblongas),
- acero galvanizado conforme a la norma UNE EN 10346 para asegurar la regularidad del revestimiento,
- clasificación al fuego M0.
- facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
- estanqueidad por realizar añadiendo masilla y/o cinta adhesiva,
- fijación al conducto por realizar con tornillos autotaladrantes (4 a 6 según diámetro).
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |

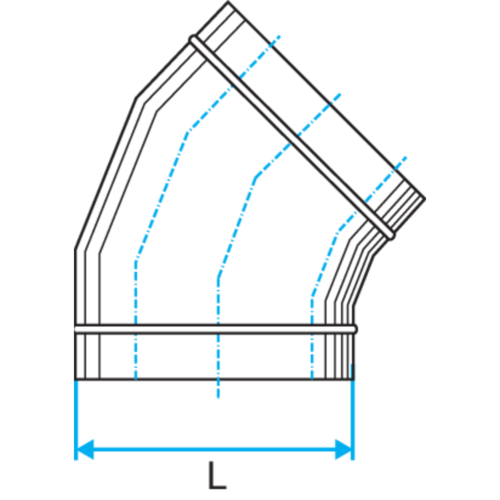

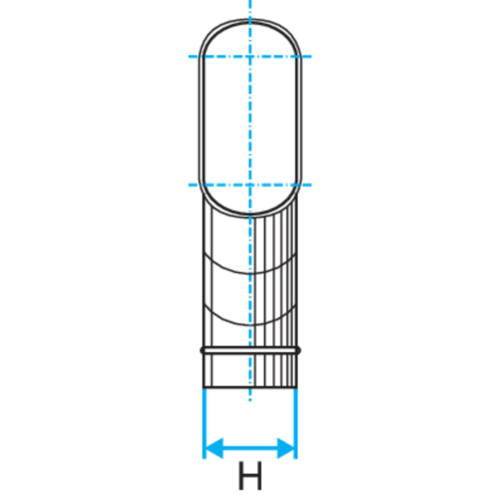

| Referencias | H (mm) | L (mm) |
|---|---|---|
| 11063161 - CHO 45° GALVA - 360x80 | 80 |
360 |
| 11063162 - CHO 45° GALVA - 350x100 | 100 |
350 |
| 11063163 - CHO 45° GALVA - 450x100 | 100 |
450 |
| 11063164 - CHO 45° GALVA - 410x165 | 165 |
410 |
| 11063165 - CHO 45° GALVA - 475x165 | 165 |
475 |
| 11063166 - CHO 45° GALVA - 545x165 | 165 |
545 |
| 11063167 - CHO 45° GALVA - 700x165 | 165 |
700 |
| 11063168 - CHO 45° GALVA - 515x215 | 215 |
515 |
| 11063169 - CHO 45° GALVA - 675x215 | 215 |
675 |
| 11063170 - CHO 45° GALVA - 880x215 | 215 |
880 |
| 11063171 - CHO 45° GALVA - 645x265 | 265 |
645 |
| 11063172 - CHO 45° GALVA - 850x265 | 265 |
850 |
| 11063173 - CHO 45° GALVA - 975x265 | 265 |
975 |
| 11063174 - CHO 45° GALVA - 620x320 | 320 |
620 |
| 11063175 - CHO 45° GALVA - 820x320 | 320 |
820 |
| 11063176 - CHO 45° GALVA - 950x320 | 320 |
950 |
| 11063178 - CHO 45° GALVA - 895x415 | 415 |
895 |
| 11066330 - CHO 45° GALVA - 325x130 | 130 |
325 |
| 11066331 - CHO 45° GALVA - 425x130 | 130 |
425 |
| 11066332 - CHO 45° GALVA - 490x130 | 130 |
490 |
| Clasificación al fuego |
|---|
| M0 |
