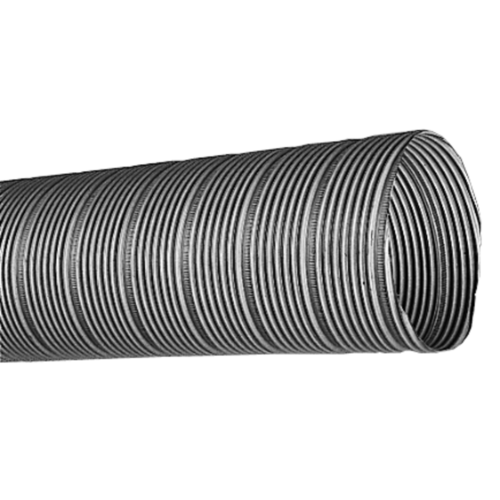

ALFLEX Galvanizado
Conducto flexible semirrígido
ALFLEX Galvanizado
Conducto flexible semirrígido
El ALFLEX Galvanizado es ideal para el paso en derivaciones horizontales o conexiones terminales largas.
ALFLEX Galvanizado
El ALFLEX Galvanizado es ideal para el paso en derivaciones horizontales o conexiones terminales largas. Gracias a su rigidez, asegura una buena resistencia mecánica entre la red rígida y la boca en caso de longitudes importantes. Se ha diseñado para lugares terciarios y viviendas colectivas.
Los + productos
- buena resistencia mecánica gracias a su rigidez,
- clasificación al fuego M0.
- chapa de acero electrozincada grapada en espiral,
- espesor 10/100e mm de Ø80 a 200 y 12/100e mm de Ø250 a 500,
- embalaje en longitud recta de 3 m,
-
radio de curvatura:
- Ø80 a 150 = 1 D,
- Ø160 A 250 = 1,5 D,
- Ø315 a 355 = 2 D,
- Ø400 a 450 = 3 D,
- Ø500 = 4 D.
-
temperatura máxima de utilización:
- continuo: 250 °C,
- puntual: 350 °C.
- clasificación al fuego M0 (A1).
- montar el flexible hembra en el accesorio macho,
- evitar curvar el flexible en la arista rígida del accesorio. Esta arista constituye un inicio de rotura del flexible. Dejar al menos una longitud recta de 0,5xØ,
- para asegurar la estanqueidad, dar preferencia al uso de masilla o cinta vulcanizable RAF.
| Referencias | Espesor de chapa (mm) | Sección de paso de aire libre (m²) | Temperatura máxima de utilización (°C) | Materia del aislante |
|---|---|---|---|---|
| 11091801 - LG 3 M ALFLEX GALVA D80 | 10/100ᵉ |
0.02 |
350 |
|
| 11091802 - LG 3 M ALFLEX GALVA D100 | 10/100ᵉ |
0.03 |
350 |
|
| 11091803 - LG 3 M ALFLEX GALVA D125 | 10/100ᵉ |
0.05 |
350 |
|
| 11091804 - LG 3 M ALFLEX GALVA D150 | 10/100ᵉ |
0.07 |
350 |
|
| 11091805 - LG 3 M ALFLEX GALVA D160 | 10/100ᵉ |
0.08 |
350 |
|
| 11091806 - LG 3 M ALFLEX GALVA D200 | 10/100ᵉ |
0.13 |
350 |
|
| 11091807 - LG 3 M ALFLEX GALVA D250 | 12/100ᵉ |
0.2 |
350 |
|
| 11091808 - LG 3 M ALFLEX GALVA D315 | 12/100ᵉ |
0.31 |
350 |
|
| 11091809 - LG 3 M ALFLEX GALVA D355 | 12/100ᵉ |
0.4 |
350 |
|
| 11091810 - LG 3 M ALFLEX GALVA D400 | 12/100ᵉ |
0.5 |
350 |
|
| 11091811 - LG 3 M ALFLEX GALVA D450 | 12/100ᵉ |
0.64 |
350 |
|
| 11091812 - LG 3 M ALFLEX GALVA D500 | 12/100ᵉ |
0.79 |
350 |
| Referencias | L (mm) | Ø (mm) | Radio de curvatura | Peso (kg) |
|---|---|---|---|---|
| 11091801 - LG 3 M ALFLEX GALVA D80 | 3000 |
80 |
1 D |
1.17 |
| 11091802 - LG 3 M ALFLEX GALVA D100 | 3000 |
100 |
1 D |
1.26 |
| 11091803 - LG 3 M ALFLEX GALVA D125 | 3000 |
125 |
1 D |
1.56 |
| 11091804 - LG 3 M ALFLEX GALVA D150 | 3000 |
150 |
1 D |
1.89 |
| 11091805 - LG 3 M ALFLEX GALVA D160 | 3000 |
160 |
1,5 D |
1.98 |
| 11091806 - LG 3 M ALFLEX GALVA D200 | 3000 |
200 |
1,5 D |
2.4 |
| 11091807 - LG 3 M ALFLEX GALVA D250 | 3000 |
250 |
1,5 D |
5.25 |
| 11091808 - LG 3 M ALFLEX GALVA D315 | 3000 |
315 |
2 D |
6.51 |
| 11091809 - LG 3 M ALFLEX GALVA D355 | 3000 |
355 |
2 D |
7.5 |
| 11091810 - LG 3 M ALFLEX GALVA D400 | 3000 |
400 |
3 D |
8.67 |
| 11091811 - LG 3 M ALFLEX GALVA D450 | 3000 |
450 |
3 D |
11.1 |
| 11091812 - LG 3 M ALFLEX GALVA D500 | 3000 |
500 |
4 D |
10.68 |
