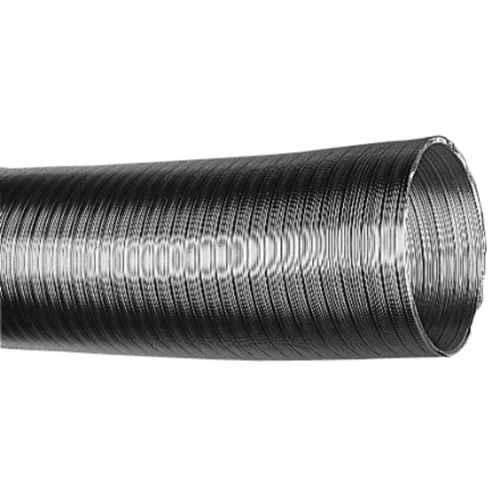

ALFLEX Alu Compactado
Conducto flexible semirrígido
ALFLEX Alu Compactado
Conducto flexible semirrígido
El ALFLEX Alu Compactado permite conectar un conducto y una boca simplemente gracias a su flexibilidad y su ligereza.
ALFLEX Alu Compactado
El ALFLEX Alu Compactado permite la conexión terminal del conducto a la boca por medio de un manguito en locales terciarios y viviendas colectivas. Muy flexible y ligero, resulta fácil de montar y manipular.
Los + productos
- conducto compactado para el transporte y almacenamiento,
- conducto flexible y ligero,
- clasificación al fuego M0.
- chapa alu A410 grapada en espiral,
-
espesor:
- 10/100 mm para los diámetros 80, 100 y 160 a 250 mm,
- 8/100 mm para los diámetros 125 y 150 mm,
- 12/100 mm para los diámetros 315 a 500 mm.
-
embalaje:
- Ø80 a 250: 3 m compactados en 0,60 m,
- Ø315 a 400: 5 m compactados en 1 m,
- Ø450 y 500: en longitud recta de 3 m.
-
radio de curvatura:
- Ø80 a 250 = 0,6 D,
- Ø315 a Ø500 = 2 D.
-
temperatura máxima de utilización:
- continuo: 200 °C,
- puntual: 250 °C.
- clasificación al fuego M0 (A1),
- montaje prohibido en VMC Gas (espesor demasiado reducido).
- montar el flexible hembra en el accesorio macho,
- para asegurar la estanqueidad, dar preferencia al uso de masilla o cinta vulcanizable RAF,
- montar un manguito de acero (tipo 12220 o 12252) en el lado de la boca.
| Referencias | Sección de paso de aire libre (m²) | Temperatura máxima de utilización (°C) | Materia del aislante |
|---|---|---|---|
| 11091821 - 3 M ALFLEX ALU COMPACTO D80 | 0,02 |
300 |
|
| 11091822 - 3 M ALFLEX ALU COMPACTO D100 | 0,03 |
300 |
|
| 11091823 - 3 M ALFLEX ALU COMPACTO D125 | 0,05 |
300 |
|
| 11091824 - 3 M ALFLEX ALU COMPACTO D150 | 0,07 |
300 |
|
| 11091825 - 3 M ALFLEX ALU COMPACTO D160 | 0,08 |
300 |
|
| 11091826 - 3 M ALFLEX ALU COMPACTO D200 | 0,13 |
300 |
|
| 11091827 - 3 M ALFLEX ALU COMPACTO D250 | 0,2 |
300 |
|
| 11091828 - 3 M ALFLEX ALU COMPACTO D315 | 0,31 |
300 |
|
| 11091829 - LG 3 M ALFLEX ALU COMPACTO D355 | 0,4 |
300 |
|
| 11091830 - LG 3 M ALFLEX ALU COMPACTO D400 | 0,5 |
300 |
|
| 11091831 - LG 3 M ALFLEX ALU D450 | 0,64 |
300 |
|
| 11091832 - LG 3 M ALFLEX ALU D500 | 0,79 |
300 |
| Referencias | L (mm) | Ø (mm) | Radio de curvatura |
|---|---|---|---|
| 11091821 - 3 M ALFLEX ALU COMPACTO D80 | 3000 |
80 |
0,6 D |
| 11091822 - 3 M ALFLEX ALU COMPACTO D100 | 3000 |
100 |
0,6 D |
| 11091823 - 3 M ALFLEX ALU COMPACTO D125 | 3000 |
125 |
0,6 D |
| 11091824 - 3 M ALFLEX ALU COMPACTO D150 | 3000 |
150 |
0,6 D |
| 11091825 - 3 M ALFLEX ALU COMPACTO D160 | 3000 |
160 |
0,6 D |
| 11091826 - 3 M ALFLEX ALU COMPACTO D200 | 3000 |
200 |
0,6 D |
| 11091827 - 3 M ALFLEX ALU COMPACTO D250 | 3000 |
250 |
0,6 D |
| 11091828 - 3 M ALFLEX ALU COMPACTO D315 | 3000 |
315 |
2 D |
| 11091829 - LG 3 M ALFLEX ALU COMPACTO D355 | 3000 |
355 |
2 D |
| 11091830 - LG 3 M ALFLEX ALU COMPACTO D400 | 3000 |
400 |
2 D |
| 11091831 - LG 3 M ALFLEX ALU D450 | 3000 |
450 |
2 D |
| 11091832 - LG 3 M ALFLEX ALU D500 | 3000 |
500 |
2 D |
