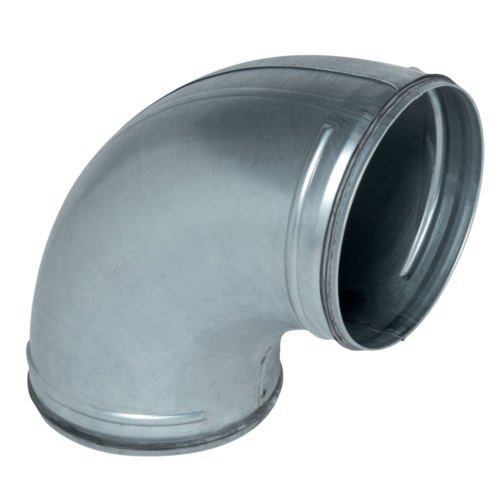

El codo 90° con juntas permite cambiar la dirección de una red galvanizada de 90° asegurando al mismo tiempo una estanqueidad clase C.
Codo 90°: C 90° con juntas
El codo 90° con juntas permite cambiar la dirección de una red galvanizada de 90° asegurando al mismo tiempo una estanqueidad clase C. Hasta el diámetro 200, los codos son estampados, mientras que del diámetro 250 al diámetro 560, los codos son de sectores.
Los + productos
- facilidad y rapidez de montaje,
- estanqueidad clase C,
- estética de la red.
- gama disponible del diámetro 125 al diámetro 560,
- acero galvanizado conforme a la norma UNE EN 10346 garantizando la regularidad del revestimiento,
- temperatura de utilización: - 30°C à + 100°C,
- resistencia al envejecimiento (> 30 años), a los UV y al ozono,
- clasificación al fuego M0,
- clase de estanqueidad C según la norma UNE EN 12237.
- el encaje/ desencaje se realiza con una ligera rotación del accesorio en el conducto,
- la estanqueidad se realiza por sí mediante la junta ALDES, no siendo necesario utilizar masilla o cinta adhesiva,
- se preconiza, especialmente en verticales, seguir utilizando tornillos autotaladrantes,
- el ahorro de tiempo en el montaje con respeto a una red con accesorios estándar es del orden del 20 % (contar con un ahorro mínimo de 15 a 30 s por unión en diámetros de 125 a 315, es decir un ahorro de 30 a 60 s por accesorio en dichos diámetros),
- los accesorios con juntas Aldes han sido especialmente diseñados para asegurar un encaje/desencaje fácil. Asegurando al mismo tiempo una estanqueidad clase C, la gama Aldes se caracteriza por un par de encaje bajo.
| Referencias | Material principal | Materia del aislante |
|---|---|---|
| 22756038 - Codo 90º galva estampado + juntas Ø100 mm | ||
| 25000068 - Codo 90º galva estampado + juntas Ø150 mm | ||
| 11098097 - Codo 90º galva estampado + juntas Ø80 mm | ||
| 11098142 - Codo 90º galva estampado + juntas Ø125 mm | Acero galvanizado |
|
| 11098143 - Codo 90º galva estampado + juntas Ø160 mm | Acero galvanizado |
|
| 11098144 - Codo 90º galva estampado + juntas Ø200 mm | Acero galvanizado |
|
| 11098145 - Codo 90º galva estampado + juntas Ø250 mm | Acero galvanizado |
|
| 11098146 - Codo 90º galva sector + juntas Ø315 mm | Acero galvanizado |
|
| 11098147 - Codo 90º galva sector + juntas Ø355 mm | Acero galvanizado |
|
| 11098148 - Codo 90º galva sector + juntas Ø400 mm | Acero galvanizado |
|
| 11098149 - Codo 90º galva sector + juntas Ø500 mm | Acero galvanizado |
|
| 11098151 - Codo 90º galva sector + juntas Ø450 mm | Acero galvanizado |
|
| 11098152 - Codo 90º galva sector + juntas Ø560 mm | Acero galvanizado |

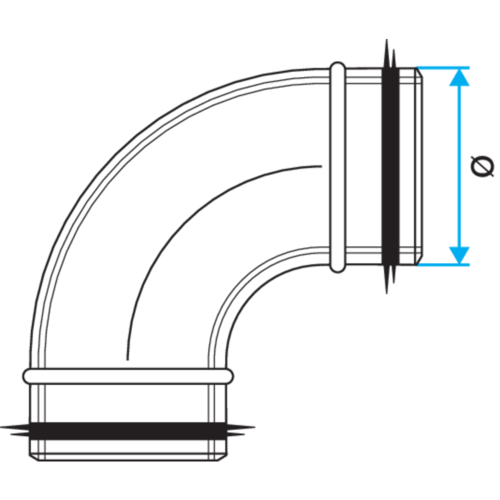

| Referencias | Ø (mm) | Ø A (mm) |
|---|---|---|
| 22756038 - Codo 90º galva estampado + juntas Ø100 mm | ||
| 25000068 - Codo 90º galva estampado + juntas Ø150 mm | ||
| 11098097 - Codo 90º galva estampado + juntas Ø80 mm | ||
| 11098142 - Codo 90º galva estampado + juntas Ø125 mm | 125 |
125 |
| 11098143 - Codo 90º galva estampado + juntas Ø160 mm | 160 |
160 |
| 11098144 - Codo 90º galva estampado + juntas Ø200 mm | 200 |
200 |
| 11098145 - Codo 90º galva estampado + juntas Ø250 mm | 250 |
250 |
| 11098146 - Codo 90º galva sector + juntas Ø315 mm | 315 |
315 |
| 11098147 - Codo 90º galva sector + juntas Ø355 mm | 355 |
355 |
| 11098148 - Codo 90º galva sector + juntas Ø400 mm | 400 |
400 |
| 11098149 - Codo 90º galva sector + juntas Ø500 mm | 500 |
500 |
| 11098151 - Codo 90º galva sector + juntas Ø450 mm | 450 |
450 |
| 11098152 - Codo 90º galva sector + juntas Ø560 mm | 560 |
560 |
| Referencias | Clasificación al fuego |
|---|---|
| 22756038 - Codo 90º galva estampado + juntas Ø100 mm | |
| 25000068 - Codo 90º galva estampado + juntas Ø150 mm | |
| 11098097 - Codo 90º galva estampado + juntas Ø80 mm | |
| 11098142 - Codo 90º galva estampado + juntas Ø125 mm | M0 |
| 11098143 - Codo 90º galva estampado + juntas Ø160 mm | M0 |
| 11098144 - Codo 90º galva estampado + juntas Ø200 mm | M0 |
| 11098145 - Codo 90º galva estampado + juntas Ø250 mm | M0 |
| 11098146 - Codo 90º galva sector + juntas Ø315 mm | M0 |
| 11098147 - Codo 90º galva sector + juntas Ø355 mm | M0 |
| 11098148 - Codo 90º galva sector + juntas Ø400 mm | M0 |
| 11098149 - Codo 90º galva sector + juntas Ø500 mm | M0 |
| 11098151 - Codo 90º galva sector + juntas Ø450 mm | M0 |
| 11098152 - Codo 90º galva sector + juntas Ø560 mm | M0 |
