Colector Conexión de Planta: CRE multivivienda Manguito

Colector Conexión de Planta: CRE multivivienda

Manguito

La CRE multivivienda permite conectar dos viviendas de un mismo nivel a una misma columna vertical.
Colector Conexión de Planta: CRE multivivienda
Colector Conexión de Planta: CRE multivivienda

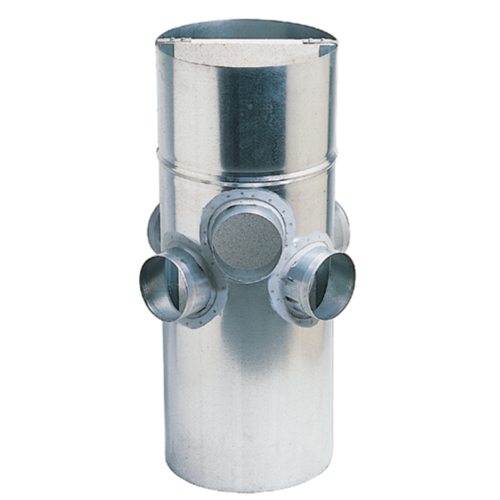

El CRE multivivienda permite conectar dos viviendas diferentes de un mismo nivel a una misma columna vertical respetando al mismo tiempo las exigencia de la reglamentación acústica. El dimensionamiento de la instalación VMC se realiza conforme al DTU 68.1. Las pérdidas de carga del CRE multivivienda pueden considerarse idénticas a las de un CRE estándar (la pérdida de carga lineal adicional debida a la placa de separación se considera como despreciable). La estanqueidad de la separación debida a la placa acústica se asegura gracias a masilla de silicona. Garantiza un montaje sin fugas ni pérdidas de carga excesivas en los injertos.
Colector Conexión de Planta: CRE multivivienda

Los + productos

  • 2 viviendas conectadas a la misma CRE,
  • reducción del número de conductos y por lo tanto, ganancia de superficie útil,
  • producto patentado.

La CRE multivivienda permite conectar dos viviendas diferentes de un mismo nivel a una misma columna vertical gracias a una placa de separación acústica.

  • gama disponible del diámetro 200 al diámetro 450,
  • altura h = 730 mm,
  • de 1 a 6 injerto(s) en Ø125,
  • placa acústica:
    • espesor: 25 mm,
    • altura: 800 mm,
    • clasificación al fuego M0.
  • el nivel de aislamiento acústico está caracterizado por el CCTB,
  • acero galvanizado conforme a la norma UNE EN 10346 garantizando la regularidad del revestimiento,
  • clasificación al fuego M0,
  • atención: no puede ser utilizado en VMC gas.
  • facilidad de montaje de los accesorios por encaje: los conductos son hembras, los accesorios son machos,
  • estanqueidad a realizar añadiendo masilla y/o cinta adhesiva,
  • fijación al conducto a realizar con tornillos autotaladrantes (4 a 6 según diámetro).
Materia del aislante
Colector Conexión de Planta: CRE multivivienda Colector Conexión de Planta: CRE multivivienda

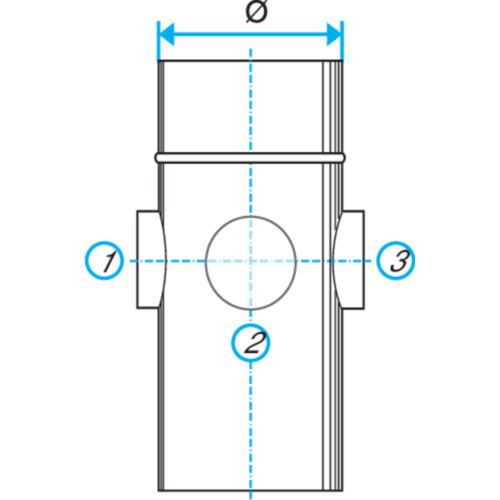

Referencias H (mm) Ø (mm) Ø CRE (mm)
11093035 - CRE MULTI D315 1-2-3-4 PIQ.D125

730

315

125

11093036 - CRE MULTI D315 1-2345-6 PIQ.D125

730

315

125

11093900 - CRE MULTI D200 1-2 PIQ.D125

730

200

125

11093901 - CRE MULTI D200 1-3 PIQ.D125

730

200

125

11093902 - CRE MULTI D200 1-2-3-4 PIQ.D125

730

200

125

11093903 - CRE MULTI D250 1-2 PIQ.D125

730

250

125

11093904 - CRE MULTI D250 1-3 PIQ.D125

730

250

125

11093905 - CRE MULTI D250 1-2-3-4 PIQ.D125

730

250

125

11093906 - CRE MULTI D315 1-2 PIQ.D125

730

315

125

11093907 - CRE MULTI D315 1-3 PIQ.D125

730

315

125

11093908 - CRE MULTI D355 1-2 PIQ.D125

730

355

125

11093909 - CRE MULTI D355 1-3 PIQ.D125

730

355

125

11093910 - CRE MULTI D355 1-2-3-4 PIQ.D125

730

355

125

11093911 - CRE MULTI D355 1-2345-6 PIQ.D125

730

355

125

11093912 - CRE MULTI D400 1-2 PIQ.D125

730

400

125

11093913 - CRE MULTI D400 1-3 PIQ.D125

730

400

125

11093914 - CRE MULTI D400 1-2-3-4 PIQ.D125

730

400

125

11093915 - CRE MULTI D400 1-2345-6 PIQ.D125

730

400

125

11093916 - CRE MULTI D450 1-2 PIQ.D125

730

450

125

11093917 - CRE MULTI D450 1-3 PIQ.D125

730

450

125

11093918 - CRE MULTI D450 1-2-3-4 PIQ.D125

730

450

125

11093921 - CRE MULTI D160 1-3 PIQ.D100
Referencias Nivel de aislamiento acústico: Dnew (C) para Boca auto cocina (dB) Nivel de aislamiento acústico: Dnew (C) para Boca higro cocina (dB) Nivel de aislamiento acústico: Dnew (C) para Boca higro sanitario (dB)
11093035 - CRE MULTI D315 1-2-3-4 PIQ.D125

58

58

63

11093036 - CRE MULTI D315 1-2345-6 PIQ.D125

58

58

63

11093900 - CRE MULTI D200 1-2 PIQ.D125

54

58


11093901 - CRE MULTI D200 1-3 PIQ.D125

54

58


11093902 - CRE MULTI D200 1-2-3-4 PIQ.D125

54

58


11093903 - CRE MULTI D250 1-2 PIQ.D125

56

57

63

11093904 - CRE MULTI D250 1-3 PIQ.D125

56

57

63

11093905 - CRE MULTI D250 1-2-3-4 PIQ.D125

56

57

63

11093906 - CRE MULTI D315 1-2 PIQ.D125

58

58

63

11093907 - CRE MULTI D315 1-3 PIQ.D125

58

58

63

11093908 - CRE MULTI D355 1-2 PIQ.D125
11093909 - CRE MULTI D355 1-3 PIQ.D125
11093910 - CRE MULTI D355 1-2-3-4 PIQ.D125
11093911 - CRE MULTI D355 1-2345-6 PIQ.D125
11093912 - CRE MULTI D400 1-2 PIQ.D125
11093913 - CRE MULTI D400 1-3 PIQ.D125
11093914 - CRE MULTI D400 1-2-3-4 PIQ.D125
11093915 - CRE MULTI D400 1-2345-6 PIQ.D125
11093916 - CRE MULTI D450 1-2 PIQ.D125
11093917 - CRE MULTI D450 1-3 PIQ.D125
11093918 - CRE MULTI D450 1-2-3-4 PIQ.D125
11093921 - CRE MULTI D160 1-3 PIQ.D100
  • Número de documento de idoneidad técnica  :  14.5/11-1698_V2
Referencias Clasificación al fuego
11093035 - CRE MULTI D315 1-2-3-4 PIQ.D125

M0

11093036 - CRE MULTI D315 1-2345-6 PIQ.D125

M0

11093900 - CRE MULTI D200 1-2 PIQ.D125

M0

11093901 - CRE MULTI D200 1-3 PIQ.D125

M0

11093902 - CRE MULTI D200 1-2-3-4 PIQ.D125

M0

11093903 - CRE MULTI D250 1-2 PIQ.D125

M0

11093904 - CRE MULTI D250 1-3 PIQ.D125

M0

11093905 - CRE MULTI D250 1-2-3-4 PIQ.D125

M0

11093906 - CRE MULTI D315 1-2 PIQ.D125

M0

11093907 - CRE MULTI D315 1-3 PIQ.D125

M0

11093908 - CRE MULTI D355 1-2 PIQ.D125

M0

11093909 - CRE MULTI D355 1-3 PIQ.D125

M0

11093910 - CRE MULTI D355 1-2-3-4 PIQ.D125

M0

11093911 - CRE MULTI D355 1-2345-6 PIQ.D125

M0

11093912 - CRE MULTI D400 1-2 PIQ.D125

M0

11093913 - CRE MULTI D400 1-3 PIQ.D125

M0

11093914 - CRE MULTI D400 1-2-3-4 PIQ.D125

M0

11093915 - CRE MULTI D400 1-2345-6 PIQ.D125

M0

11093916 - CRE MULTI D450 1-2 PIQ.D125

M0

11093917 - CRE MULTI D450 1-3 PIQ.D125

M0

11093918 - CRE MULTI D450 1-2-3-4 PIQ.D125

M0

11093921 - CRE MULTI D160 1-3 PIQ.D100

Referencias de productos y accesorios

  • CRE MULTI D315 1-2-3-4 PIQ.D125
    CRE MULTI D315 1-2-3-4 PIQ.D125
    11093035
    247,00 (sin IVA)
  • CRE MULTI D315 1-2345-6 PIQ.D125
    CRE MULTI D315 1-2345-6 PIQ.D125
    11093036
    249,00 (sin IVA)
  • CRE MULTI D200 1-2 PIQ.D125
    CRE MULTI D200 1-2 PIQ.D125
    11093900
    169,00 (sin IVA)
  • CRE MULTI D200 1-3 PIQ.D125
    CRE MULTI D200 1-3 PIQ.D125
    11093901
    169,00 (sin IVA)
  • CRE MULTI D200 1-2-3-4 PIQ.D125
    CRE MULTI D200 1-2-3-4 PIQ.D125
    11093902
    186,00 (sin IVA)
  • CRE MULTI D250 1-2 PIQ.D125
    CRE MULTI D250 1-2 PIQ.D125
    11093903
    192,00 (sin IVA)
  • CRE MULTI D250 1-3 PIQ.D125
    CRE MULTI D250 1-3 PIQ.D125
    11093904
    192,00 (sin IVA)
  • CRE MULTI D250 1-2-3-4 PIQ.D125
    CRE MULTI D250 1-2-3-4 PIQ.D125
    11093905
    207,00 (sin IVA)
  • CRE MULTI D315 1-2 PIQ.D125
    CRE MULTI D315 1-2 PIQ.D125
    11093906
    222,00 (sin IVA)
  • CRE MULTI D315 1-3 PIQ.D125
    CRE MULTI D315 1-3 PIQ.D125
    11093907
    222,00 (sin IVA)
  • CRE MULTI D355 1-2 PIQ.D125
    CRE MULTI D355 1-2 PIQ.D125
    11093908
    245,00 (sin IVA)
  • CRE MULTI D355 1-3 PIQ.D125
    CRE MULTI D355 1-3 PIQ.D125
    11093909
    245,00 (sin IVA)
  • CRE MULTI D355 1-2-3-4 PIQ.D125
    CRE MULTI D355 1-2-3-4 PIQ.D125
    11093910
    256,00 (sin IVA)
  • CRE MULTI D355 1-2345-6 PIQ.D125
    CRE MULTI D355 1-2345-6 PIQ.D125
    11093911
    273,00 (sin IVA)
  • CRE MULTI D400 1-2 PIQ.D125
    CRE MULTI D400 1-2 PIQ.D125
    11093912
    254,00 (sin IVA)
  • CRE MULTI D400 1-3 PIQ.D125
    CRE MULTI D400 1-3 PIQ.D125
    11093913
    273,00 (sin IVA)
  • CRE MULTI D400 1-2-3-4 PIQ.D125
    CRE MULTI D400 1-2-3-4 PIQ.D125
    11093914
    277,00 (sin IVA)
  • CRE MULTI D400 1-2345-6 PIQ.D125
    CRE MULTI D400 1-2345-6 PIQ.D125
    11093915
    291,00 (sin IVA)
  • CRE MULTI D450 1-2 PIQ.D125
    CRE MULTI D450 1-2 PIQ.D125
    11093916
    273,00 (sin IVA)
  • CRE MULTI D450 1-3 PIQ.D125
    CRE MULTI D450 1-3 PIQ.D125
    11093917
    303,00 (sin IVA)
  • CRE MULTI D450 1-2-3-4 PIQ.D125
    CRE MULTI D450 1-2-3-4 PIQ.D125
    11093918
    300,00 (sin IVA)
  • Aldes
    CRE MULTI D160 1-3 PIQ.D100
    11093921
    180,00 (sin IVA)
