ALGAINE Alu Insonorizado
Conducto flexible
ALGAINE Alu Insonorizado
Conducto flexible
El ALGAINE Alu Insonorizado permite conectar un conducto y una boca con atenuación acústica en todas las redes terciarias.
ALGAINE Alu Insonorizado

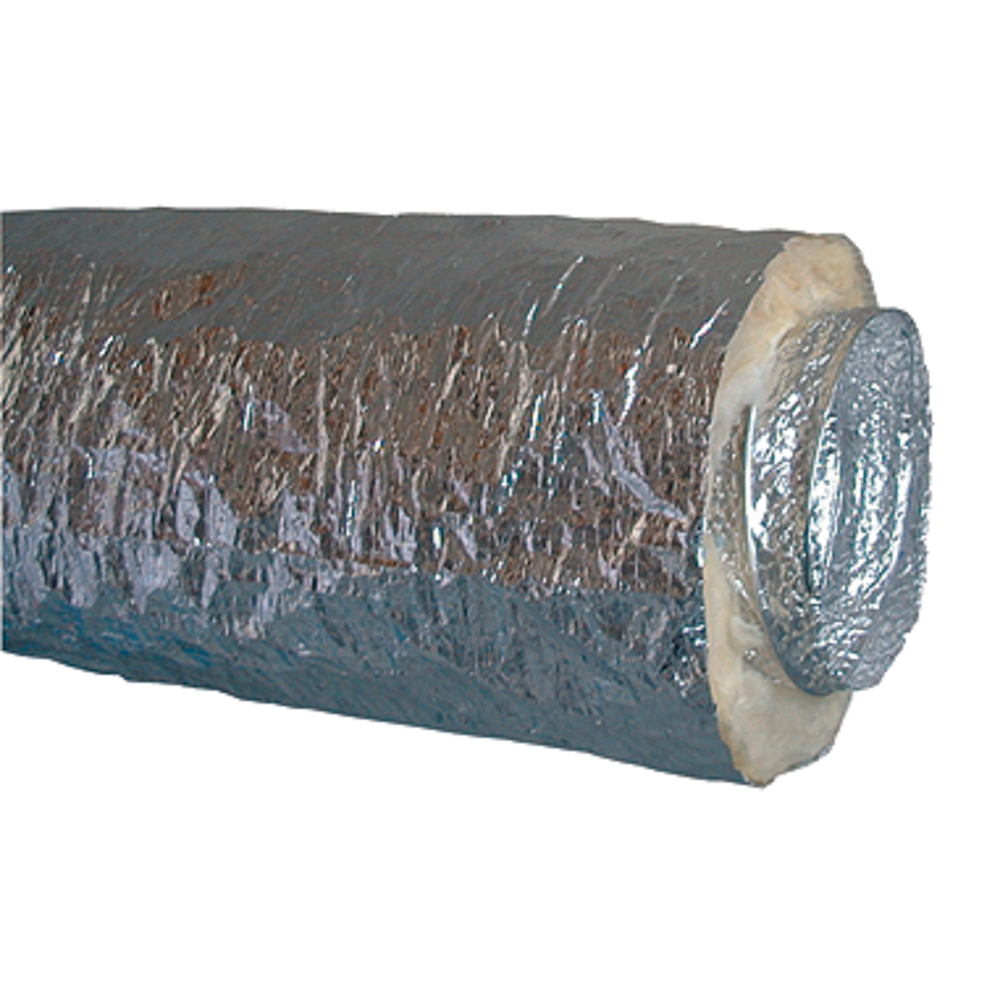

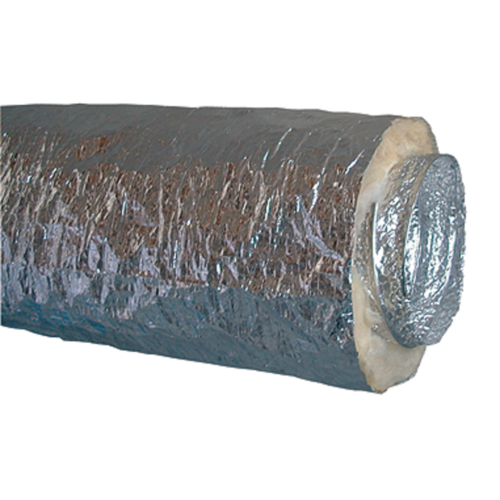

El ALGAINE Alu Insonorizado es un conducto flexible, formado por dos paredes de aluminio y un aislante de lana de vidrio de 25mm de espesor. Permite conectar un conducto y una boca con atenuación acústica en todas las redes terciarias.
Los + productos
- conducto flexible con aislamiento fónico integrado,
- conducto compactada para el transporte y almacenamiento,
- clasificación al fuego M0 para el conducto interior.
-
material:
- interior: ALGAINE Alu perforado,
- exterior: envolvente de aluminio armado,
- aislante fónico: lana de vidrio 25 mm.
- embalaje: 10 m compactados en 1,25m,
- radio de curvatura: 0,6 D + 25 mm,
- temperatura de utilización: - 30°C à + 250°C,
- clasificación al fuego M0 para el conducto interior.
- la conexión sobre el accesorio macho o el cuello del plenum se realiza por simple encaje,
- empujar la lana de vidrio entre el conducto interior y exterior en unos cuantos centímetros y unir los 2 conductos gracias a cinta Alu RAA. El conducto interior está perforado, la estanqueidad se obtendrá gracias por el conducto exterior. Se prestará especial atención a la conexión de los 2 conductos entre sí,
- fijar después el conjunto conducto interior/exterior sobre el accesorio macho gracias a una abrazadera tipo abrazadera polivalente o CSF colocada sobre la cinta aluminio,
- la conexión de 2 longitudes se realiza con un RM (manguito macho),
- en todos los casos, para evitar pérdidas de carga y regeneraciones acústicas, limitar al máximo los codos.
| Referencias | Sección de paso de aire libre (m²) | Temperatura máxima de utilización (°C) | Materia del aislante |
|---|---|---|---|
| 11091930 - Conducto ALGAINE de aluminio insonorizado M0-M1 D80 - 10 M | 0.02 |
250 |
|
| 11091931 - Conducto ALGAINE de aluminio insonorizado M0-M1 D100 - 10 M | 0.03 |
250 |
|
| 11091932 - Conducto ALGAINE de aluminio insonorizado M0-M1 D125 - 10 M | 0.05 |
250 |
|
| 11091933 - Conducto ALGAINE de aluminio insonorizado M0-M1 D150 - 10 M | 0.07 |
250 |
|
| 11091934 - Conducto ALGAINE de aluminio insonorizado M0-M1 D160 - 10 M | 0.08 |
250 |
|
| 11091935 - Conducto ALGAINE de aluminio insonorizado M0-M1 D200 - 10 M | 0.13 |
250 |
|
| 11091936 - Conducto ALGAINE de aluminio insonorizado M0-M1 D250 - 10 M | 0.2 |
250 |
|
| 11091937 - Conducto ALGAINE de aluminio insonorizado M0-M1 D315 - 10 M | 0.31 |
250 |
|
| 11091938 - Conducto ALGAINE de aluminio insonorizado M0-M1 D355 - 10 M | 0.4 |
250 |
|
| 11091939 - Conducto ALGAINE de aluminio insonorizado M0-M1 D400 - 10 M | 0.5 |
250 |
|
| 11091940 - Conducto ALGAINE de aluminio insonorizado M0-M1 D450 - 10 M | 0.64 |
250 |
|
| 11091941 - Conducto ALGAINE de aluminio insonorizado M0-M1 D500 - 10 M | 0.79 |
250 |
| Referencias | L (mm) | Ø (mm) | Radio de curvatura | Peso (kg) |
|---|---|---|---|---|
| 11091930 - Conducto ALGAINE de aluminio insonorizado M0-M1 D80 - 10 M | 10000 |
80 |
0,6 D |
1,23 |
| 11091931 - Conducto ALGAINE de aluminio insonorizado M0-M1 D100 - 10 M | 10000 |
100 |
0,6 D |
1,313 |
| 11091932 - Conducto ALGAINE de aluminio insonorizado M0-M1 D125 - 10 M | 10000 |
125 |
0,6 D |
1,622 |
| 11091933 - Conducto ALGAINE de aluminio insonorizado M0-M1 D150 - 10 M | 10000 |
150 |
0,6 D |
1,868 |
| 11091934 - Conducto ALGAINE de aluminio insonorizado M0-M1 D160 - 10 M | 10000 |
160 |
0,6 D |
2,054 |
| 11091935 - Conducto ALGAINE de aluminio insonorizado M0-M1 D200 - 10 M | 10000 |
200 |
0,6 D |
2,653 |
| 11091936 - Conducto ALGAINE de aluminio insonorizado M0-M1 D250 - 10 M | 10000 |
250 |
0,6 D |
4,34 |
| 11091937 - Conducto ALGAINE de aluminio insonorizado M0-M1 D315 - 10 M | 10000 |
315 |
0,6 D |
5,402 |
| 11091938 - Conducto ALGAINE de aluminio insonorizado M0-M1 D355 - 10 M | 10000 |
355 |
0,6 D |
6,078 |
| 11091939 - Conducto ALGAINE de aluminio insonorizado M0-M1 D400 - 10 M | 10000 |
400 |
0,6 D |
11,165 |
| 11091940 - Conducto ALGAINE de aluminio insonorizado M0-M1 D450 - 10 M | 10000 |
450 |
0,6 D |
12,74 |
| 11091941 - Conducto ALGAINE de aluminio insonorizado M0-M1 D500 - 10 M | 10000 |
500 |
0,6 D |
14,25 |
