EHL Entrada de aire higrorregulable

EHL

Entrada de aire higrorregulable

La EHL es una entrada de aire higrorregulable ideal para las necesidades acústicas.
EHL EHL
Descargar archivo de la biblioteca CAD
EHL

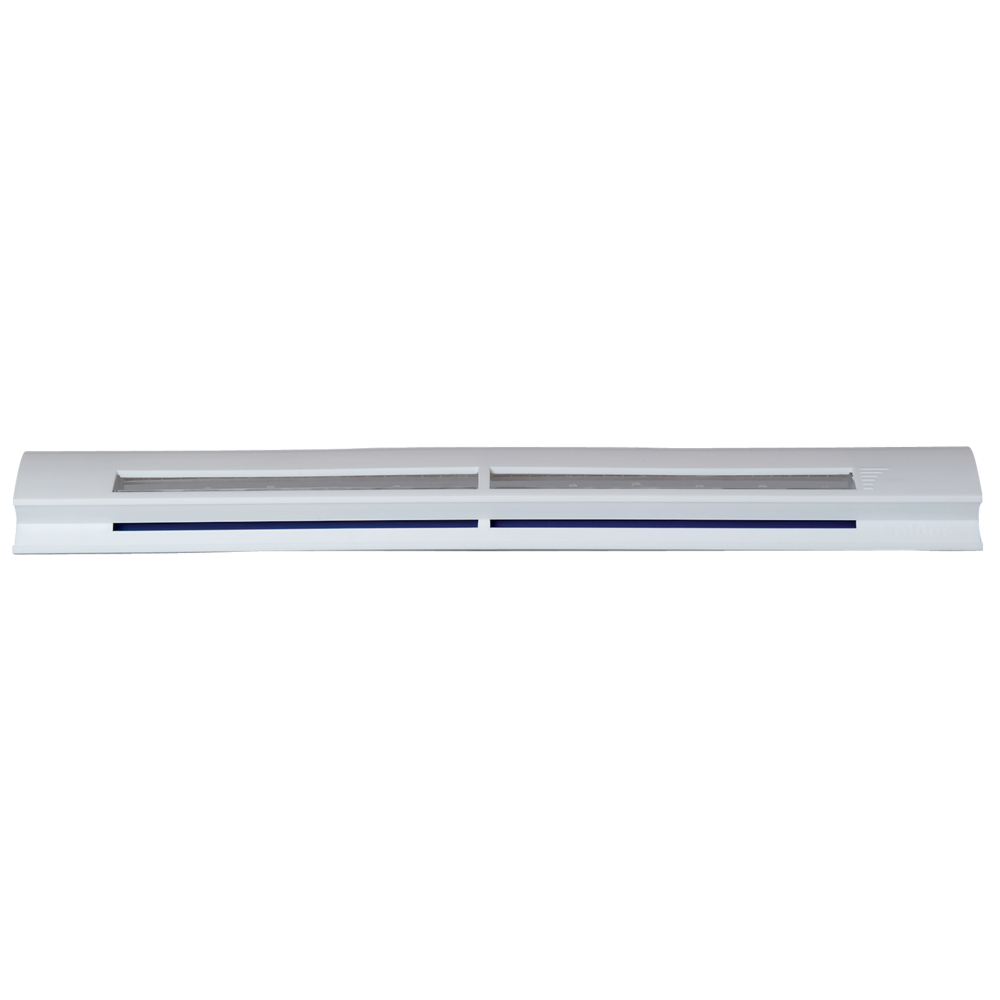

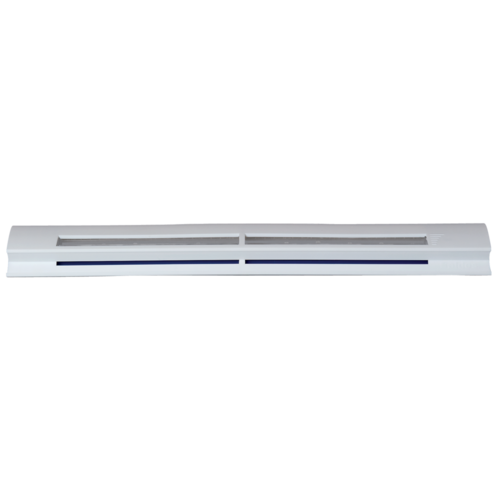

La EHL es una entrada de aire higrorregulable acústica para carpintería. La EHL asegura la aportación de aire nuevo y la repartición de los caudales que entran en la vivienda en función de la tasa de humedad.
EHL

Los + productos

  • aislamiento acústico hasta 42 dB,
  • adapta su caudal en función de la ocupación de la vivienda,
  • orientación del chorro de aire hacia el techo,
  • ningún tornillo de fijación visible.

La EHL permite alimentar la vivienda con aire nuevo a partir de una ranura en la carpintería y una viserilla por el lado exterior.

  • entrada de aire higrorregulable acústica,
  • se instala en una carpintería,
  • disponible en diferentes colores.
  • la entrada de aire EHL debe montarse únicamente en los locales secos: dormitorios, estar, salón,
  • La EHL debe instalarse en el interior de la vivienda, en la parte alta de las ventanas o en la caja de persiana,
  • el flujo de aire entrante debe estar orientado y dirigido hacia el techo,
  • se instala en una ranura doble 2 x (172 x 12) mm.
Referencias Materia del aislante Tamaño Color
11014060 - EHL S de 6-44 m³/h - 37 dB - Blanco

S

Blanco

11014061 - EHL S 6-44 m³/h - 37 dB - Aluminio

S

Aluminio

11014062 - EHL S de 6-44 m³/h - 37 dB - Negro

S

Negro

11014063 - EHL S de 6-44 m³/h - 37 dB - Marrón

S

Marrón

11014064 - EHL S de 6-44 m³/h - 37 dB - Roble

S

Roble

11014065 - EHL S de 6-44 m³/h - 37 dB - Marfil

S

Marfil

11014066 - EHL L de 6-44 m³/h - 39 dB - Blanco

L

Blanco

11014067 - EHL L de 6-44 m³/h - 39 dB - Aluminio

L

Aluminio

11014068 - EHL L de 6-44 m³/h - 39 dB - Negro

L

Negro

11014069 - EHL L de 6-44 m³/h - 39 dB - Marrón

L

Marrón

11014070 - EHL L de 6-44 m³/h - 39 dB - Roble

L

Roble

11014071 - EHL L de 6-44 m³/h - 39 dB - Marfil

L

Marfil

11014084 - Kit EHL S de 6-44 m³/h - 37 dB - Blanco

S

Blanco

11014085 - Kit EHL L de 6-44 m³/h - 39 dB - Blanco

L

Blanco

11014088 - EHL S de 6-44 m³/h - 37 dB - Roble claro

S

Roble claro

11014129 - EHL L de 6-44 m³/h - 39 dB - Roble claro

L

Roble claro

11014138 - EHL L de 6-44 m³/h - 39 dB - Antracita

L

Antracita

11014139 - EHL S de 6-44 m³/h - 37 dB - Antracita

S

Antracita

11014046 - EHLO S 6-44 m³/h

S


EHL EHL

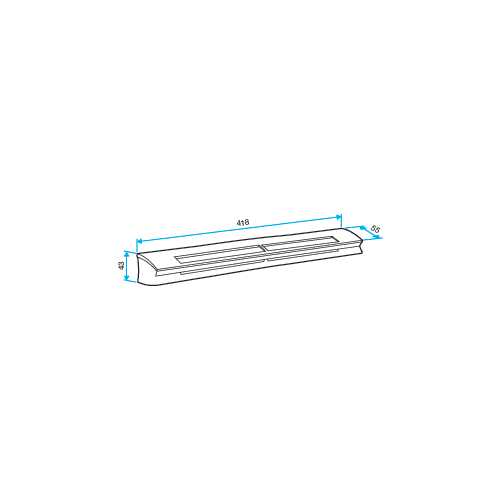

Referencias H (mm) I (mm) L (mm) Ranura (mm)
11014060 - EHL S de 6-44 m³/h - 37 dB - Blanco

43

55

418

2 x (172 x 12)

11014061 - EHL S 6-44 m³/h - 37 dB - Aluminio

43

55

418

2 x (172 x 12)

11014062 - EHL S de 6-44 m³/h - 37 dB - Negro

43

55

418

2 x (172 x 12)

11014063 - EHL S de 6-44 m³/h - 37 dB - Marrón

43

55

418

2 x (172 x 12)

11014064 - EHL S de 6-44 m³/h - 37 dB - Roble

43

55

418

2 x (172 x 12)

11014065 - EHL S de 6-44 m³/h - 37 dB - Marfil

43

55

418

2 x (172 x 12)

11014066 - EHL L de 6-44 m³/h - 39 dB - Blanco

47

71

419

2 x (172 x 12)

11014067 - EHL L de 6-44 m³/h - 39 dB - Aluminio

47

71

419

2 x (172 x 12)

11014068 - EHL L de 6-44 m³/h - 39 dB - Negro

47

71

419

2 x (172 x 12)

11014069 - EHL L de 6-44 m³/h - 39 dB - Marrón

47

71

419

2 x (172 x 12)

11014070 - EHL L de 6-44 m³/h - 39 dB - Roble

47

71

419

2 x (172 x 12)

11014071 - EHL L de 6-44 m³/h - 39 dB - Marfil

47

71

419

2 x (172 x 12)

11014084 - Kit EHL S de 6-44 m³/h - 37 dB - Blanco

43

55

418

2 x (172 x 12)

11014085 - Kit EHL L de 6-44 m³/h - 39 dB - Blanco

47

71

419

2 x (172 x 12)

11014088 - EHL S de 6-44 m³/h - 37 dB - Roble claro

43

55

418

2 x (172 x 12)

11014129 - EHL L de 6-44 m³/h - 39 dB - Roble claro

47

71

419

2 x (172 x 12)

11014138 - EHL L de 6-44 m³/h - 39 dB - Antracita

47

71

419

2 x (172 x 12)

11014139 - EHL S de 6-44 m³/h - 37 dB - Antracita

43

55

418

2 x (172 x 12)

11014046 - EHLO S 6-44 m³/h

55

418


Rango de caudal de aire (m3/h)

6-44

Referencias Dnew (dB) Dnew (Ctr) avec auvent standard (dB) Dnew (Ctr) avec auvent standard et entretoise acoustique (dB) Dnew (Ctr) avec auvent acoustique et entretoise acoustique (dB) Dnew (Ctr) avec auvent acoustique (dB)
11014060 - EHL S de 6-44 m³/h - 37 dB - Blanco

37



40

11014061 - EHL S 6-44 m³/h - 37 dB - Aluminio

37



40

11014062 - EHL S de 6-44 m³/h - 37 dB - Negro

37



40

11014063 - EHL S de 6-44 m³/h - 37 dB - Marrón

37



40

11014064 - EHL S de 6-44 m³/h - 37 dB - Roble

37



40

11014065 - EHL S de 6-44 m³/h - 37 dB - Marfil

37



40

11014066 - EHL L de 6-44 m³/h - 39 dB - Blanco

39

42


11014067 - EHL L de 6-44 m³/h - 39 dB - Aluminio

39

42


11014068 - EHL L de 6-44 m³/h - 39 dB - Negro

39

42


11014069 - EHL L de 6-44 m³/h - 39 dB - Marrón

39

42


11014070 - EHL L de 6-44 m³/h - 39 dB - Roble

39

42


11014071 - EHL L de 6-44 m³/h - 39 dB - Marfil

39

42


11014084 - Kit EHL S de 6-44 m³/h - 37 dB - Blanco

37

37



40

11014085 - Kit EHL L de 6-44 m³/h - 39 dB - Blanco

39



39

42


11014088 - EHL S de 6-44 m³/h - 37 dB - Roble claro

37



40

11014129 - EHL L de 6-44 m³/h - 39 dB - Roble claro

39

42


11014138 - EHL L de 6-44 m³/h - 39 dB - Antracita

39

42


11014139 - EHL S de 6-44 m³/h - 37 dB - Antracita

37



40

11014046 - EHLO S 6-44 m³/h

37



40

  • Certificado QB  :  Entradas de aire higrorregulables
  • N° identificación QB37  :  05/02-CHY1-2267;05/02-CHY1-2266
  • Número de documento de idoneidad técnica  :  14.5/17-2266;14.5/17-2267
  • Eligibilidad al CEE  :  Sí

Referencias de productos y accesorios

  • EHL S de 6-44 m³/h - 37 dB - Blanco
    EHL S de 6-44 m³/h - 37 dB - Blanco
    11014060
    46,20 (sin IVA)
  • EHL S 6-44 m³/h - 37 dB - Aluminio
    EHL S 6-44 m³/h - 37 dB - Aluminio
    11014061
    56,00 (sin IVA)
  • EHL S de 6-44 m³/h - 37 dB - Negro
    EHL S de 6-44 m³/h - 37 dB - Negro
    11014062
    56,00 (sin IVA)
  • EHL S de 6-44 m³/h - 37 dB - Marrón
    EHL S de 6-44 m³/h - 37 dB - Marrón
    11014063
    56,00 (sin IVA)
  • EHL S de 6-44 m³/h - 37 dB - Roble
    EHL S de 6-44 m³/h - 37 dB - Roble
    11014064
    56,00 (sin IVA)
  • EHL S de 6-44 m³/h - 37 dB - Marfil
    EHL S de 6-44 m³/h - 37 dB - Marfil
    11014065
    56,00 (sin IVA)
