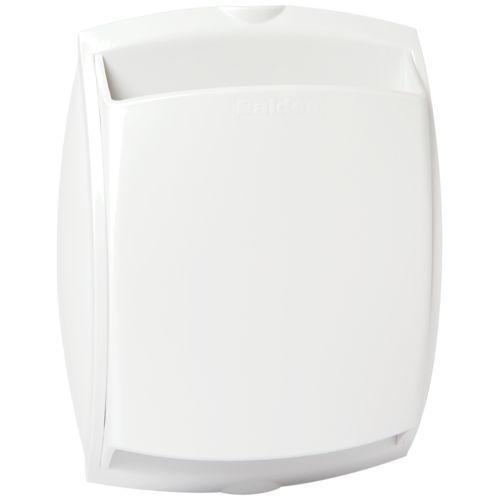

BAP'SI® TWIN Boca de extracción simple flujo autorregulable

BAP'SI® TWIN

Boca de extracción simple flujo autorregulable

La boca Bap'SI twin permite garantizar un caudal de aire constante de forma permanente sean cuales sean las condiciones en la vivienda.
BAP'SI® TWIN
Ver referencias Descargar archivo de la biblioteca CAD
BAP'SI® TWIN
BAP'SI TWIN es una boca de extracción autorregulable de simple caudal destinada al mercado terciario y a las viviendas colectivas nuevas o en rehabilitación. BAP'SI TWIN cubre toda la gama de caudales de 15 a 150 m³/h.
BAP'SI® TWIN

Los + productos

  • Facilidad de instalación.
  • junta Roll-In
  • Versión impulsión: combinación con un MR Aldes.
  • Cubre toda la gama de caudales de 15 a 150 m3/h.
  • Diseño inédito
  • Mantenimiento simplificado.
  • Versión módulo: limita los stocks.
  • En un sistema de VMC autorregulable, el caudal de aire es constante sean cuales sean las condiciones atmosféricas o la ocupación de los cuartos.
  • BAP'SI TWIN impulsión: boca sin regulador que debe combinarse con un MR.
  • diseño inédito, sin rejilla,
  • versiones y accesorios que permiten responder al conjunto de necesidades de montaje,
  • gama módulo: una misma boca para varios caudales regulables,
  • mantenimiento facilitado: subconjunto de regulación encajable y desencajable fácilmente,
  • rango de presión: 50 - 160 Pa.
  • BAP'SI TWIN debe instalarse en estancias húmedas.
  • la boca debe situarse en la parte alta de una pared vertical o en el techo,
  • la boca debe ser accesible y desmontable,
  • Versión con cuello Ø125 mm: se fija por encaje en un manguito, RT Flex, conductos rígidos o conductos semirrígidos. La junta Roll-In asegura la estanqueidad y el acoplamiento a la pared.
  • versión sin cuello se fija por clip sobre cuello Ø125 mm, Ø116 mm o Ø100 mm. La boca se atornilla directamente sobre la pared o se fija por clip sobre una pletina de rehabilitación.
Tipo de vivienda en Higro B
NA
BAP'SI® TWIN

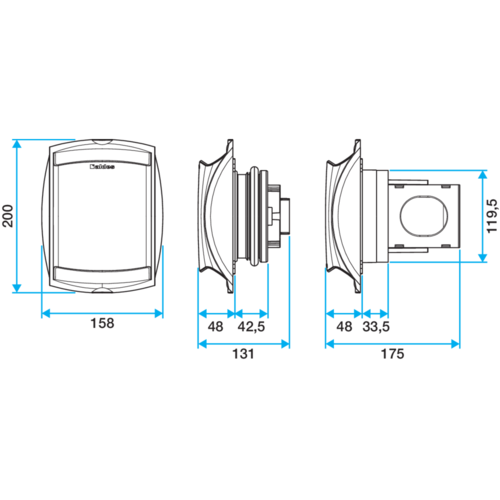

Referencias H (mm) L (mm) Ø conexión (mm)
11019185 - BAP'SI twin 15 Ø125 - Blanco 200 48 125
11019186 - BAP'SI twin 30 Ø125 - Blanco 200 48 125
11019187 - BAP'SI twin 45 Ø125 - Blanco 200 48 125
11019188 - BAP'SI twin 60 módulo Ø125 - Blanco 200 48 125
11019189 - BAP'SI twin 75 Ø125 - Blanco 200 48 125
11019190 - BAP'SI twin 90 Ø125 - Blanco 200 48 125
11019191 - BAP'SI twin 100 módulo Ø125 - Blanco 200 48 125
11019192 - BAP'SI twin 120 Ø125 - Blanco 200 48 125
11019193 - BAP'SI twin 150 Ø125 - Blanco 200 48 125
11019194 - BAP'SI twin 15 sin cuello - Blanco 200 48 Sans fût
11019195 - BAP'SI twin 30 sin cuello - Blanco 200 48 Sans fût
11019196 - BAP'SI twin 45 sin cuello - Blanco 200 48 Sans fût
11019197 - BAP'SI twin 60 módulo sin cuello - Blanco 200 48 Sans fût
11019199 - BAP'SI twin 90 sin cuello - Blanco 200 48 Sans fût
11019200 - BAP'SI twin impulsión sin cuello - Blanco 200 48 Sans fût
Referencias Otros caudales regulables (m3/h) Caudal base (m3/h) Caudal (m3/h) Caudal ajuste fábrica (m3/h) Rango de presión (Pa) Tolerancia sobre el caudal
11019185 - BAP'SI twin 15 Ø125 - Blanco   15 15 15 50-160 NA
11019186 - BAP'SI twin 30 Ø125 - Blanco   30 30 30 50-160 NA
11019187 - BAP'SI twin 45 Ø125 - Blanco   45 45 45 50-160 NA
11019188 - BAP'SI twin 60 módulo Ø125 - Blanco 75 ; 90 60 60 60 50-160 NA
11019189 - BAP'SI twin 75 Ø125 - Blanco   75 75 75 50-160 NA
11019190 - BAP'SI twin 90 Ø125 - Blanco   90 90 90 50-160 NA
11019191 - BAP'SI twin 100 módulo Ø125 - Blanco 120 ; 150 100 100 100 50-160 NA
11019192 - BAP'SI twin 120 Ø125 - Blanco   120 120 120 50-160 NA
11019193 - BAP'SI twin 150 Ø125 - Blanco   150 150 150 50-160 NA
11019194 - BAP'SI twin 15 sin cuello - Blanco   15 15 15 50-160 NA
11019195 - BAP'SI twin 30 sin cuello - Blanco   30 30 30 50-160 NA
11019196 - BAP'SI twin 45 sin cuello - Blanco   45 45 45 50-160 NA
11019197 - BAP'SI twin 60 módulo sin cuello - Blanco   60 60 60 50-160 NA
11019199 - BAP'SI twin 90 sin cuello - Blanco   90 90 90 50-160 NA
11019200 - BAP'SI twin impulsión sin cuello - Blanco         50-160 NA
Referencias Lw a 136 Pa (dB(A))
11019185 - BAP'SI twin 15 Ø125 - Blanco 34
11019186 - BAP'SI twin 30 Ø125 - Blanco 38
11019187 - BAP'SI twin 45 Ø125 - Blanco 41
11019188 - BAP'SI twin 60 módulo Ø125 - Blanco 43
11019189 - BAP'SI twin 75 Ø125 - Blanco 47
11019190 - BAP'SI twin 90 Ø125 - Blanco 49
11019191 - BAP'SI twin 100 módulo Ø125 - Blanco 48
11019192 - BAP'SI twin 120 Ø125 - Blanco 50
11019193 - BAP'SI twin 150 Ø125 - Blanco 51
11019194 - BAP'SI twin 15 sin cuello - Blanco 34
11019195 - BAP'SI twin 30 sin cuello - Blanco 38
11019196 - BAP'SI twin 45 sin cuello - Blanco 41
11019197 - BAP'SI twin 60 módulo sin cuello - Blanco 43
11019199 - BAP'SI twin 90 sin cuello - Blanco 49
11019200 - BAP'SI twin impulsión sin cuello - Blanco
