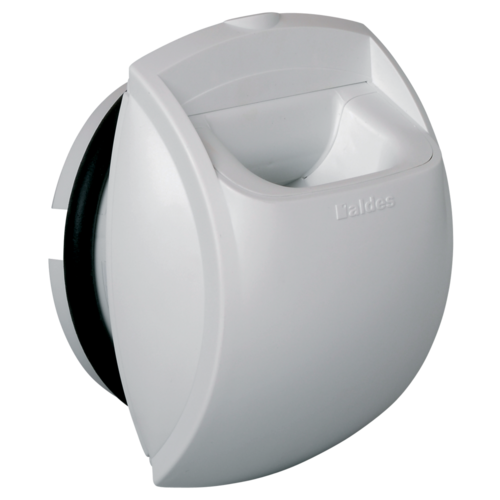

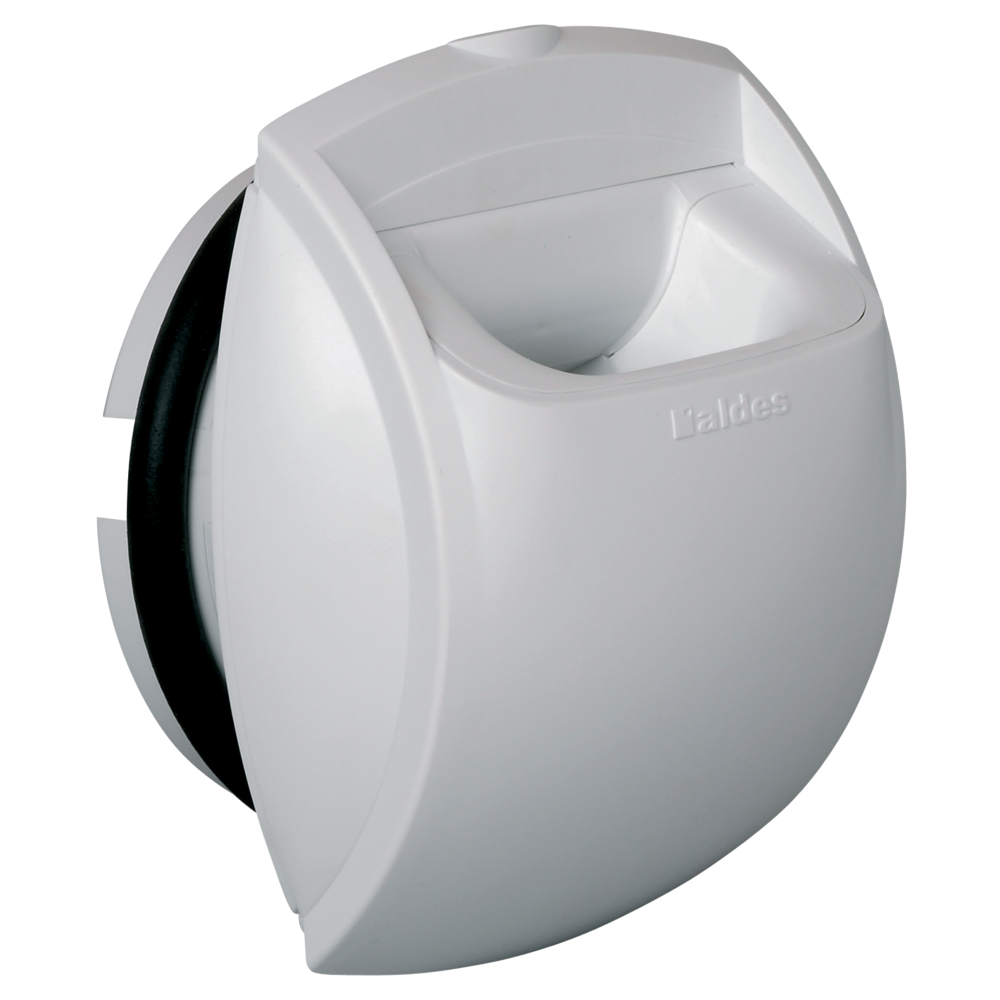

BAP'SI® Simple Caudal Boca de extracción simple flujo autorregulable

BAP'SI® Simple Caudal

Boca de extracción simple flujo autorregulable

La boca BAP'SI Simple Caudal Sanitario es la solución ideal para viviendas nuevas, ya que permite garantizar un caudal de aire constante sean cuales sean las condiciones de la vivienda.
BAP'SI® Simple Caudal
Descargar archivo de la biblioteca CAD
BAP'SI® Simple Caudal
BAP'SI es una boca de extracción autorregulable de simple caudal para viviendas colectivas nuevas y en rehabilitación. BAP'SI ofrece un diseño inédito con una junta Roll-In.
BAP'SI® Simple Caudal

Los + productos

  • Facilidad de instalación.
  • junta Roll-In
  • Mantenimiento simplificado.
  • Diseño único.
  • Versión módulo: limita los stocks.

En un sistema de VMC autorregulable, el caudal de aire es constante sean cuales sean las condiciones atmosféricas o la ocupación de los cuartos.

  • diseño inédito, sin rejilla,
  • versiones y accesorios que permiten responder al conjunto de necesidades de montaje,
  • gama módulo: una misma boca para varios caudales regulables,
  • mantenimiento facilitado: subconjunto de regulación encajable y desencajable fácilmente,
  • rango de presión: 50 - 160 Pa.
  • la BAP'SI de simple caudal sanitario debe instalarse en los locales húmedos,
  • la boca debe situarse en la parte alta de una pared vertical o en el techo,
  • la boca debe ser accesible y desmontable,
  • Versión con cuello Ø125 mm: se fija por encaje en un manguito, RT Flex, conductos rígidos o conductos semirrígidos. La junta Roll-In asegura la estanqueidad y el acoplamiento a la pared.
  • la versión sin cuello se fija por clip en cuello Ø125 mm, Ø116 mm o Ø100 mm. La boca se atornilla directamente en la pared o se fija por clip en una pletina de rehabilitación.
Tipo de vivienda en Higro B Materia del aislante Color

NA

Blanco

BAP'SI® Simple Caudal

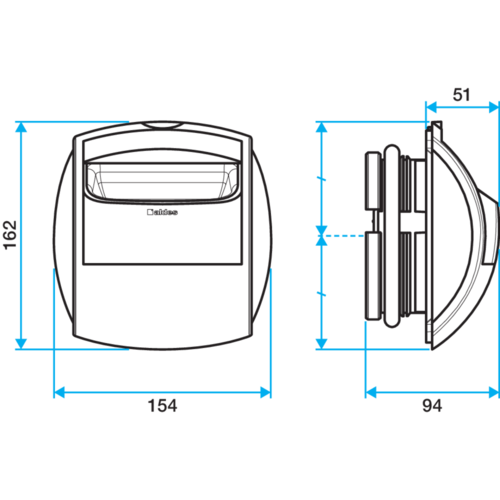

Referencias H (mm) L (mm) Ø conexión (mm)
11019003 - BAP'SI Estándar 15 m³/h - Ø125 mm - Blanco

162

51

125

11019004 - BAP'SI Estándar 30 m³/h - Ø125 mm - Blanco

162

51

125

11019005 - BAP'SI Estándar 45 m³/h - Ø125 mm - Blanco

162

51

125

11019006 - BAP'SI Estándar 60 m³/h - Ø125 mm - Blanco

162

51

125

11019007 - BAP'SI 15 sin cuello

162

51

Sans fût

11019008 - BAP'SI 30 sin cuello

162

51

Sans fût

11019009 - BAP'SI 45 sin cuello

162

51

Sans fût

11019010 - BAP'SI 60 sin cuello

162

51

Sans fût

11019090 - BAP'SI S1-módulo Ø125

162

51

125

11019091 - BAP'SI S2-módulo Ø125

162

51

125

11019094 - BAP'SI S1-módulo sin cuello

162

51

Sans fût

11019095 - BAP'SI S2-módulo sin cuello

162

51

Sans fût

Referencias Otros caudales regulables (m3/h) Caudal (m3/h) Rango de presión (Pa) Tolerancia sobre el caudal
11019003 - BAP'SI Estándar 15 m³/h - Ø125 mm - Blanco

15

50-160

NA

11019004 - BAP'SI Estándar 30 m³/h - Ø125 mm - Blanco

30

50-160

NA

11019005 - BAP'SI Estándar 45 m³/h - Ø125 mm - Blanco

45

50-160

NA

11019006 - BAP'SI Estándar 60 m³/h - Ø125 mm - Blanco

60

50-160

NA

11019007 - BAP'SI 15 sin cuello

15

50-160

NA

11019008 - BAP'SI 30 sin cuello

30

50-160

NA

11019009 - BAP'SI 45 sin cuello

45

50-160

NA

11019010 - BAP'SI 60 sin cuello

60

50-160

NA

11019090 - BAP'SI S1-módulo Ø125

20 ; 15

30

50-160

NA

11019091 - BAP'SI S2-módulo Ø125

60 ; 30

45

50-160

NA

11019094 - BAP'SI S1-módulo sin cuello

20 ; 15

30

50-160

NA

11019095 - BAP'SI S2-módulo sin cuello

60 ; 30

45

50-160

NA

Referencias Dnew (C) (dB) Lw a 136 Pa (dB(A))
11019003 - BAP'SI Estándar 15 m³/h - Ø125 mm - Blanco

59

32

11019004 - BAP'SI Estándar 30 m³/h - Ø125 mm - Blanco

57

31

11019005 - BAP'SI Estándar 45 m³/h - Ø125 mm - Blanco
11019006 - BAP'SI Estándar 60 m³/h - Ø125 mm - Blanco
11019007 - BAP'SI 15 sin cuello

59

32

11019008 - BAP'SI 30 sin cuello

57

31

11019009 - BAP'SI 45 sin cuello
11019010 - BAP'SI 60 sin cuello
11019090 - BAP'SI S1-módulo Ø125

57

31

11019091 - BAP'SI S2-módulo Ø125
11019094 - BAP'SI S1-módulo sin cuello

57

31

11019095 - BAP'SI S2-módulo sin cuello

Referencias de productos y accesorios

  • BAP'SI Estándar 15 m³/h - Ø125 mm - Blanco
    BAP'SI Estándar 15 m³/h - Ø125 mm - Blanco
    11019003
    21,40 (sin IVA)
  • BAP'SI Estándar 30 m³/h - Ø125 mm - Blanco
    BAP'SI Estándar 30 m³/h - Ø125 mm - Blanco
    11019004
    21,40 (sin IVA)
  • BAP'SI Estándar 45 m³/h - Ø125 mm - Blanco
    BAP'SI Estándar 45 m³/h - Ø125 mm - Blanco
    11019005
    21,40 (sin IVA)
  • BAP'SI Estándar 60 m³/h - Ø125 mm - Blanco
    BAP'SI Estándar 60 m³/h - Ø125 mm - Blanco
    11019006
    21,40 (sin IVA)
  • BAP'SI 15 sin cuello
    BAP'SI 15 sin cuello
    11019007
    17,40 (sin IVA)
  • BAP'SI 30 sin cuello
    BAP'SI 30 sin cuello
    11019008
    17,40 (sin IVA)
  • BAP'SI 45 sin cuello
    BAP'SI 45 sin cuello
    11019009
    17,40 (sin IVA)
  • BAP'SI 60 sin cuello
    BAP'SI 60 sin cuello
    11019010
    17,40 (sin IVA)
  • BAP'SI S1-módulo Ø125
    BAP'SI S1-módulo Ø125
    11019090
    21,40 (sin IVA)
  • BAP'SI S2-módulo Ø125
    BAP'SI S2-módulo Ø125
    11019091
    21,40 (sin IVA)
  • BAP'SI S1-módulo sin cuello
    BAP'SI S1-módulo sin cuello
    11019094
    17,40 (sin IVA)
  • BAP'SI S2-módulo sin cuello
    BAP'SI S2-módulo sin cuello
    11019095
    17,40 (sin IVA)

Documentos

Showing 1 - y of documento
  • Manual de instalación y mantenimiento de BAP'SI®
    Manuales
    640 KB
  • Manual de instalación de pletina de rehabilitación BAP'SI®
    Manuales
    183 KB
