Serie SF 861 T - acero
Difusor rotacional
Serie SF 861 T - acero
Difusor rotacional

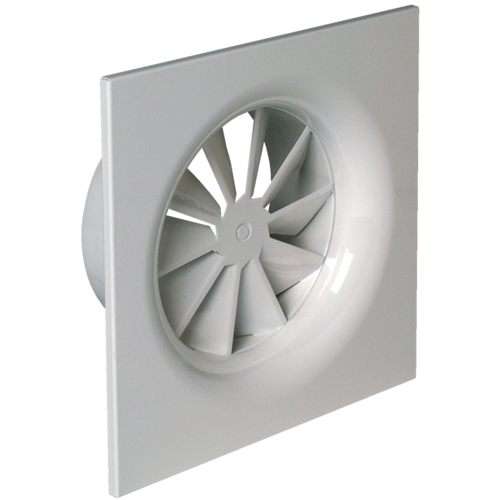

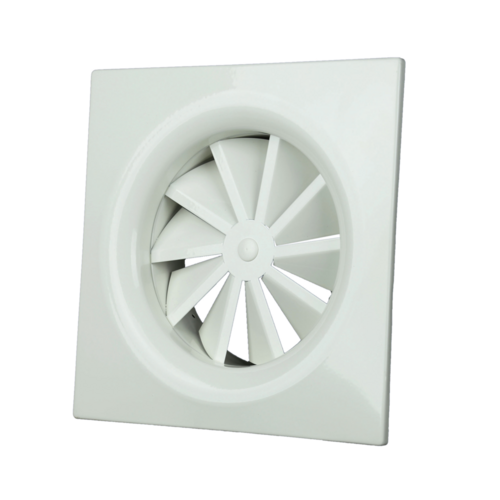

El SF 861 T es un difusor de techo fijo rotacional para la difusión de aire en locales terciarios.
Serie SF 861 T - acero
El SF 861 T es un difusor fijo de alta inducción rotacional para la difusión de aire de los sistemas de ventilación o acondicionamiento de aire en edificios terciarios con un falso techo de 600 × 600 mm. Ofrece una gran capacidad de mezcla para una homogeneización rápida de las temperaturas. Resulta ideal para las instalaciones de acondicionamiento de aire con importantes diferencias de temperatura y una altura bajo techo reducida. Presenta un acabado de acero con pintura epoxi en color blanco RAL 9003 al 85 %.
Los + productos
- diseñado para placas de falso techo de 600 × 600,
- difusión eficaz y simple de montar,
- excelente tasa de inducción.
El difusor SF 861 T se instala en lugar de una placa de techo estándar de 600 × 600 mm. Permite una difusión fija rotacional para una gran capacidad de mezcla y una homogeneización rápida de las temperaturas.
- difusor de techo fijo de alta inducción rotacional,
- cuerpo y palas de difusión de acero,
- diseñado a partir de un difusor SF 861 estándar integrado en una placa de acero,
- conexión en conducto circular o plenum LRE,
- instalación en lugar de una placa de techo estándar de 600 × 600 mm,
- acabado de acero con pintura epoxi RAL 9003 al 85 %,
- fijación oculta por tornillo en el cuello del difusor.
-
accesorios:
- BR: regulación de tipo mariposa con 2 lamas en V de acero,
- plenum de conexión LRE con embocadura lateral.
- distribuidor de flujo opcional,
- disponible en versión simple o aislada de 2 o 5 caras.
El difusor SF 861 T se instala en lugar de una placa de falso techo estándar con ayuda de una fijación oculta por tornillo en los laterales del difusor. El sistema debe fijarse a la losa de hormigón con ayuda de las patas situadas en el plenum.
| Materia del aislante |
|---|

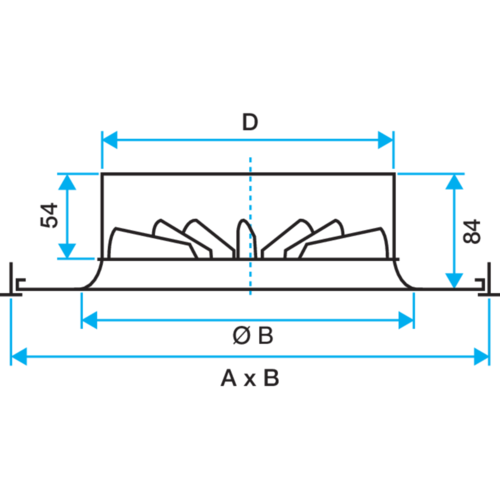

| A x B* (mm) | C (mm) | H1 (mm) | P (mm) | Ø B (mm) | Ø D (mm) | Ø conexión plenum (mm) | Dimensiones A x B (mm) |
|---|---|---|---|---|---|---|---|
| 600X600 |
315 |
300 |
400 |
300 |
250 |
250 |
600X600 |
| Caudal de confort < 35dBA (m3/h) |
|---|
| 280 |
Referencias de productos y accesorios
1 software
-
Herramienta de ayuda a la selección de difusores de aire de un edificio terciario
