Serie SF 786 - acero
Difusor rotacional
Serie SF 786 - acero
Difusor rotacional

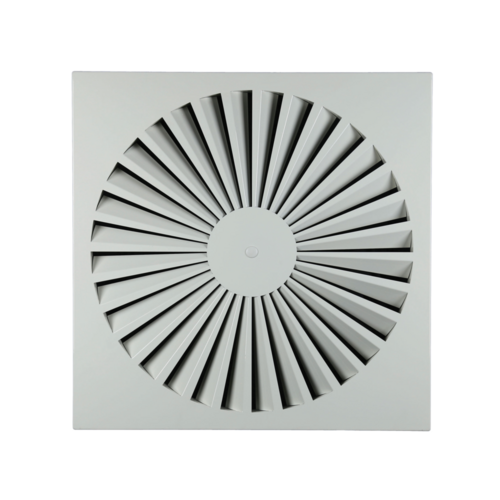

El SF 786 es un difusor cuadrado regulable rotacional para la difusión de aire en locales terciarios.
Serie SF 786 - acero
El SF 785 es un difusor de techo regulable rotacional de acero para la difusión de aire de los sistemas de ventilación o acondicionamiento de aire en edificios terciarios. Este difusor permite una homogeneización rápida de las temperaturas. Resulta particularmente compatible con instalaciones con una gran tasa de inducción y una altura bajo techo reducida. Está disponible en varias dimensiones, de 400 × 400 a 825 × 825 mm (600 × 600 mm para placas de falso techo). Presenta un acabado con pintura epoxi en blanco RAL 9003 al 85 %.
Los + productos
- difusión rotacional,
- ideal para instalaciones con gran tasa de inducción.
El difusor SF 786 se instala en cualquier tipo de techo de placa suspendido o de tipo staff y BA13. Este difusor cuadrado regulable ofrece una difusión de aire rotacional.
- difusor regulable rotacional de acero,
- homogeneización rápida de las temperaturas,
- elevada tasa de inducción,
- instalaciones con una altura bajo techo reducida,
- disponible en versión 400 × 400 a 825 × 825 mm o para placas de falso techo de 600 × 600 mm,
- acabado de pintura epoxi en color blanco RAL 9003 al 85 %,
- fijación al plenum por tornillo central (F7) para techos no registrables de tipo staff o BA13,
- fijación a la losa de hormigón oculta con ayuda de las patas situadas en el plenum de conexión.
-
accesorios:
- plenum de conexión RE con embocadura lateral,
- plenum de conexión RT con embocadura en la parte superior,
- distribuidor de flujo integrado.
El difusor SF 786 se instala en el techo con ayuda de una fijación visible por tornillo central y puente para los techos staff o BA 13. El sistema debe fijarse a la losa de hormigón con ayuda de las patas situadas en el plenum.
| C (mm) | H1 (mm) | H2 (mm) | L x H (mm) | Ø D (mm) |
|---|---|---|---|---|
| 560 |
200 |
340 |
600X600 |
250 |
| Caudal de confort < 35dBA (m3/h) |
|---|
| 550 |
1 software
-
Herramienta de ayuda a la selección de difusores de aire de un edificio terciario
