Serie SF 785 - acero
Difusor rotacional
Serie SF 785 - acero
Difusor rotacional
El SF 785 es un difusor cuadrado regulable rotacional para la difusión de aire en locales terciarios.
Serie SF 785 - acero

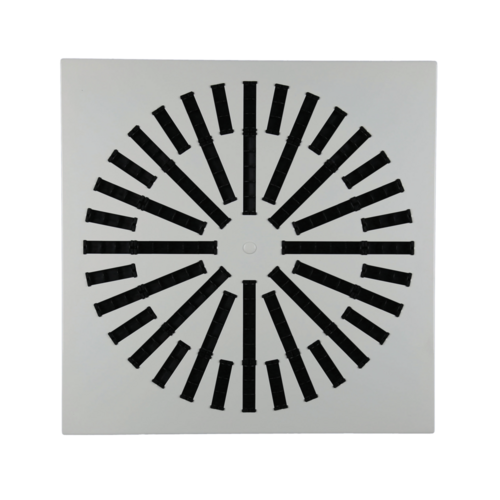

El SF 785 es un difusor de techo regulable rotacional de acero para la difusión de aire de los sistemas de ventilación o acondicionamiento de aire en edificios terciarios. Este difusor permite una homogeneización rápida de las temperaturas. Resulta particularmente compatible con instalaciones con una gran tasa de inducción y una altura bajo techo reducida. Está disponible en varias dimensiones, de 400 × 400 a 825 × 825 mm (600 × 600 mm para placas de falso techo). Presenta un acabado de pintura epoxi en blanco RAL 9003 al 85 % con deflectores de plástico en negro RAL 9005.
Los + productos
- difusión rotacional,
- ideal para instalaciones con gran tasa de inducción.
El difusor SF 785 se instala en cualquier tipo de techo de placa suspendido o de tipo staff y BA13. Este difusor cuadrado regulable ofrece una difusión de aire rotacional.
- difusor regulable rotacional de acero,
- homogeneización rápida de las temperaturas,
- elevada tasa de inducción,
- instalaciones con una altura bajo techo reducida,
- disponible en versión 400 × 400 a 825 × 825 mm o para placas de falso techo de 600 × 600 mm,
- acabado de pintura epoxi en blanco RAL 9003 al 85 % con deflectores de plástico negro RAL 9005,
- lamas regulables de polipropileno negro,
- fijación al plenum por tornillo central (F7) para techos no registrables de tipo staff o BA13,
- fijación a la losa de hormigón oculta con ayuda de las patas situadas en el plenum de conexión.
-
accesorios:
- plenum de conexión RE con embocadura lateral,
- plenum de conexión RT con embocadura en la parte superior,
- distribuidor de flujo integrado.
El difusor SF 785 se instala en el techo con ayuda de la fijación por tornillo oculto en el lateral del difusor para los techos suspendidos. Y con ayuda de una fijación visible por tornillo central y puente para los techos staff o BA 13. El sistema debe fijarse a la losa de hormigón con ayuda de las patas situadas en el plenum.
| Referencias | Número de ranuras |
|---|---|
| 11051130 - SF 785 F7 400x400 RAL9003-30% | 16 |
| 11051131 - SF 785 F7 500x500 RAL9003-30% | 24 |
| 11051132 - SF 785 F7 600x600 RAL9003-85% | 32 |

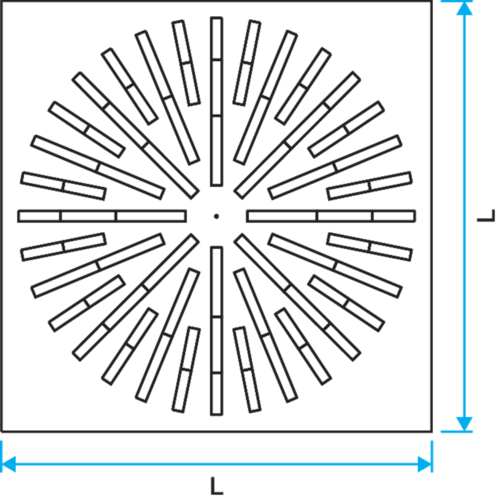

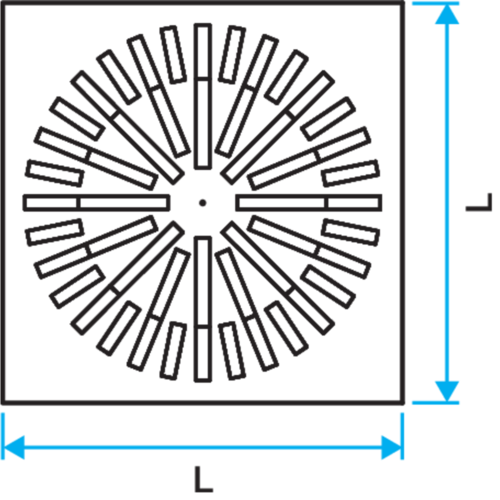

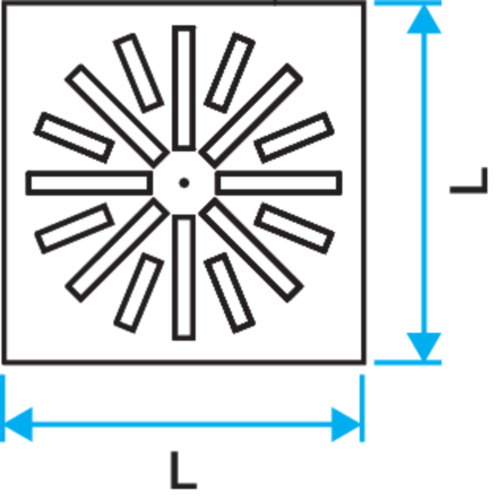

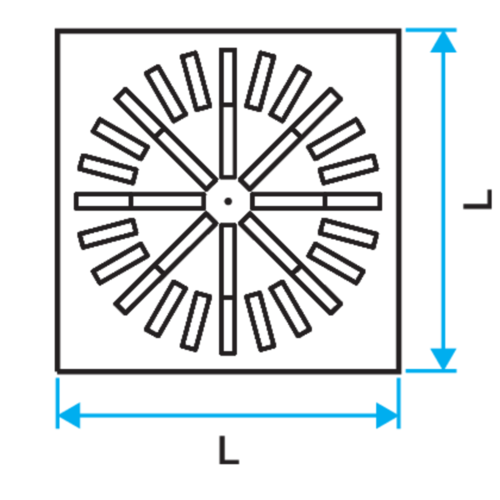

| Referencias | C (mm) | H1 (mm) | H2 (mm) | Ø D (mm) |
|---|---|---|---|---|
| 11051130 - SF 785 F7 400x400 RAL9003-30% | 360 |
200 |
290 |
200 |
| 11051131 - SF 785 F7 500x500 RAL9003-30% | 460 |
200 |
290 |
200 |
| 11051132 - SF 785 F7 600x600 RAL9003-85% | 560 |
200 |
340 |
250 |
| Referencias | Caudal de confort < 35dBA (m3/h) |
|---|---|
| 11051130 - SF 785 F7 400x400 RAL9003-30% | 250 |
| 11051131 - SF 785 F7 500x500 RAL9003-30% | 450 |
| 11051132 - SF 785 F7 600x600 RAL9003-85% | 550 |
