Serie SC 832 TP - acero
Difusor de techo
Serie SC 832 TP - acero
Difusor de techo

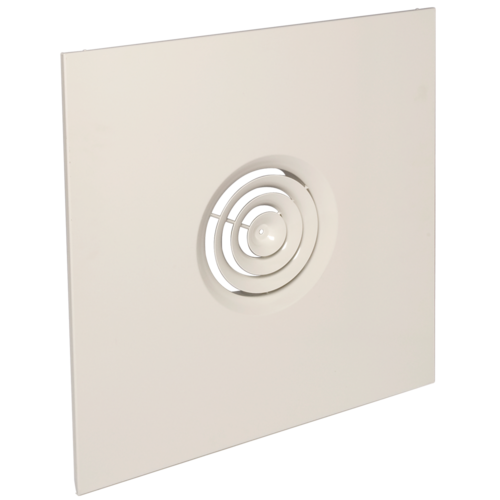

El SC 832 TP es un difusor concéntrico de acero diseñado para una difusión de aire fija y una impulsión horizontal que se ha diseñado para la sustitución de una placa de techo estándar.
Serie SC 832 TP - acero
El SC 832 es un difusor concéntrico fijo de acero para la difusión de aire de los sistemas de ventilación o acondicionamiento de aire en edificios terciarios. Se ha diseñado para su instalación en lugar de una placa de techo estándar de 600 × 600 mm. Este difusor se fabrica en acero con pintura epoxi en blanco RAL 9003 mate al 30 % de brillo.
Los + productos
- diseñado para placas de falso techo de 600 × 600,
- simplicidad de montaje.
El difusor SC 832 se instala en lugar de una placa de falso techo estándar de 600 × 600. Asegura una impulsión horizontal y una difusión de aire fija.
- difusor concéntrico fijo de acero SC 832,
- chapa de compensación cuadrada de acero,
-
acero con pintura epoxi:
- estándar: blanco RAL 9003 mate al 30 % de brillo,
- opción: otros RAL.
-
fijación:
- en lugar de una placa de techo de 600 × 600 mm,
- conexión en circuito circular directamente en el cuello
-
conexión:
- dimensiones totales compatibles con el techo en T de 600 × 600 mm,
- con ayuda de un plenum.
-
accesorios:
- regulación BR de tipo mariposa con 2 lamas en V,
- plenum de conexión LRE de acero galvanizado.
El difusor SC 832 TP se instala en lugar de una placa de falso techo estándar de 600 × 600 mm.
| Referencias | A x B* (mm) | E (mm) | F (mm) | P (mm) | Ø B (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|
| 11051015 - SC 832 TP F0 D160 (AxB=600x600) | 600X600 |
60 |
35 |
270 |
188 |
160 |
| 11051016 - SC 832 TP F0 D200 (AxB=600x600) | 600X600 |
65 |
35 |
310 |
235 |
200 |
| 11051017 - SC 832 TP F0 D250 (AxB=600x600) | 600X600 |
90 |
50 |
360 |
294 |
250 |
| 11051018 - SC 832 TP F0 D315 (AxB=600x600) | 600X600 |
95 |
50 |
425 |
370 |
315 |
| Referencias | Caudal de confort < 35dBA (m3/h) |
|---|---|
| 11051015 - SC 832 TP F0 D160 (AxB=600x600) | 250 |
| 11051016 - SC 832 TP F0 D200 (AxB=600x600) | 450 |
| 11051017 - SC 832 TP F0 D250 (AxB=600x600) | 600 |
| 11051018 - SC 832 TP F0 D315 (AxB=600x600) | 900 |
Referencias de productos y accesorios
