Serie SC 831 - acero
Difusor de techo
Serie SC 831 - acero
Difusor de techo

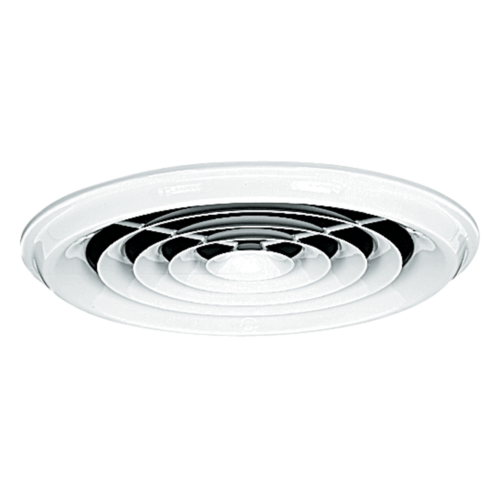

El SC 831 es un difusor circular concéntrico de acero para una difusión de aire fija y una impulsión horizontal.
Serie SC 831 - acero
El SC 831 es un difusor circular concéntrico fijo de acero para la difusión de aire de los sistemas de ventilación o acondicionamiento de aire en edificios terciarios. Se conecta directamente a un conducto o con ayuda de un plenum para permitir una difusión de aire fija, horizontal y homogénea. Este difusor está fabricado en acero con pintura epoxi en blanco RAL 9003 mate al 30 % de brillo.
Los + productos
- simplicidad de montaje,
- acabado en blanco RAL 9010.
El difusor SC 831 se instala directamente en un conducto o en el techo con ayuda de un plenum de conexión para permitir una difusión de aire fija, horizontal y homogénea.
- difusor circular concéntrico fijo de acero SC 831,
- cono circular concéntrico de acero estampado,
-
acero con pintura epoxi:
- estándar: blanco RAL 9003 mate al 30 % de brillo,
- opción: otros RAL.
-
fijación:
- visible en el techo por tornillos a nivel del cono exterior,
- conexión en circuito circular con anillo de montaje FR o regulación BY.
-
conexión:
- en conducto circular con diámetro de 160 a 355 mm,
- con ayuda de un plenum.
-
accesorios:
- anillo de montaje FR de acero,
- regulación BY de acero que sirve también como anillo de montaje,
- plenum de conexión LRE de acero galvanizado.
El difusor SC 831 se instala en el techo. La fijación visible se efectúa con tornillos a nivel del cono exterior o en un conducto expuesto por medio de un anillo de montaje.
| Materia del aislante |
|---|
| Referencias | E (mm) | Ø A (mm) | Ø B (mm) | Ø D (mm) |
|---|---|---|---|---|
| 11051020 - SC 831 F1 D160 RAL 9010 STD | 24 |
230 |
134 |
160 |
| 11051021 - SC 831 F1 D200 RAL 9010 STD | 30 |
282 |
186 |
200 |
| 11051022 - SC 831 F1 D250 RAL 9010 STD | 35 |
334 |
238 |
250 |
| 11051023 - SC 831 F1 D315 RAL 9010 STD | 40 |
386 |
290 |
315 |
| 11051024 - SC 831 F1 D355 RAL 9010 STD | 45 |
440 |
340 |
355 |
| 11053440 - FR Ø160 | ||||
| 11053441 - FR D200 | ||||
| 11053442 - FR D250 | ||||
| 11053443 - FR D315 | ||||
| 11053444 - FR D355 |
| Referencias | Caudal de confort < 35dBA (m3/h) |
|---|---|
| 11051020 - SC 831 F1 D160 RAL 9010 STD | 250 |
| 11051021 - SC 831 F1 D200 RAL 9010 STD | 450 |
| 11051022 - SC 831 F1 D250 RAL 9010 STD | 600 |
| 11051023 - SC 831 F1 D315 RAL 9010 STD | 900 |
| 11051024 - SC 831 F1 D355 RAL 9010 STD | 1200 |
| 11053440 - FR Ø160 | |
| 11053441 - FR D200 | |
| 11053442 - FR D250 | |
| 11053443 - FR D315 | |
| 11053444 - FR D355 |
Referencias de productos y accesorios
