Serie SC 360 - acero
Difusor de techo
Serie SC 360 - acero
Difusor de techo
El SC 310 R es un difusor de impulsión cuadrado con chapa perforada practicable de 1 a 4 direcciones para placas de techo estándar.
Serie SC 360 - acero

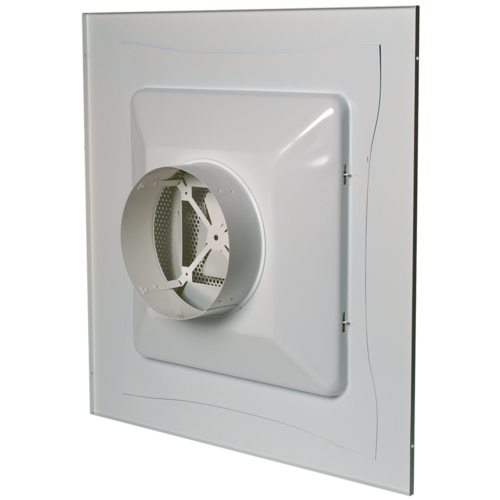

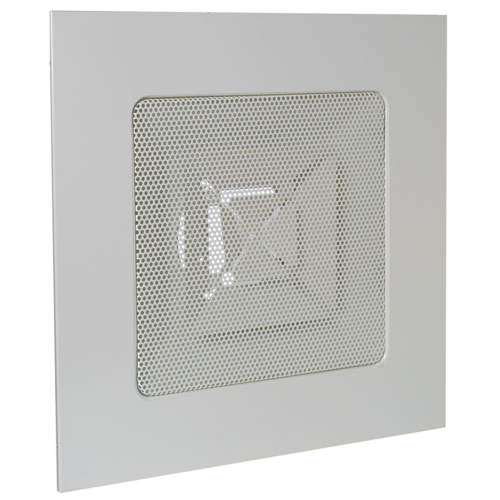

El SC 360 R es un difusor de impulsión cuadrado con chapa perforada practicable que puede regularse de 1 a 4 direcciones gracias a deflectores orientables individualmente. Se instala en lugar de las placas de techo de 600 × 600 y 675 × 675. Asegura una difusión de aire correcta en instalaciones de ventilación, calefacción y climatización. Este difusor está fabricado en acero con pintura epoxi en blanco RAL 9003 mate al 30 % de brillo. Cuenta con fijaciones ocultas. Se conecta directamente a un conducto circular o con ayuda de un plenum NE.
Los + productos
- diseño específico para placas de techo suspendido de 600 × 600 y 675 × 675,
- conexión circular para ahorrar tiempo en la instalación,
- difusión por 1, 2, 3 o 4 vías, ajustable en obra.
- filtración para el retorno.
El difusor SC 360 R se instala en lugar de una placa de techo de 600 × 600 o 675 × 675. Ofrece una impulsión multidireccional de 1 a 4 vías por medio de deflectores regulables individualmente.
- difusor de impulsión regulable cuadrado con chapa perforada practicable SC 360R,
- de 1 a 4 direcciones de impulsión gracias a deflectores regulables individualmente,
-
acero con pintura epoxi:
- estándar: blanco RAL 9003 mate al 30 %,
- opción: otros RAL.
- fijación a la losa de hormigón oculta mediante patas montadas en el difusor (fijación F16),
-
conexión:
- directamente en conducto circular,
- con ayuda de un plenum.
- montaje a ras de techo para placas de 600 × 600 o 675 × 675,
-
fijación oculta:
- F0: tornillos laterales en el cuello,
- F16: con 3 patas de anclaje remachadas en la carcasa.
- conexión en conducto circular,
- aislamiento térmico en el exterior de la carcasa (opcional).
-
accesorios:
- regulación (BR),
- plenum de acero galvanizado con embocadura lateral (NE).
El difusor SC 360 R se instala a ras de techo. Puede conectarse directamente en el conducto aeráulico o con ayuda del plenum NE con una embocadura lateral que ayudará a que el aire se expanda para propagarlo de una forma más homogénea.

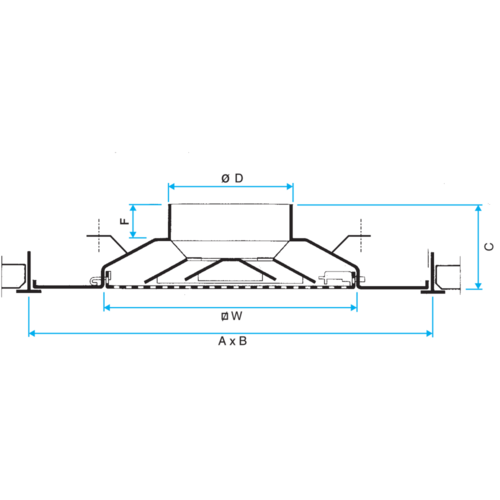

| Referencias | A x B* (mm) | C (mm) | F (mm) | H3 (mm) | L x H (mm) | W (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|---|
| 11051145 - SC360R F16 D160 AxB=600x600 (c66.3) | 600X600 |
98 |
55 |
260 |
600X600 |
280 |
160 |
| 11051146 - SC360R F16 D200 AxB=600x600 (c66.4) | 600X600 |
108 |
60 |
310 |
600X600 |
380 |
200 |
| 11051147 - SC360R F16 D250 AxB=600x600 (c66.5) | 600X600 |
122 |
60 |
380 |
600X600 |
480 |
250 |
| 11051159 - SC360RIF(5)F16 D200 AxB=600x600 c66.4 | 600X600 |
108 |
60 |
310 |
600X600 |
380 |
200 |
| 11051160 - SC360RIF(5)F16 D250 AxB=600x600 c66.5 | 600X600 |
122 |
60 |
380 |
600X600 |
480 |
250 |
| Referencias | Caudal de confort para Lw 40 dB(A) (retorno con filtro) (m3/h) | Caudal de confort para Lw 40 dB(A) (impulsión) (m3/h) |
|---|---|---|
| 11051145 - SC360R F16 D160 AxB=600x600 (c66.3) | 250 |
250 |
| 11051146 - SC360R F16 D200 AxB=600x600 (c66.4) | 450 |
400 |
| 11051147 - SC360R F16 D250 AxB=600x600 (c66.5) | 650 |
600 |
| 11051159 - SC360RIF(5)F16 D200 AxB=600x600 c66.4 | 450 |
400 |
| 11051160 - SC360RIF(5)F16 D250 AxB=600x600 c66.5 | 650 |
600 |
