Serie SC 319 - acero
Difusor de techo
Serie SC 319 - acero
Difusor de techo
El SC 319 R es un difusor cuadrado de chapa perforada para retorno de aire.
Serie SC 319 - acero
El SC 319 R es un difusor de retorno de aire cuadrado con chapa perforada practicable. Se integra en techos staff y BA13. Asegura un retorno de aire correcto en instalaciones de ventilación, calefacción y climatización. Este difusor está fabricado en acero con pintura epoxi en blanco RAL 9003 mate al 30 % de brillo. Cuenta con fijaciones ocultas. Se conecta directamente en un conducto circular.
Los + productos
- conexión circular para ahorrar tiempo en la instalación,
- filtración para el retorno.
- difusión de una a cuatro vías regulables en obra.
El difusor SC 319 R se instala en techos staff o BA13. Es practicable para permitir un acceso más sencillo con fines de instalación del filtro y mantenimiento.
- difusor de retorno,
- chapa perforada desmontable,
- acabado de acero con pintura epoxi de color blanco RAL 9003,
- fijación a la losa de hormigón oculta mediante patas montadas en el difusor (fijación F16),
- conexión directa en conducto circular.
-
accesorio:
- filtro panel con una eficiencia G3 y clasificación al fuego M1, suministrado).
- plenum de acero galvanizado con embocadura lateral (NE).
El difusor SC 319 R se instala a ras de techo. Se conecta directamente en el conducto aeráulico.

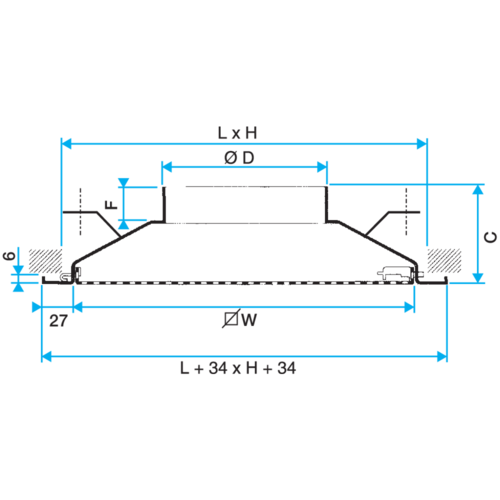

| Referencias | C (mm) | F (mm) | H3 (mm) | L x H (mm) | W (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|
| 11002146 - SC319R 300x300 D160 | ||||||
| 11002147 - SC319R 400x400 D200 | ||||||
| 11002148 - SC319R 500x500 D250 | ||||||
| 11002149 - SC319R 562x562 D315 A×B=600² | ||||||
| 11051170 - SC319R F16 D160 300x300 | 98 |
55 |
260 |
300X300 |
280 |
160 |
| 11051171 - SC319R F16 D200 400x400 | 108 |
60 |
310 |
400X400 |
380 |
200 |
| 11051172 - SC319R F16 D250 500x500 | 122 |
60 |
380 |
500X500 |
480 |
250 |
| 11051173 - SC319R F16 D315 562×562 AxB 600×600 | 135 |
60 |
430 |
562X562 |
545 |
315 |
| Referencias | Caudal de confort para Lw 40 dB(A) (retorno con filtro) (m3/h) | Caudal de confort para Lw 40 dB(A) (impulsión) (m3/h) |
|---|---|---|
| 11002146 - SC319R 300x300 D160 | ||
| 11002147 - SC319R 400x400 D200 | ||
| 11002148 - SC319R 500x500 D250 | ||
| 11002149 - SC319R 562x562 D315 A×B=600² | ||
| 11051170 - SC319R F16 D160 300x300 | 250 |
250 |
| 11051171 - SC319R F16 D200 400x400 | 450 |
400 |
| 11051172 - SC319R F16 D250 500x500 | 650 |
600 |
| 11051173 - SC319R F16 D315 562×562 AxB 600×600 | 900 |
900 |
Referencias de productos y accesorios
1 software
-
Herramienta de ayuda a la selección de difusores de aire de un edificio terciario
