Serie SC 310 - acero
Difusor de techo
Serie SC 310 - acero
Difusor de techo

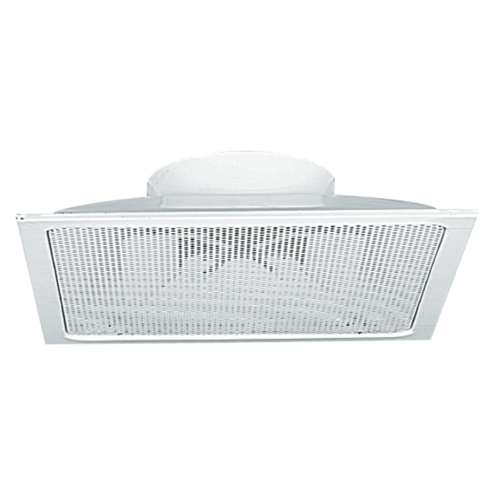

El SC 310 R es un difusor de impulsión cuadrado con chapa perforada practicable que puede regularse de 1 a 4 direcciones gracias a deflectores orientables.
Serie SC 310 - acero
El SC 310 R es un difusor de impulsión cuadrado con chapa perforada practicable que puede regularse de 1 a 4 direcciones gracias a deflectores orientables individualmente. Se integra en techos staff y BA13. Asegura una difusión de aire correcta en instalaciones de ventilación, calefacción y climatización. Este difusor está fabricado en acero con pintura epoxi en blanco RAL 9003 mate al 30 % de brillo. Cuenta con fijaciones ocultas. Se conecta directamente a un conducto circular o con ayuda de un plenum NE.
Los + productos
- conexión circular para ahorrar tiempo en la instalación,
- difusión de una a cuatro vías regulables en obra.
- filtración para el retorno en SC 319 R.
El difusor SC 310 R se instala en techos staff o BA13. Ofrece una impulsión multidireccional de 1 a 4 vías por medio de deflectores regulables. Es practicable para permitir un acceso más sencillo con fines de instalación y mantenimiento.
- difusor de impulsión regulable cuadrado con chapa perforada practicable SC 310R,
- de 1 a 4 direcciones de impulsión gracias a deflectores regulables individualmente,
-
acero con pintura epoxi:
- estándar: blanco RAL 9003 mate al 30 %,
- opción: otros RAL.
- fijación a la losa de hormigón oculta mediante patas montadas en el difusor (fijación F16),
- conexión directa en conducto circular,
- montaje a ras de techo,
-
fijación oculta:
- F0: tornillos laterales en el cuello,
- F16: con 3 patas de anclaje remachadas en la carcasa.
- conexión en conducto circular,
- aislamiento térmico en el exterior de la carcasa (opcional).
-
accesorios:
- regulación (BR),
- plenum de acero galvanizado con embocadura lateral (NE).
El difusor SC 310 R se instala a ras de techo. Puede conectarse directamente en el conducto aeráulico o con ayuda del plenum NE con una embocadura lateral que ayudará a que el aire se expanda para propagarlo de una forma más homogénea.

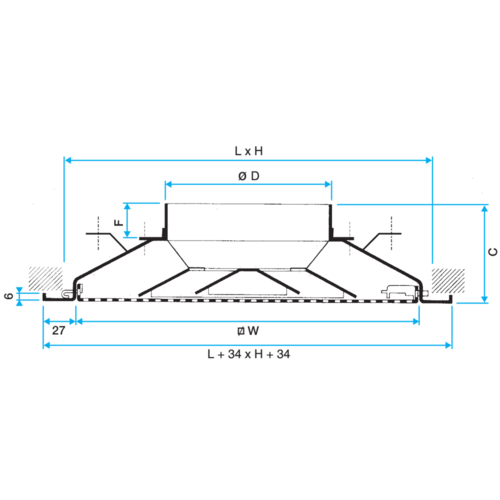

| Referencias | C (mm) | F (mm) | H3 (mm) | L x H (mm) | W (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|
| 11002142 - SC310R 400x400 D200 | ||||||
| 11002143 - SC310R 500x500 D250 | ||||||
| 11002144 - SC310R 562x562 D315 A×B=600² | ||||||
| 11002141 - SC310R 300x300 D160 | ||||||
| 11051140 - SC310R F16 D160 300x300 | 98 |
55 |
260 |
300X300 |
280 |
160 |
| 11051141 - SC310R F16 D200 400x400 | 108 |
60 |
310 |
400X400 |
380 |
200 |
| 11051142 - SC310R F16 D250 500x500 | 122 |
60 |
380 |
500X500 |
480 |
250 |
| 11051143 - SC310R F16 D315 562x562 AxB=600x600 | 135 |
60 |
430 |
562X562 |
545 |
315 |
| Referencias | Caudal de confort para Lw 40 dB(A) (retorno con filtro) (m3/h) | Caudal de confort para Lw 40 dB(A) (impulsión) (m3/h) |
|---|---|---|
| 11002142 - SC310R 400x400 D200 | ||
| 11002143 - SC310R 500x500 D250 | ||
| 11002144 - SC310R 562x562 D315 A×B=600² | ||
| 11002141 - SC310R 300x300 D160 | ||
| 11051140 - SC310R F16 D160 300x300 | 250 |
250 |
| 11051141 - SC310R F16 D200 400x400 | 450 |
400 |
| 11051142 - SC310R F16 D250 500x500 | 650 |
600 |
| 11051143 - SC310R F16 D315 562x562 AxB=600x600 | 900 |
900 |
