Serie AR 190 Thermo - aluminio
Difusor especial
Serie AR 190 Thermo - aluminio
Difusor especial
El AR 190 Thermo es un difusor de largo alcance para la difusión de aire en edificios terciarios con una gran altura bajo techo.
Serie AR 190 Thermo - aluminio
El AR 190 Thermo es un difusor de largo alcance para la difusión de aire de los sistemas de ventilación o acondicionamiento de aire en edificios terciarios con una gran altura bajo techo. Es la solución ideal para locales de gran altura tipo aeropuertos y pabellones de exposición. Permite evitar la estratificación en calefacción. Ofrece una difusión orientable con un ángulo de inclinación de hasta 30°. El ángulo de difusión se inclina rápida y automáticamente en función de la temperatura del aire impulsado para un funcionamiento óptimo tanto en invierno como en verano. Se coloca en pared, en el techo o en el suelo en antepecho. Presenta un acabado de aluminio con pintura epoxi en color blanco RAL 9003 al menos 85 %.
Los + productos
- ideal para desestratificar los locales de gran altura,
- chorro de aire orientable,
- sistema de muelle termosensible para asegurar un confort verano/invierno.
- estética.
El difusor AR 190 Thermo se instala en pared, techo o suelo en antepecho. Ofrece una difusión de largo alcance para devolver el aire hacia la zona de ocupación. Es ideal para evitar la estratificación en calefacción y para locales de gran altura.
- impulsión para los locales de gran altura tipo aeropuertos y pabellones de exposición.
- difusión de largo alcance para devolver el aire hacia la zona de ocupación,
- ideal para evitar la estratificación en calefacción,
- colocación en pared, en el techo o en el suelo en antepecho,
- difusor de aluminio repulsado,

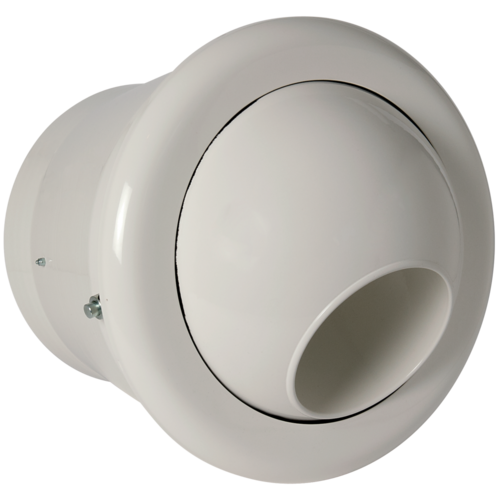

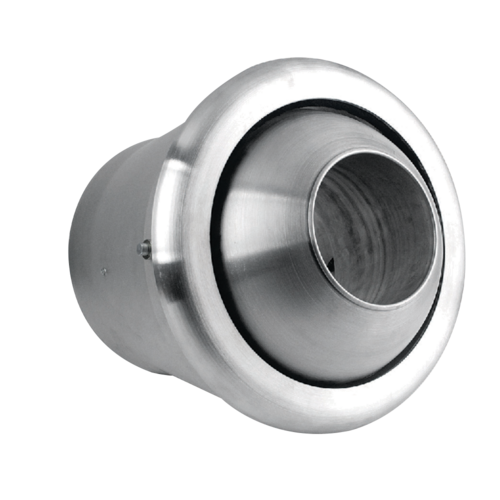

- acabado en aluminio con pintura epoxi de color blanco RAL 9003 mate al 85 % o aluminio anodizado de color blanco natural,
- muelle termosensible de aleación níquel-titanio que permite una variación automática del ángulo de difusión en función de la temperatura del aire impulsado
- posición «invierno» (calefacción) para la desestratificación del aire caliente,
- posición «verano» (enfriamiento) que asegura un control perfecto de las velocidades de aire en la zona de ocupación,
- ángulos de «invierno» y «verano» regulables en la instalación por tornillo (ángulo máx. +/-30°),
- fijación por tornillos ocultos en conducto rectangular (o plenum), o conexión directa en el conducto de alimentación circular.
-
accesorios:
- capó tapatornillos,
- manguito de conexión para conducto circular flexible,
- manguito de conexión para conducto rectangular,
- manguito de conexión para conducto circular rígido.
El difusor AR 190 Thermo se instala en la pared, el techo o el suelo en antepecho mediante una fijación por tornillos ocultos en conducto rectangular, en plenum o directamente en el conducto circular flexible.

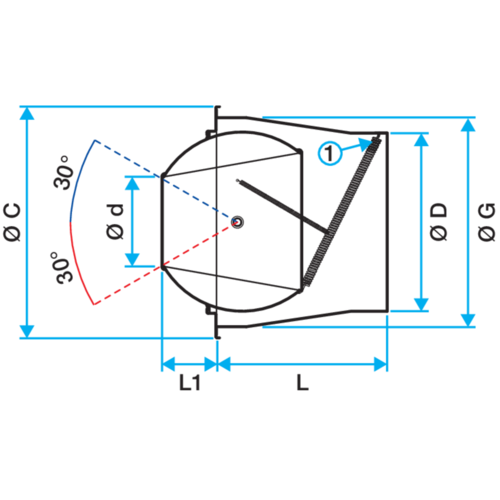

| Referencias | L (mm) | L1 (mm) | Ø (mm) | Ø C (mm) | Ø D (mm) | Ø G (mm) |
|---|---|---|---|---|---|---|
| 11051264 - AR 190 THERMO D150 ALU | 285 |
130 |
150 |
380 |
300 |
362 |
| 11051265 - AR 190 THERMO D200 ALU | 290 |
167 |
200 |
380 |
400 |
462 |
| 11051266 - AR 190 THERMO D230 ALU | 290 |
167 |
230 |
380 |
400 |
462 |
| 11051267 - AR 190 THERMO D150 RAL 9003 85 % | 285 |
130 |
150 |
380 |
300 |
362 |
| 11051268 - AR 190 THERMO D200 RAL 9003 85 % | 290 |
167 |
200 |
380 |
400 |
462 |
| 11051269 - AR 190 THERMO D230 RAL 9003 85 % | 290 |
167 |
230 |
380 |
400 |
462 |
| Referencias | Caudal de confort < 35dBA (m3/h) |
|---|---|
| 11051264 - AR 190 THERMO D150 ALU | 750 |
| 11051265 - AR 190 THERMO D200 ALU | 1300 |
| 11051266 - AR 190 THERMO D230 ALU | 1700 |
| 11051267 - AR 190 THERMO D150 RAL 9003 85 % | 750 |
| 11051268 - AR 190 THERMO D200 RAL 9003 85 % | 1300 |
| 11051269 - AR 190 THERMO D230 RAL 9003 85 % | 1700 |
